19
It
Preparazione
06
Italiano

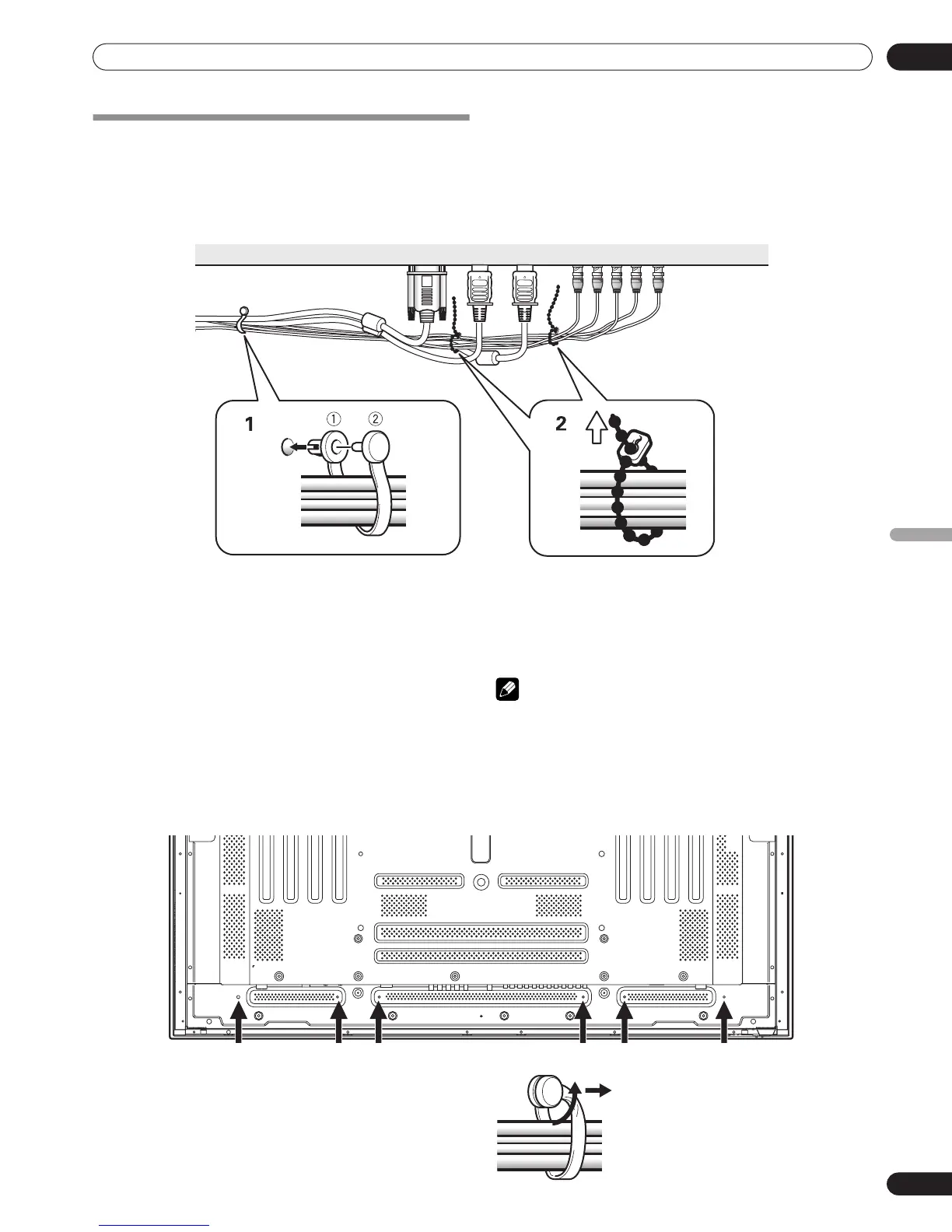

Istradamento dei cavi
Insieme al pannello a plasma vengono anche fornite fascette e
fermafili ad impiego rapido per mettere i cavi in ordine. Al
termine del collegamento di tutti i componenti agire come
segue per istradare i cavi in modo appropriato.
1. Ordinare i cavi in fasci, fermandoli con gli
appositi fermacavi ad uso rapido.
Inserire la parte ➀ nell’apposito foro presente sul lato
posteriore dell’apparecchio, inserire poi la parte ➁ nel foro
sul retro della parte ➀, e spingere sino a quando scatta in
posizione.
I fermacavi ad uso rapido sono costruiti in modo da essere
difficilmente riapribili una volta messi in posizione. Fare
attenzione alla chiusura.
2. Allineare insieme i cavi separati e fissarli
adeguatamente per mezzo delle fascette a
pallini fornite.
Evitare che le estremità dei cavi siano sottoposte ad una
tensione eccessiva.
•I cavi possono essere istradati sia verso sinistra, sia verso
destra.
Montaggio dei fermacavi ad uso rapido al pannello a plasma
Montare i fermacavi ad uso rapido inserendoli
opportunamente nei 6 fori indicati nella figura seguente con
un puntino “o”, in relazione alle necessità del caso.
* Vista dalla parte posteriore del pannello.
Distacco dei fermacavi ad uso rapido
Con un paio di pinze inclinare il fermaglio di 90° e tirarlo verso
l’esterno.
In certi casi, con il passare del tempo, il fermaglio può essersi
deteriorato al punto da rovinarsi nel corso delle operazioni di
distacco.
* Vista dalla parte posteriore del pannello.
