Pioneer PDP-5000EX

18
Sp
Preparación
06

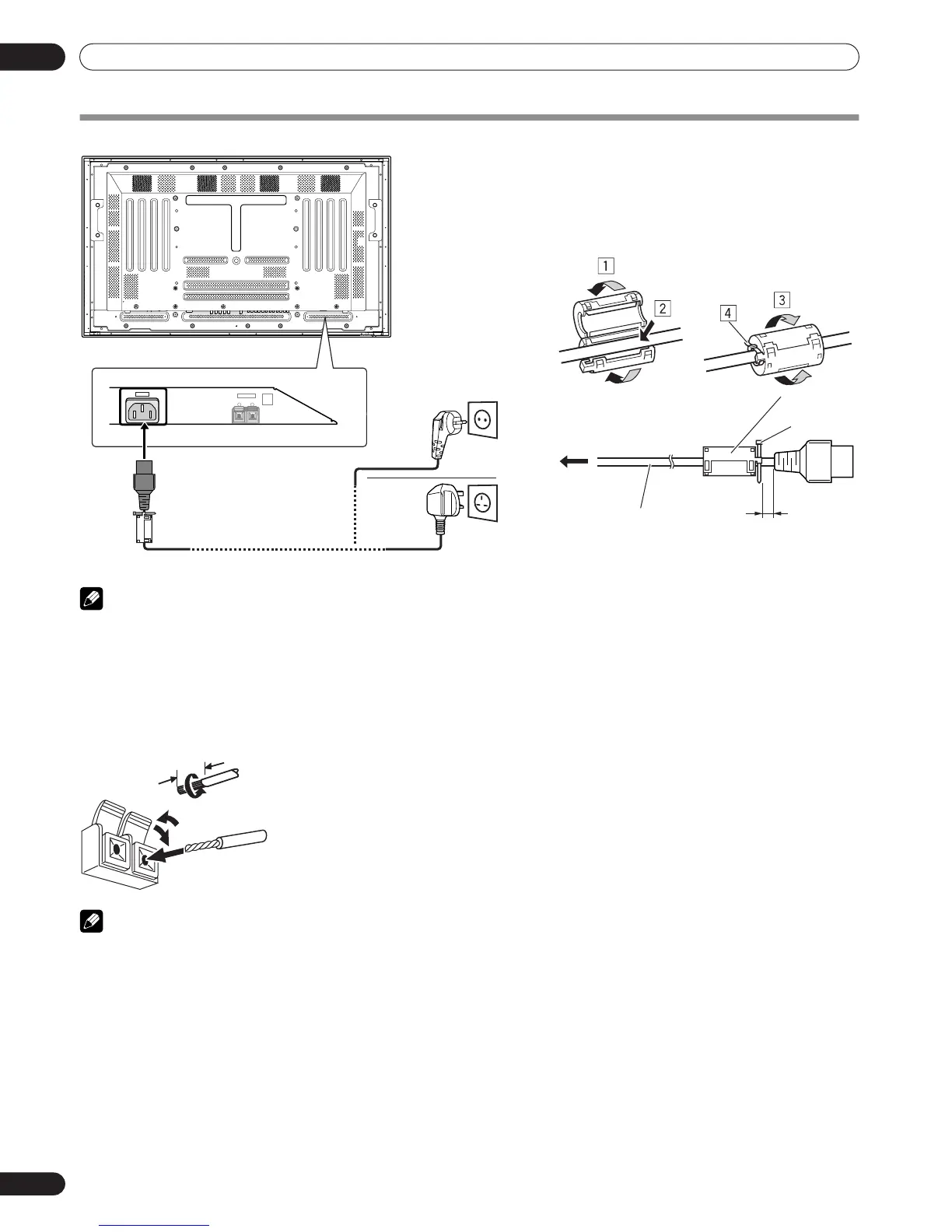

Conexión de cable de alimentación
NOTA
• Cuando no se proponga utilizar la unidad durante períodos prolongados, desenchufe el cable de alimentación de la toma de
corriente.
Conexión de los altavoces
Esta unidad está provista de terminales de salida de altavoz.
Consulte la ilustración incluida cuando conecte sus propios
altavoces.
NOTA
• Cuando conecte los altavoces, asegúrese de conectar los
terminales positivos (+) y negativos (–) del altavoz a los
mismos terminales de esta unidad. Si no conecta
correctamente las polaridades (+) y (–), el sonido no se
producirá correctamente.
• Esta unidad es compatible con altavoces de 8 Ω a 16 Ω de
impedancia.
AC IN
L
SPEAKER
8Ω ~16Ω
+ –
Europa, excepto el
Reino Unido e
Irlanda
Reino Unido e
Irlanda
Fijación del núcleo de ferrita
Para ayudar la prevención contra ruidos, fije el núcleo de
ferrita suministrado al extremo del conector del cable de
alimentación como se muestra. Utilice el enlace de cable
suministrado para prevenir que el núcleo de ferrita deslice
en el cable.
Cable de
alimentación
de CA
A la toma de
corriente
A la toma
AC IN
Enlace de cable
Enlace de
cable
Núcleo de
ferrita
12 mm
Retuerza juntos los
conductores expuestos.
Presione la lengüeta para
abrirla e inserte el cable.
Luego, cierre firmemente la
lengüeta para fijar bien el
cable.
