15
Du
Benaming van de onderdelen
05
Nederlands

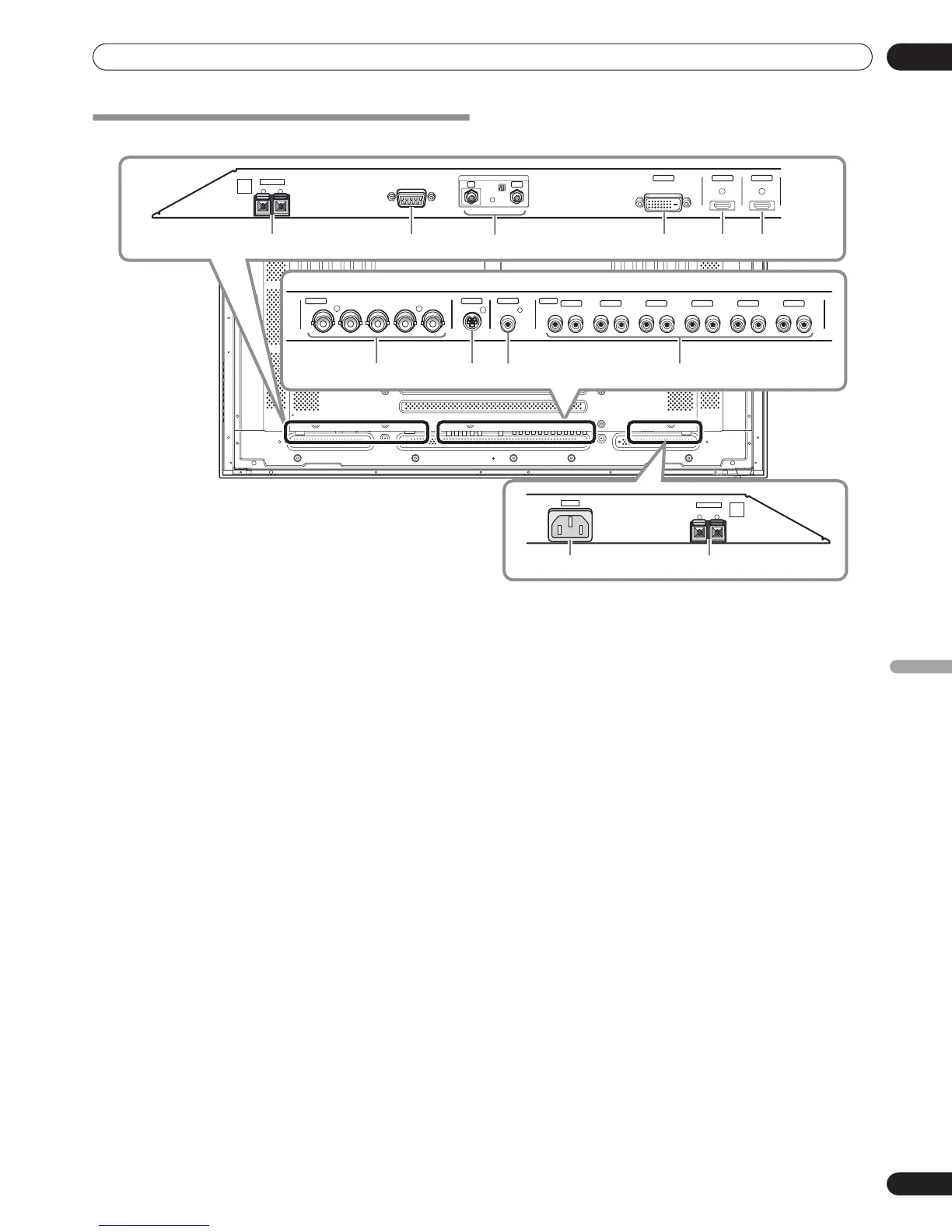

Aansluitingenpaneel
1 SPEAKER (R)
aansluitingen
Voor het aansluiten van een externe rechter luidspreker.
Sluit een luidspreker aan met een impedantie van 8 Ω tot
16 Ω.
2 Aansluiting voor onderhoudsafstelling
(wordt in de fabriek gebruikt)
Sluit hierop nooit een apparaat aan zonder vooraf contact
op te nemen met een Pioneer installatiemonteur.
Deze aansluiting wordt gebruikt voor het maken van de
setup-instellingen van het plasmascherm.
3 CONTROL IN/OUT
aansluitingen
4 INPUT1
aansluiting (DVI-D)
5 INPUT2
aansluiting (HDMI)
6 INPUT3
aansluiting (HDMI)
7 INPUT4
aansluitingen
(COMPONENT VIDEO: Y, Pb/Cb, Pr/Cr,
ANALOG RGB: G, B, R ,HD, VD)
8 INPUT5
aansluiting (S-VIDEO)
9 INPUT6
aansluiting (VIDEO)
10 AUDIO INPUT
aansluitingen
Dit zijn de audio-ingangen die bij de INPUT1 tot INPUT6
video-ingangen horen.
11 AC IN
Verbind deze netstroomingang met het bijgeleverde
netsnoer met een stopcontact.
12 SPEAKER (L)
aansluitingen
Voor het aansluiten van een externe linker luidspreker.
Sluit een luidspreker aan met een impedantie van 8 Ω tot
16 Ω.
AC IN
L
SPEAKER
8Ω ~16Ω
+ –
R
SPEAKER
8Ω ~16Ω
+ –
SERVICE ONLY
IN OUT
CONTROL
HDMI
INPUT2
HDMI
INPUT3
DVI-D
INPUT1
INPUT4 COMPONENT VIDEO / ANAROG RGB
Pb/CbY
G
Pr/Cr
VD
HD
S-VIDEO
INPUT5
INPUT1 INPUT2 INPUT3 INPUT4 INPUT5 INPUT6
VIDEO
RL RL RL RL RL RL
INPUT6 AUDIO
BR
1 2 4 5 6
1211
3
7 8 9 10
