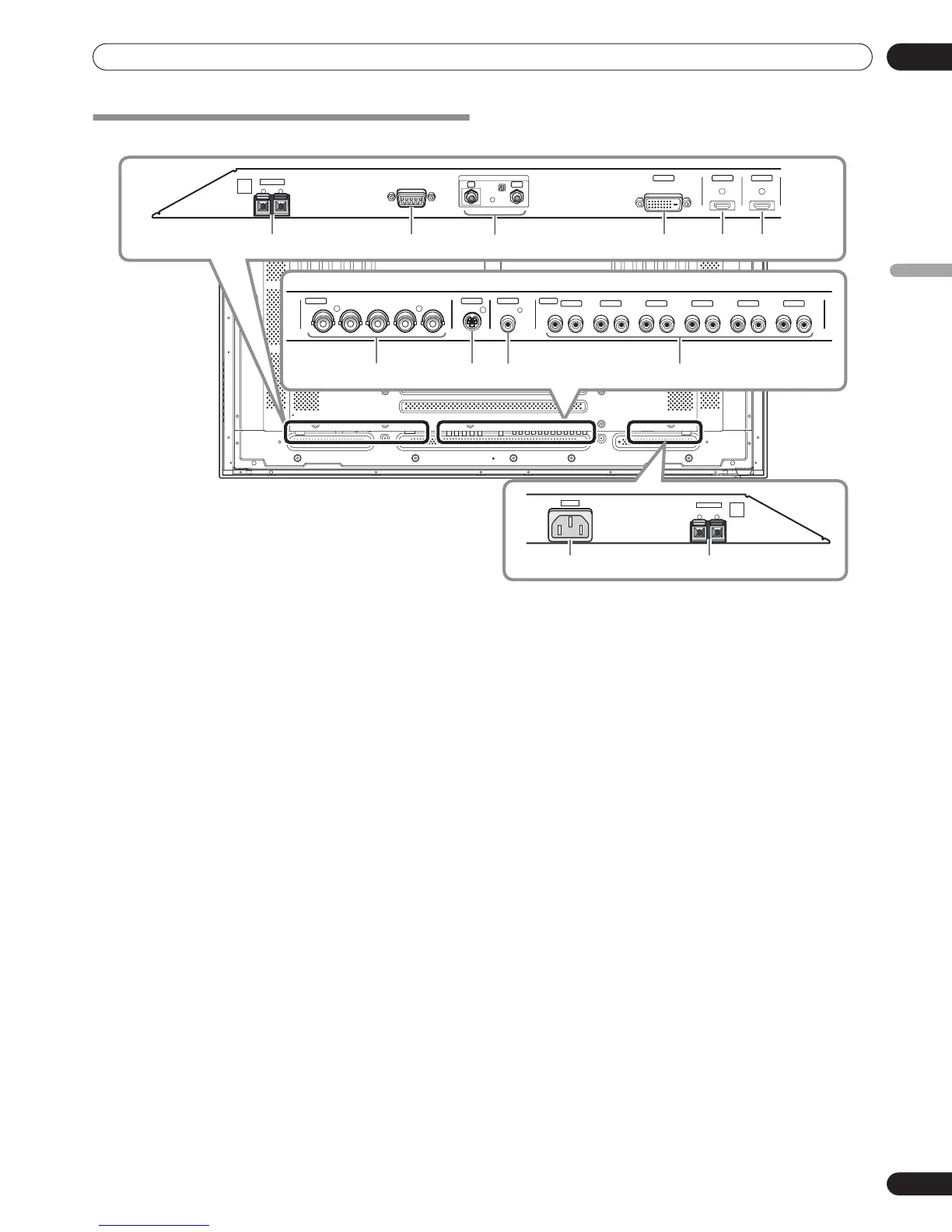

Panneau des connexions
1
Prises
SPEAKER (R)
Pour le branchement d’un haut-parleur droit externe.
Branchez ici un haut-parleur ayant une impédance
comprise entre 8 Ω et 16 Ω.
2 Prise pour réglages de service
(utilisée
pour la configuration en usine)
Ne branchez jamais aucun composant sur ce connecteur
sans consulter au préalable le technicien d’installation
Pioneer.
Cette prise est réservée aux réglages de configuration de
l’écran plasma.
3
Prises
CONTROL IN/OUT
4
Prise
INPUT1
(DVI-D)
5
Prise
INPUT2
(HDMI)
6
Prise
INPUT3
(HDMI)
7
Prises
INPUT4
(COMPONENT VIDEO : Y, Pb/Cb, Pr/Cr,
ANALOG RGB : G, B, R ,HD, VD)
8
Prise
INPUT5
(S-VIDEO)
9
Prise
INPUT6
(VIDEO)
10
Prises
AUDIO INPUT
Connecteurs d’entrée audio correspondant aux
connecteurs d’entrée vidéo INPUT1 à INPUT6.
11 Prise d’entrée secteur (AC IN)
Pour le branchement du cordon d’alimentation fourni sur
une prise secteur.
12
Prises
SPEAKER (L)
Pour le branchement d’un haut-parleur gauche externe.
Branchez ici un haut-parleur ayant une impédance
comprise entre 8 Ω et 16 Ω.
AC IN
L
SPEAKER
8Ω ~16Ω
+ –
R
SPEAKER
8Ω ~16Ω
+ –
SERVICE ONLY
IN OUT
CONTROL
HDMI
INPUT2
HDMI
INPUT3
DVI-D
INPUT1
INPUT4 COMPONENT VIDEO / ANAROG RGB
Pb/CbY
G
Pr/Cr
VD
HD
S-VIDEO
INPUT5
INPUT1 INPUT2 INPUT3 INPUT4 INPUT5 INPUT6
VIDEO
RL RL RL RL RL RL
INPUT6 AUDIO
BR
1 2 4 5 6
1211
3
7 8 9 10
