Teilebezeichnungen
05
Deutsch

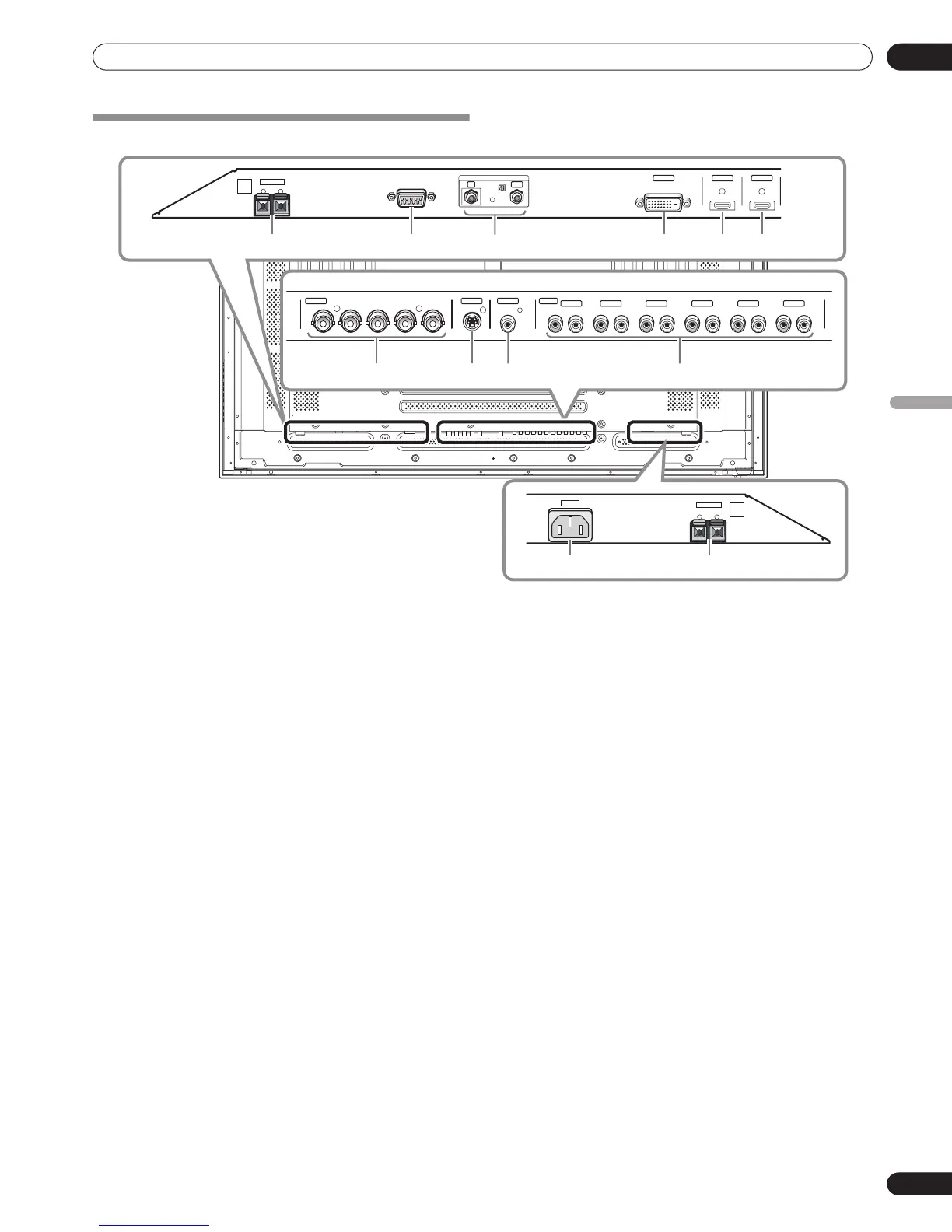

Anschlussfeld
1
Lautsprecherklemmen für rechten Kanal
SPEAKER (R)
Diese Klemmen dienen zum Anschluss eines externen
Lautsprechers für den rechten Kanal.
Schließen Sie einen Lautsprecher mit einer Impedanz von
8 Ω bis 16 Ω an diese Klemmen an.
2 Wartungsanschluss
(für werkseitige
Voreinstellung)
Bitte konsultieren Sie unbedingt das technische Personal
von Pioneer, bevor Sie irgendein Gerät an diesen
Anschluss anschließen.
Dieser Anschluss wird zur Einrichtung des Plasma-
Displays verwendet.
3
Steuerungs-Eingang/Ausgang
CONTROL
IN/OUT
4
Eingangsbuchse
INPUT1
(DVI-D)
5
Eingangsbuchse
INPUT2
(HDMI)
6
Eingangsbuchse
INPUT3
(HDMI)
7
Eingangsbuchsen
INPUT4
(COMPONENT VIDEO: Y, Pb/Cb, Pr/Cr,
ANALOG RGB: G, B, R ,HD, VD)
8
Eingangsbuchse
INPUT5
(S-VIDEO)
9
Eingangsbuchse
INPUT6
(VIDEO)
10
Audio-Eingangsbuchsen
AUDIO INPUT
Audio-Eingangsbuchsen jeweils für die Video-
Eingangsbuchsen INPUT1 bis INPUT6.
11
Netzeingang
AC IN
Verbinden Sie diesen Netzeingang über das mitgelieferte
Netzkabel mit einer Netzsteckdose.
12
Lautsprecherklemmen für linken Kanal
SPEAKER (L)
Diese Klemmen dienen zum Anschluss eines externen
Lautsprechers für den linken Kanal. Schließen Sie einen
Lautsprecher mit einer Impedanz von 8 Ω bis 16 Ω an diese
Klemmen an.
AC IN
L
SPEAKER
8Ω ~16Ω
+ –
R
SPEAKER
8Ω ~16Ω
+ –
SERVICE ONLY
IN OUT
CONTROL
HDMI
INPUT2
HDMI
INPUT3
DVI-D
INPUT1
INPUT4 COMPONENT VIDEO / ANAROG RGB
Pb/CbY
G
Pr/Cr
VD
HD
S-VIDEO
INPUT5
INPUT1 INPUT2 INPUT3 INPUT4 INPUT5 INPUT6
VIDEO
RL RL RL RL RL RL
INPUT6 AUDIO
BR
1 2 4 5 6
1211
3
7 8 9 10
