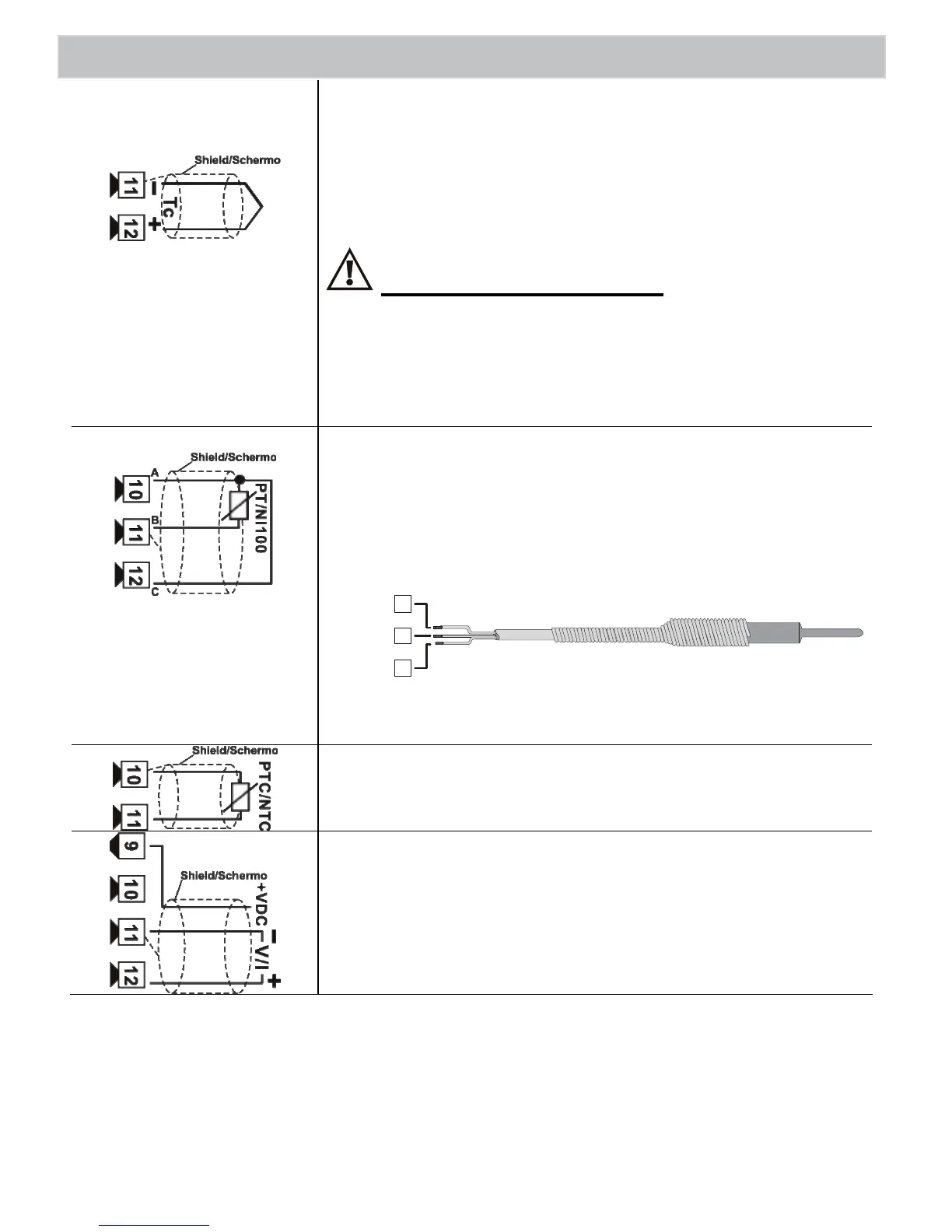

34.3 AN1 Ingresso analogico
Per termocoppia K, S, R, J;
• Rispettare le polarità
• Per eventuali prolunghe utilizzare cavo e
morsetti compensati adatti alla
termocoppia utilizzata.
(solo per modelli AD)
Per un corretto funzionamento dello
strumento, utilizzare sonde isolate da terra.
In caso contrario, utilizzare singolo
trasformatore isolato per ogni strumento.
Per termoresistenza Pt100, NI100:
• Per il collegamento a tre fili usare cavi
della stessa sezione.
• Per Pt100 a due fili cortocircuitare
morsetti 10 e 12.
ROSSO
BIANCO
ROSS
10
11
12
Normalmente, su Pt100, A e C sono dello
stesso colore.
Per termoresistenza NTC, PTC, PT500,
PT1000 e potenziometri.
Per ingressi normalizzati V/I
• Rispettare le polarità
