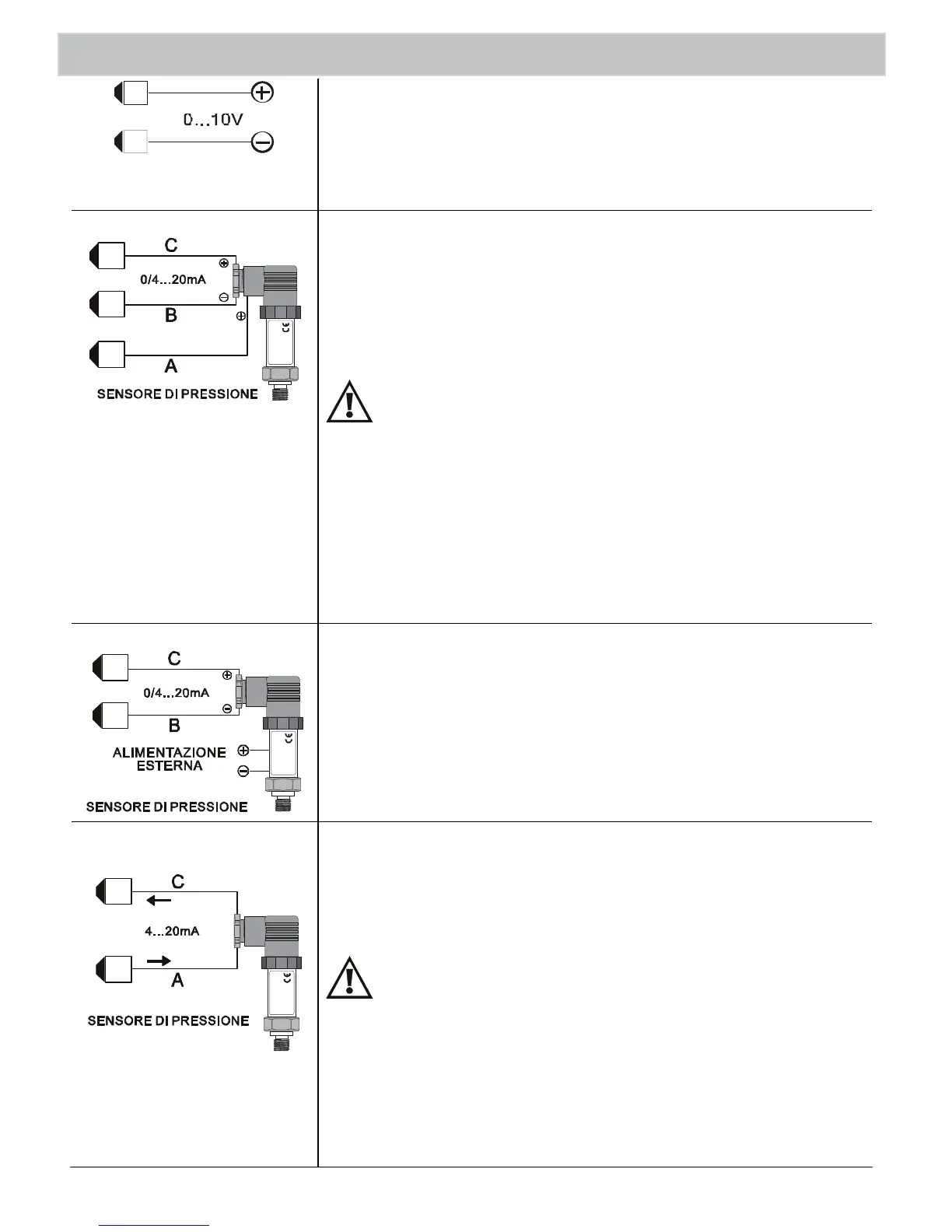

34.4 Esempi di connessione per ingressi normalizzati
1112
Per segnali normalizzati in tensione
0…10V
Rispettare le polarità
Ri>=110KΩ
1112 9
Per segnali normalizzati in corrente 0 ÷
20mA oppure
4 ÷ 20mA con sensori a tre fili. Rispettare le
polarità
A= alimentazione sensore
Verificare la compatibilità
dell’alimentazione sulla documentazione
del sensore.
Portata 12…24V / 30mA su versioni AD
Portata 8V / 20mA su versioni A-B-C
B= massa sensore
C= uscita sensore
1112
Per segnali normalizzati in corrente
0 ÷ 20mA oppure 4 ÷ 20mA
con sensori ad alimentazione esterna
Rispettare le polarità
B= massa sensore
C= uscita sensore
12 9
Per segnali normalizzati in corrente
4 ÷ 20mA con sensori a due fili.
Rispettare le polarità
A= alimentazione sensore
Verificare la compatibilità
dell’alimentazione sulla documentazione
del sensore.
Portata 12…24V / 30mA su versioni AD
Portata 8V / 20mA su versioni A-B-C
C= uscita sensore
