ATR401 - Manuale d’uso 67
14
15
16
AI2
Shield/Schermo
PT/NI100
Rosso
Red
Bianco
White
Rosso
Red

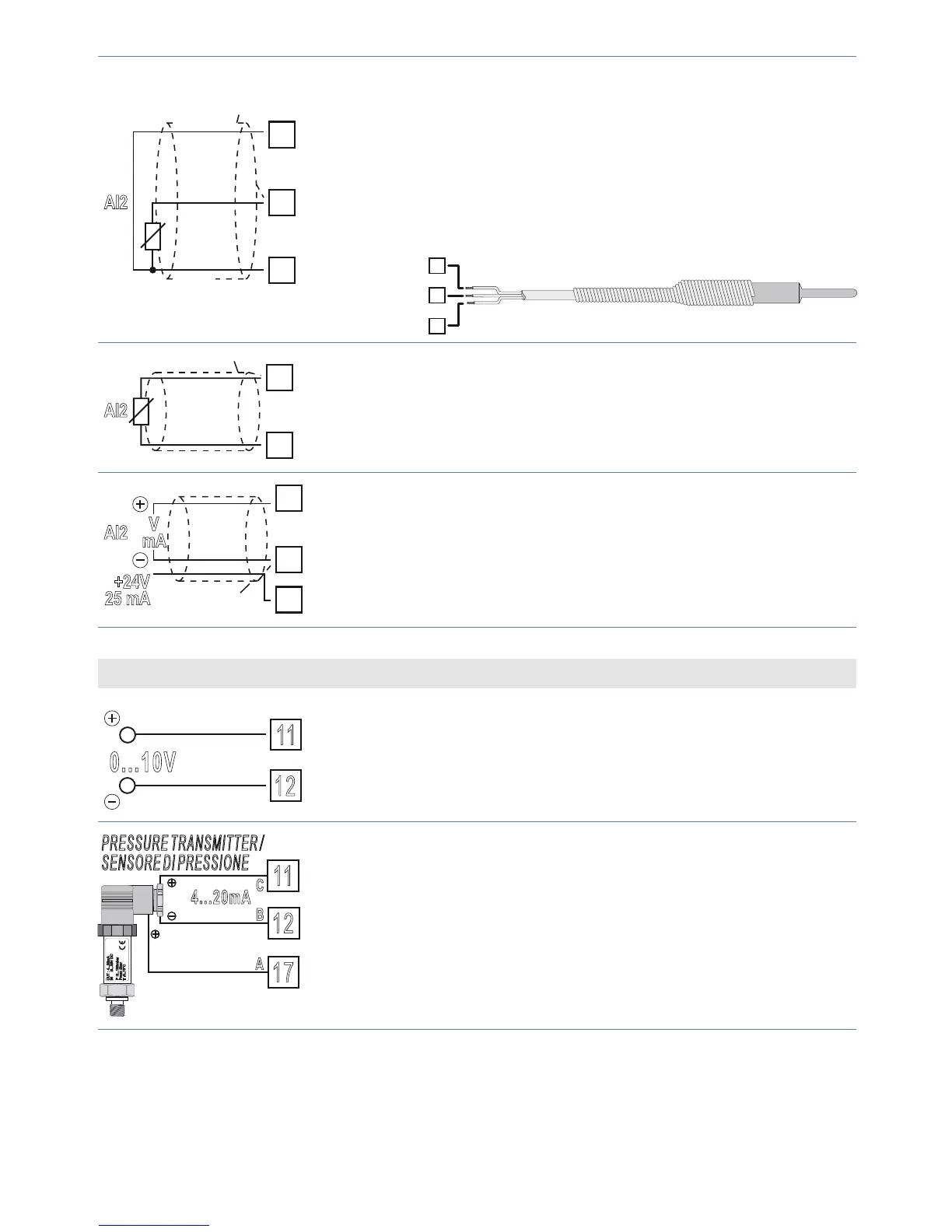

Per termoresistenze PT100, NI100.
• Per il collegamento a tre  li usare cavi della stessa
sezione.
• Per il collegamento a due  li cortocircuitare i
morsetti 14 e 16.
• Quando si usa cavo schermato, lo schermo deve
essere collegato a terra ad una sola estremità.
16
15
14
RED/ROSSO
RED/ROSSO
WHITE/BIANCO
15
16
AI2
Shield/Schermo
PTC/NTC
Per termoresistenze NTC, PTC, PT500, PT1000 e
potenziometri lineari.
• Quando si usa cavo schermato, lo schermo deve
essere collegato a terra ad una sola estremità.
14
15
17
V
mA
Shield/Schermo
AI2
+24V
25 mA
Per segnali normalizzati in corrente e tensione.
• Rispettare la polarità.
• Quando si usa cavo schermato, lo schermo deve
essere collegato a terra ad una sola estremità.
Esempi di collegamento per ingressi normalizzati AI1
12
11
0...10V
Per segnali normalizzati in tensione 0…10 V.
Rispettare le polarità.
PRESSURE TRANSMITTER /
SENSORE DI PRESSIONE
P :0...100mbar Pmax :3bar T :0..70°C
OUT : 4...20mA IN :9...33V DC
17
12
11
B
C
A
4...20mA
Per segnali normalizzati in corrente 0/4….20 mA con
sensore a tre  li.
Rispettare le polarità:
C = Uscita sensore
B = Massa sensore
A = Alimentazione sensore (24 Vdc / 25 mA)
