68 ATR401 - Manuale d’uso

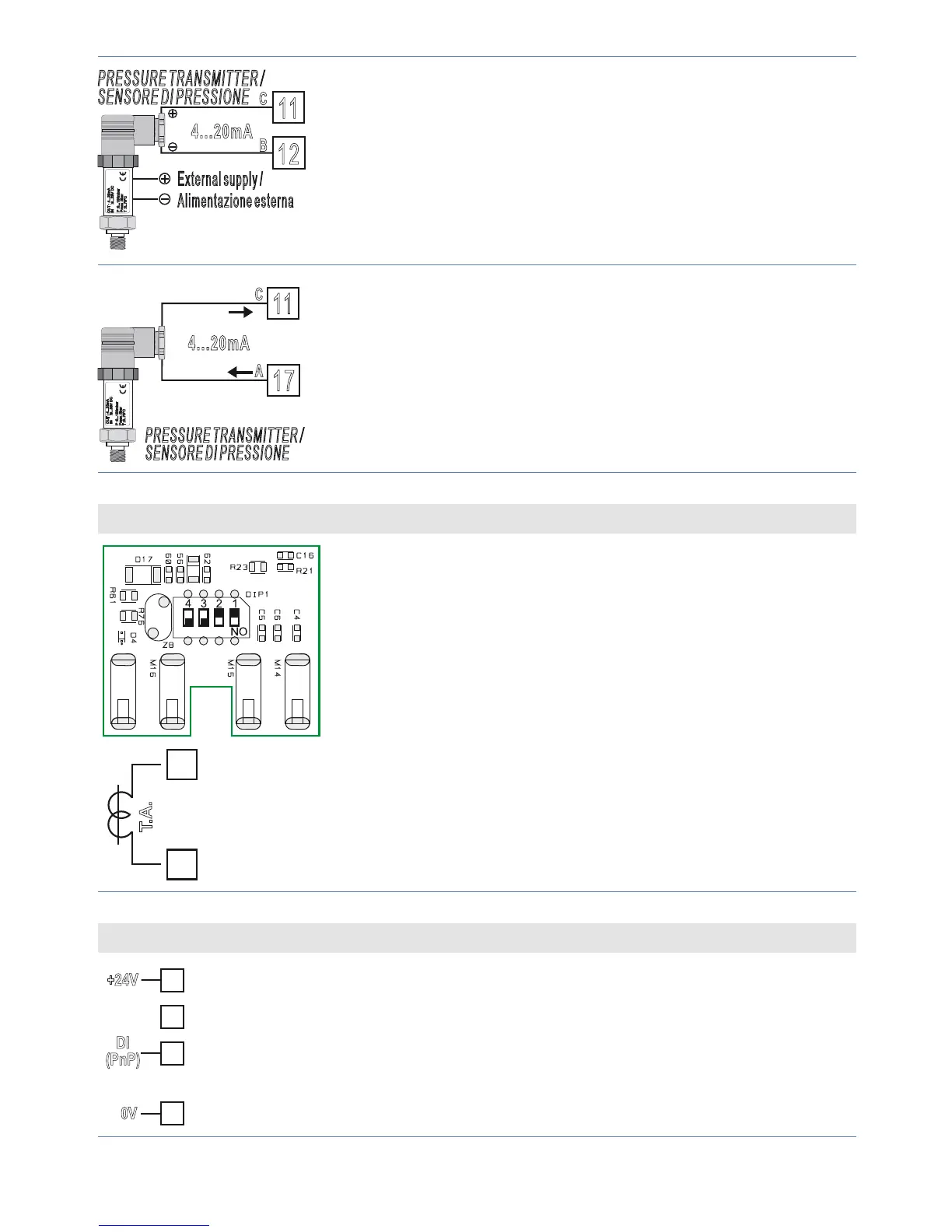

External supply /
Alimentazione esterna
P :0...100mbar Pmax :3bar T :0..70°C
OUT : 4...20mA IN :9...33V DC
PRESSURE TRANSMITTER /
SENSORE DI PRESSIONE
12
11
C
B
4...20mA
Per segnali normalizzati in corrente 0/4….20 mA con
sensore ad alimentazione esterna.
Rispettare le polarità:
C = Uscita sensore
B = Massa sensore
P :0...100mbar Pmax :3bar T :0..70°C
OUT : 4...20mA IN :9...33V DC
11
17
C
A
PRESSURE TRANSMITTER /
SENSORE DI PRESSIONE
4...20mA
Per segnali normalizzati in corrente
0/4….20 mA con sensore a due  li.
Rispettare le polarità:
C = Uscita sensore
A = Alimentazione sensore (24 Vdc / 25 mA)
Ingresso T.A.
15
16
T.A.
Per abilitare l’ingresso T.A. impostare i dip switch
interni come in  gura.
In questa con gurazione è possibile impostare 
sul parametro 11 
• Ingresso per trasformatore amperometrico da 50
mA.
• Tempo di campionamento 100 ms.
• Con gurabile da parametri.
Ingresso Digitale (non disponibile per ATR401-22ABC-T)
19
20
17
+24V
DI
(PnP)
0V
Ingresso digitale (parametro 84 )
Chiudere il morsetto “DI” (19) sul morsetto “+24 V”
(17) per attivare l’ingresso digitale.
