54 ATR 621 - Manuale uso
4 Collegamenti elettrici
Benché questo regolatore sia stato progettato per resistere
ai più gravosi disturbi presenti in ambienti industriali è buo-
na norma seguire la seguenti precauzioni:
• Distinguere la linea di alimentazioni da quelle di potenza.
• Evitare la vicinanza di gruppi di teleruttori, contattori
elettromagnetici, motori di grossa potenza e comunque
usare gli appositi ltri.
• Evitare la vicinanza di gruppi di potenza, in particolare se
a controllo di fase.

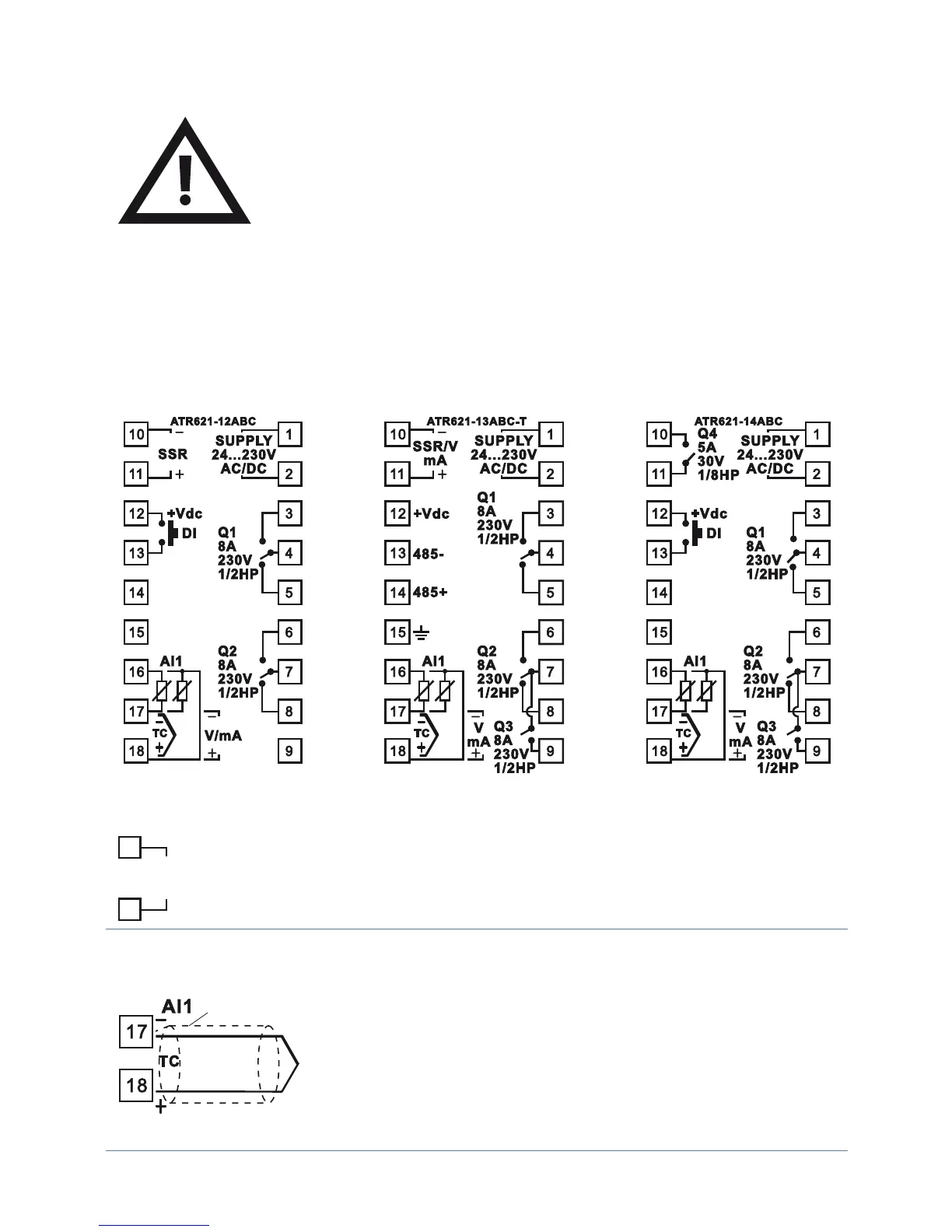

4.1 Schema di collegamento
Alimentazione
4611-:t"-*.&/5";*0/&
24...230
Vac/dc
1
2
Alimentazione switching a range esteso
24…230 Vac/dc ±15% 50/60Hz – 5,5VA
Ingresso analogico AI1
Shield/Schermo
Per termocoppie K, S, R, J, E, N.
• Rispettare la polarità
• Per eventuali prolunghe utilizzare cavo com-
pensato e morsetti adatti alla termocoppia
utilizzata (compensati)
• Quando si usa cavo schermato, lo schermo deve
essere collegato a terra ad una sola estremità
