タッチスクリーンコンソールのみ
ドライブ出力ケーブルへのフィルターの取り付け：
1. 現在使われている出力ケーブルをドライブユニット、パワーフィルター、
グランドターミナルから外します。それから、トレッドミルから完全に取
り外します（図 6 参照）。

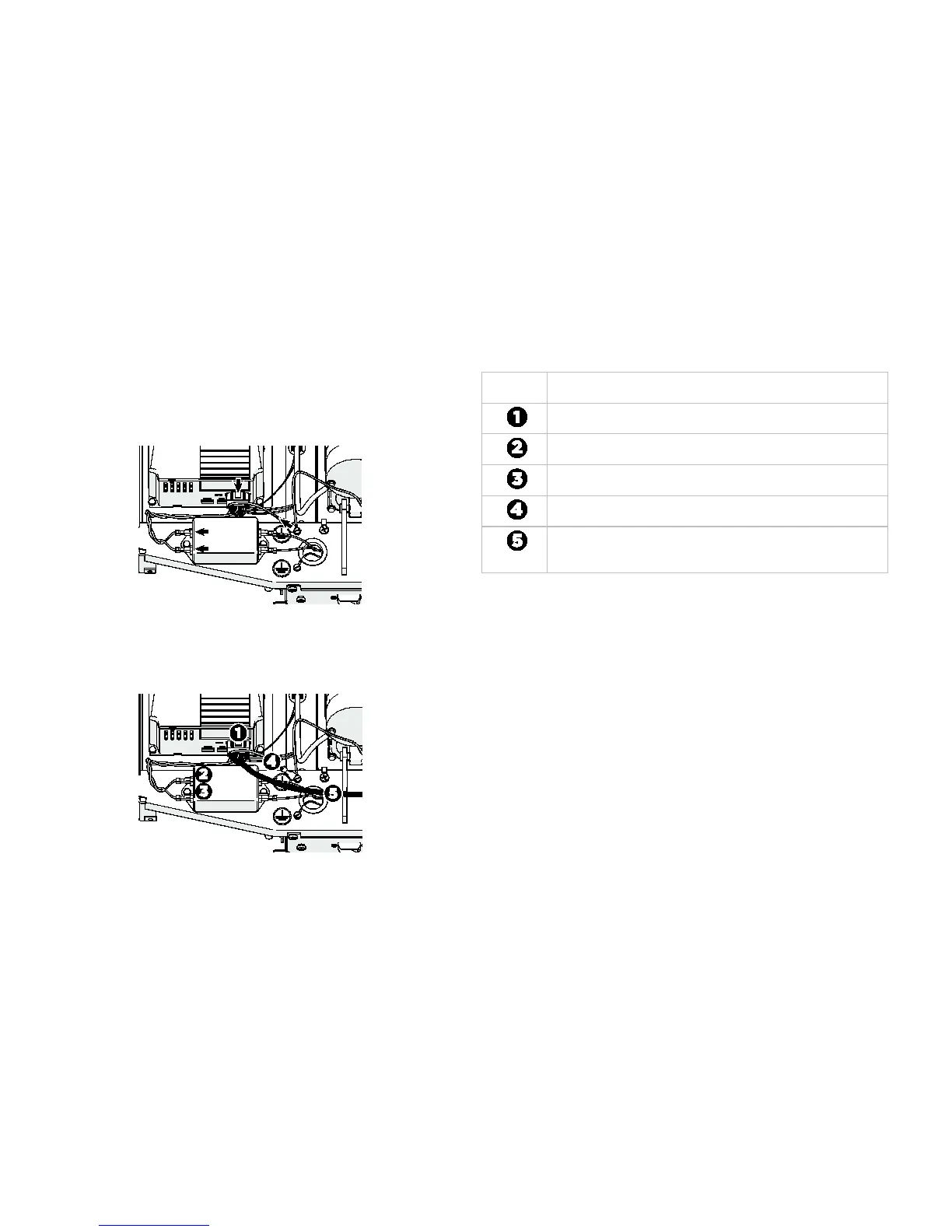

図 6
2. 図 7 と表 1 に従って新しい出力ケーブルを接続します。
図 7
表 1
位置 コネクター
ドライブ入力コネクター
クイックコネクトターミナルと茶色のリード線
クイックコネクトターミナルと青色のリード線
クイックコネクトターミナルと緑色および黄色のリード線
ネットワーク型フィットネスコンソール電源ケーブルへの AC
入力ケーブル
3. Ve
lcro®締め具を使って、トレッドミルベースのフロントクロス利用者の右
サイドに電源を取り付けてください。
4. AC 入力ケーブルをパワーサプライのソケットに差し込みます。
5. 直立サポートが右にくるようにして DC 出力ケーブルを、電源裏側のケー
ブルの束に通してください。ケーブル束を DC 出力ケーブルに被るように
曲げ、動かないようにします。
注 余ったケーブルは束ねてケーブルクリップの下にしまってください。
6. AC 配線用ハーネスの黒い AC 電源コードを、電源のソケットに接続してく
ださい。
重要
ネットワーク型フィットネスコンソールに付属しているアクセサリージ
ャックパネルは、トレッドミルに取り付ける必要があります。このパネルによ
って、テレビケーブルおよびイーサネットケーブルを施設のネットワークに接
続します。
