アクセサリージャックパネルの取り付け

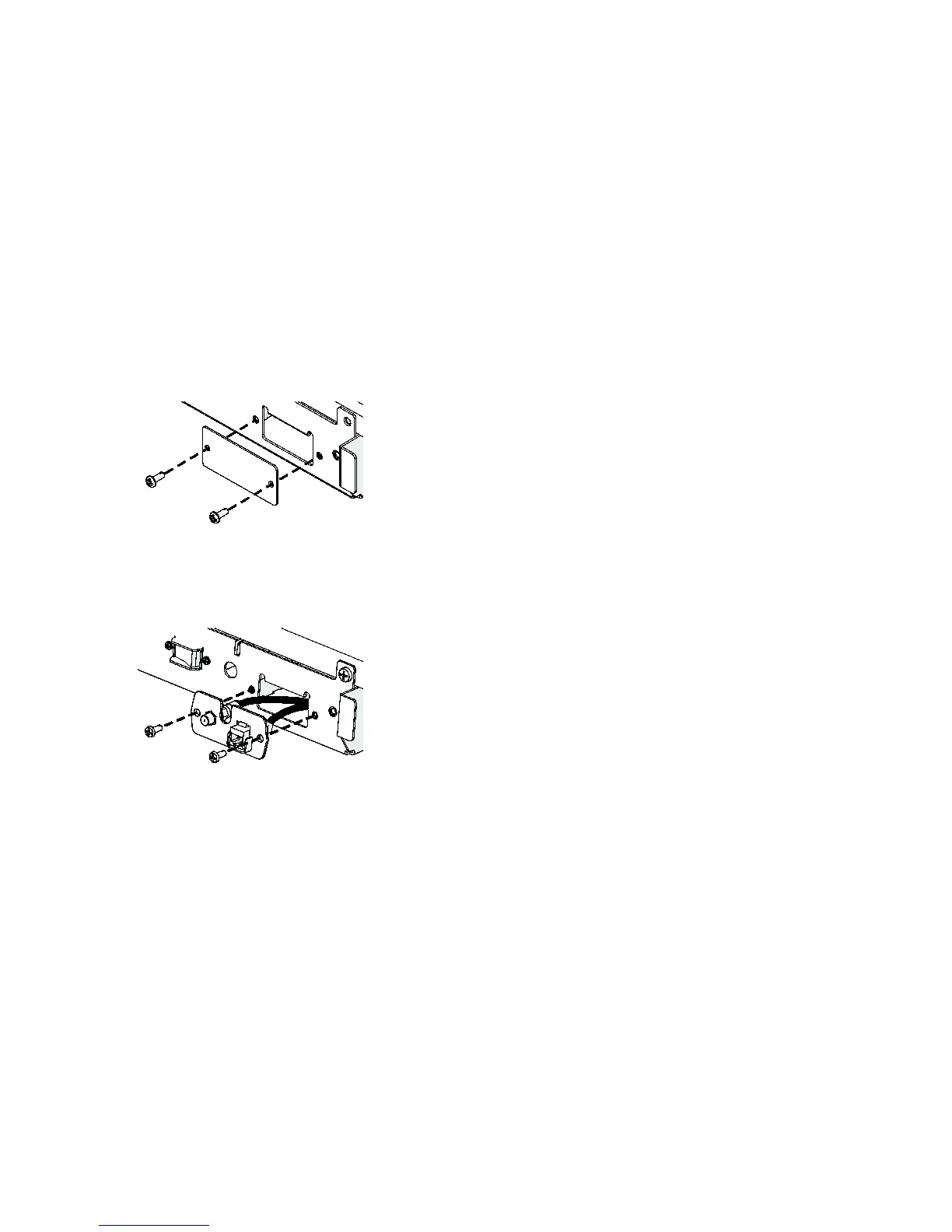

1. トレッドミル右前の角の空プレートを固定するネジを取り外してください
（図 8 を参照）。 空プレートを捨ててください。
図 8
2. ケーブルアセンブリを、直立サポートの右側の溝に上から下に通します
（図 9 を参照）。 余ったケーブルをサポートの内側の端に垂らし、必要
な場合はテープでとめてください。
図 9
3. テレビケ
ーブルの下側末端を右側のグロメットに通し、ジャックパネル内
側のコネクタに差し込みます。7/16 インチのトルクレンチを使い、30 イ
ンチポンドのコネクタを締めます。
4. イーサネットケーブルの下側末端を右側のグロメットに通し、ジャックパ
ネル内の８ピンカプラーに差し込みます。
5. 任意のコンソールケーブルの下部末端をジャックパネルの上部端部のくぼ
みにはめ込みます。
6. パネルを交換し、対応するネジを完全に締めます。
