21
3.5.4 Control Module (BMS) and all Battery Modules install into the Rack
Install the buckle nuts. The position of nuts must meet the position of the control module (BMS)
and all battery modules.
Install the control module (BMS) and all battery modules in. Each module uses 4 screws to fix.

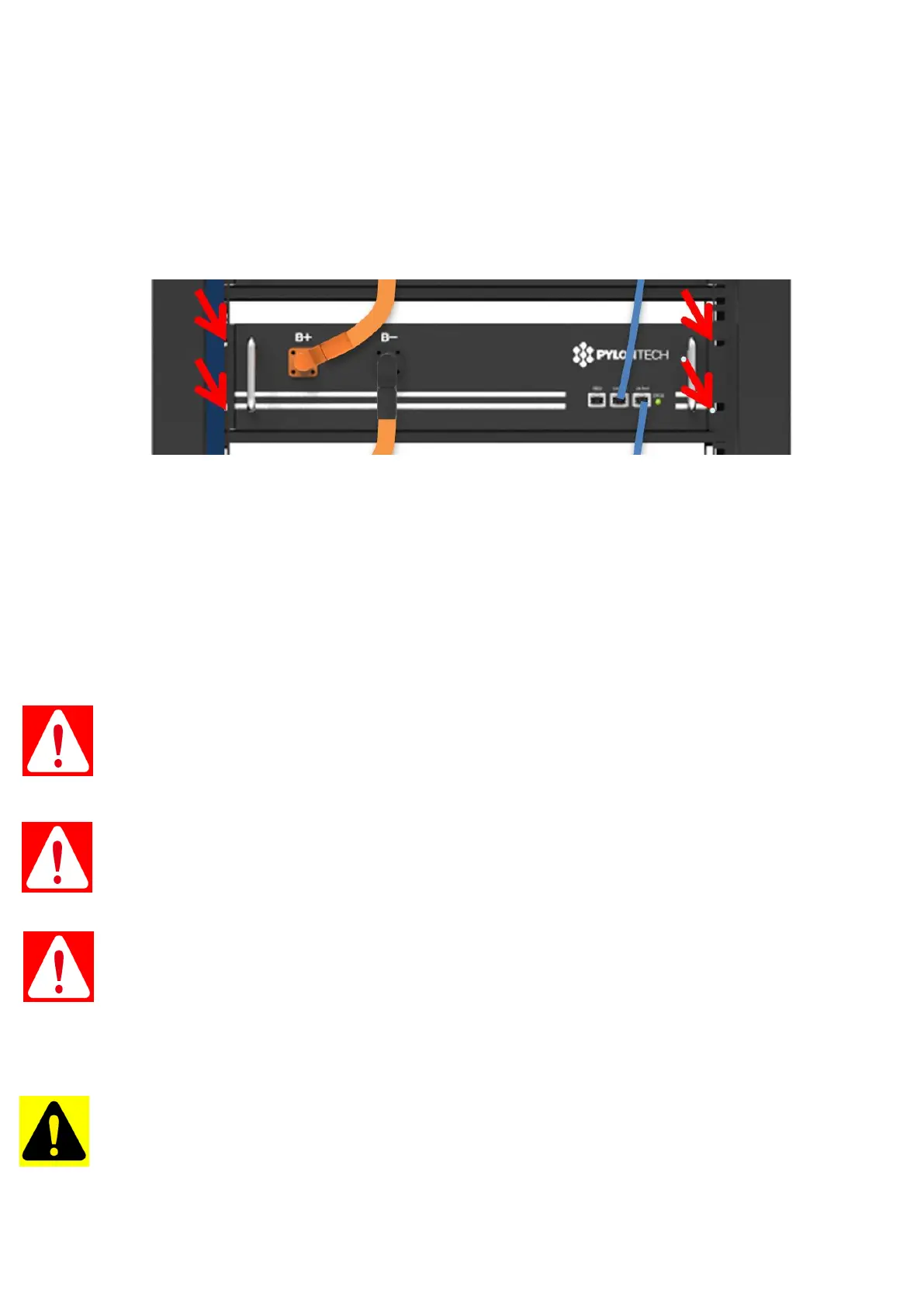

3.5.5 Install the MBMS into a 19’ standard rack [On the top of BMS, or use the rack configured by
user]
Install the buckle nuts. The position of nuts must meet the position of the MBMS.
Install the MBMS in. Uses 4 screws to fix.
3.6 Cables connection
3.6.1 Grounding connection:
Danger: The battery system is high voltage DC system. Must make sure the grounding of the rack is
stable and reliable.
Le système de batterie est un système CC à haute tension. Vous devez vous assurer que la
mise à la terre du rack soit stable et fiable.
Danger: All the plugs and sockets of the power cables must be orange to orange and black to black.
Otherwise it will cause personal injury.
Toutes les fiches et prises des câbles d'alimentation doivent être orange à orange et noir à
noir. Sinon, cela causera des blessures.
Danger: An Isolation breakers or switches for both positive and negative conductors between each
battery string and inverter must be installed for maintenance.
Un disjoncteur d 'isolement ou un commutateur doivent
ê
tre installés pour chaque batterie.
Danger: No short circuit or reserved connection of the battery system’s anode and cathode.
Toutes les fiches et prises des câbles d'alimentation doivent être orange à orange et noir à
noir. Sinon, cela causera des blessures.
Caution: Wrong communication cables connection will cause the battery system failure.
Une mauvaise connexion des câbles de communication entraînera une défaillance du
système de batterie.
