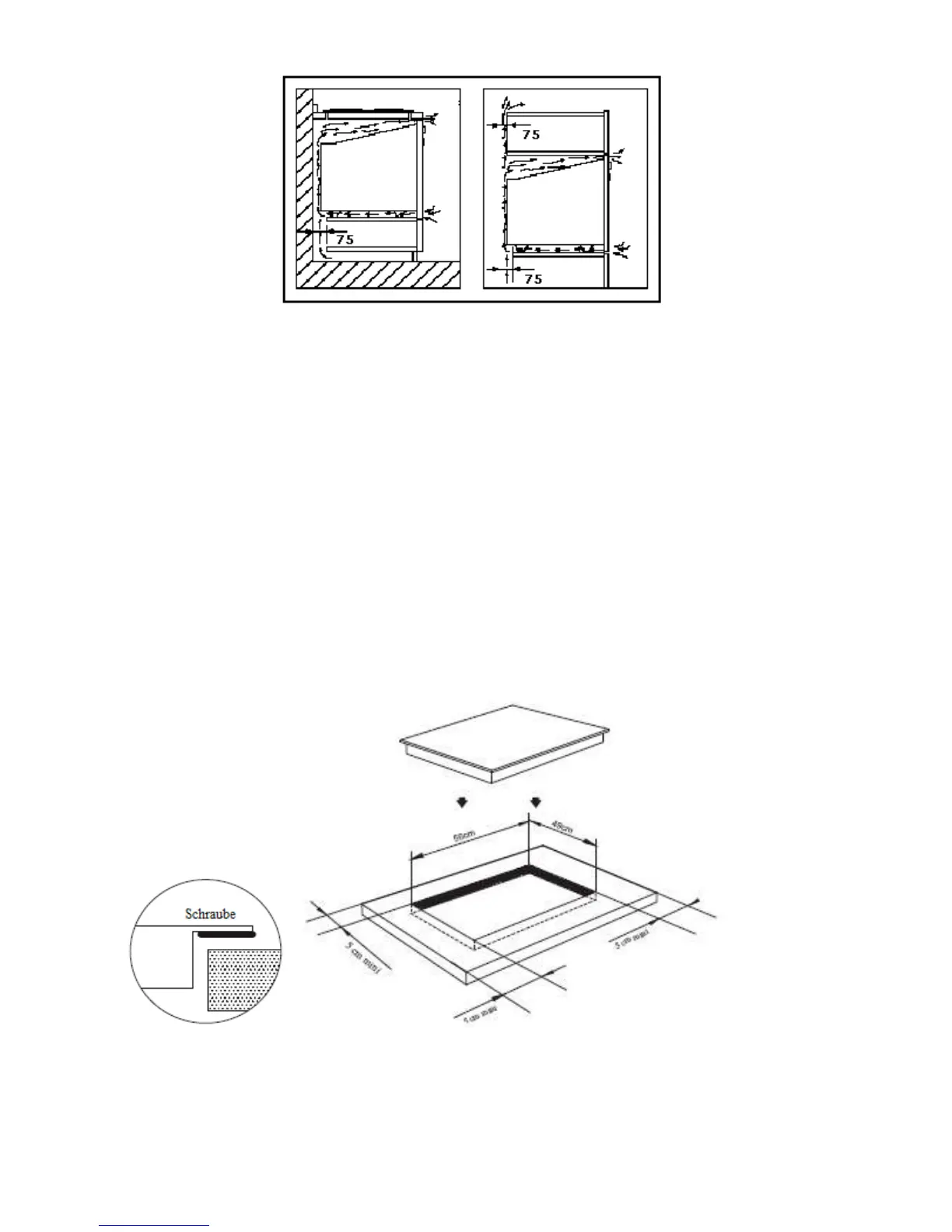

Vorbereitung der Arbeitsplatte für die Installation des Herds
� DieArbeitsplattedesMöbelsmuss30bis40mmdickundmindestens600mmtiefsein.Sie
musshorizontalseinunddieanderWandanliegendeSeitemussgegenFlüssigkeitsspritzer
oderFeuchtigkeitgeschütztsein.
� DieSchnittflächen(Schnittkanten)müssenmitSpeziallack,SilikongummioderGießharz
versiegeltwerden,umeinAufquellenwegenFeuchtigkeitzuverhindern.
� DerHerdmussmitmindestens5cmArbeitsplatteeingefasstsein.
� ReinigenSiedieSchnittflächenaufderArbeitsplatte.
� 
� BereitenSiedasAusschneidenderArbeitsplattemitHilfedermaßgerechtenZeichnungvor.
� 
� BringenSiedieDichtungaufderUnterseitedesHerdrahmensan,bevorSiedenHerd
installieren.

� DerAbstandzwischenHerdundanderendarüberliegendenKücheneinheitenoderGeräten
mussmindestens700mmbetragen.
A(mm)
B(mm)
C(mm)
D
E
700
min. 50
min. 20
Zulufteingang
Abluftausgang10
mm

Installation des Herds
 ÜberprüfenSiedieDichtungdesHerdsaufBeschädigungenundkorrekterLageaufdemHerd.
 Platzieren Sie den Herd mit den Kabeln nach unten auf dem ausgeschnittenen Teil der
Arbeitsplatte.
 Befestigen Sie den Herd mit den mitgelieferten vier Klammern und Schrauben auf der
Arbeitsplatte.FührenSiedieSchraubenindievierLöcheraufderUnterseitedesHerdseinund
ziehenSiesiefest.
 PlatzierenSiedieKlammernundpassenSiedieseandieDickederArbeitsplattean.



