D-I-18
D

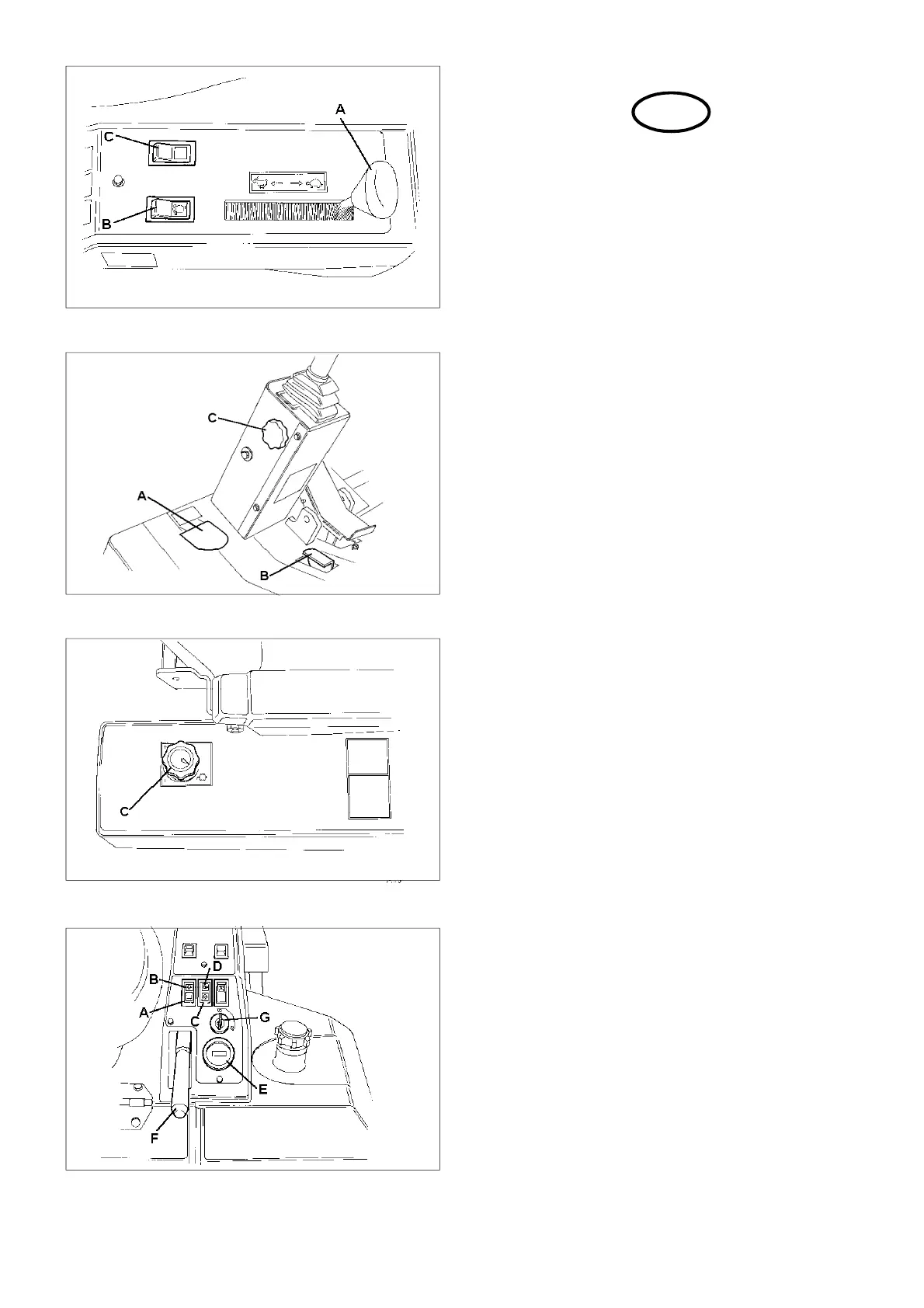

Fig.6
Fig.7
Fig.8
Fig.9
GASHEBEL C Bild 6)
Zur Erhöhung der Motordrehzahl Gashebel nach vorn
schieben, zur Verringerung Hebel nach hinten ziehen.
HINWEIS: Mit voller Motordrehzahl arbeiten.
AUSHEBEBEGRENZUNG (B Bild 7)
Die Aushebebegrenzung ist dauernd eingeschaltet und
verhindert das vollständige Ausheben der vorderen
Schneideinheiten, um beim Bearbeiten der
Arbeitsflächenränder schneller wenden zu können. Zum
vollständigen Ausheben der vorderen Schneideinheiten
in die Transportstellung muß das Betätigungspedal vor
dem Ausheben betätigt und bis zum vollständigen
Ausheben der Schneideinheiten festgehalten werden.
LENKRADVERSTELLUNG (C Bild 7)
Das Lenkrad ist einstellbar. Der Verstellknopf befindet
sich an der linken Seite der Lenksäulenverkleidung. Zur
Verstellung Verstellknopf entgegen dem Uhrzeigersinn
lösen, Lenksäule in die gewünschte Stellung verschieben
und Verstellknopf im Uhrzeigersinn wieder festziehen.
FESTSTELLBREMSHEBEL (A Bild 7)
Der Feststellbremshebel wird über den Totpunkt betätigt.
Die Feststellbremse ist in der oberen Stellung des Hebels
angezogen und in der unteren Stellung gelöst.
SCHNEIDZYLINDERDREHZAHLVERSTELLUNG (C
Bild 8)
Die Schneidzylinderdrehzahlverstellung erfolgt am
Handrad hinten am rechten Bedienerpult. Die Drehzahl
kann stufenlos zwischen 0 und 1100 U/min eingestellt
werden. Drehung entgegen dem Uhrzeigersinn erhöht
die Schneidzylinderdrehzahl.
KIPPSCHALTER SCHNEIDZYLINDERANTRIEB (Bild
6)
HINWEIS: Maschinen in die USA werden ohne
Fußschalter geliefert.
Der Schneidzylinderantrieb wird durch zwei Kippschalter
betätigt.
Der erste Schalter aktiviert den Schneidzylinderantrieb.
Zum Anlassen des Motors muß der Schalter
ausgeschaltet sein, die grüne Kontrolleuchte ist aus.
Bei laufendem Motor kann der Schalter betätigt werden,
die aufleuchtende Kontrolleuchte zeigt an, das der
Schneidzylinderantrieb aktiviert ist.
Der zweite Schalter (C Bild 6) steuert die Drehrichtung
der Schneidzylinder, vorwärts zum Mähen oder rückwärts
zum Läppen oder Fremdkörperauswurf. Bei
Rückwärtsdrehung leuchtet die rote Kontrolleuchte.
