D-I-16
D
Fig.2
Fig.3
Fig.4
Fig.5

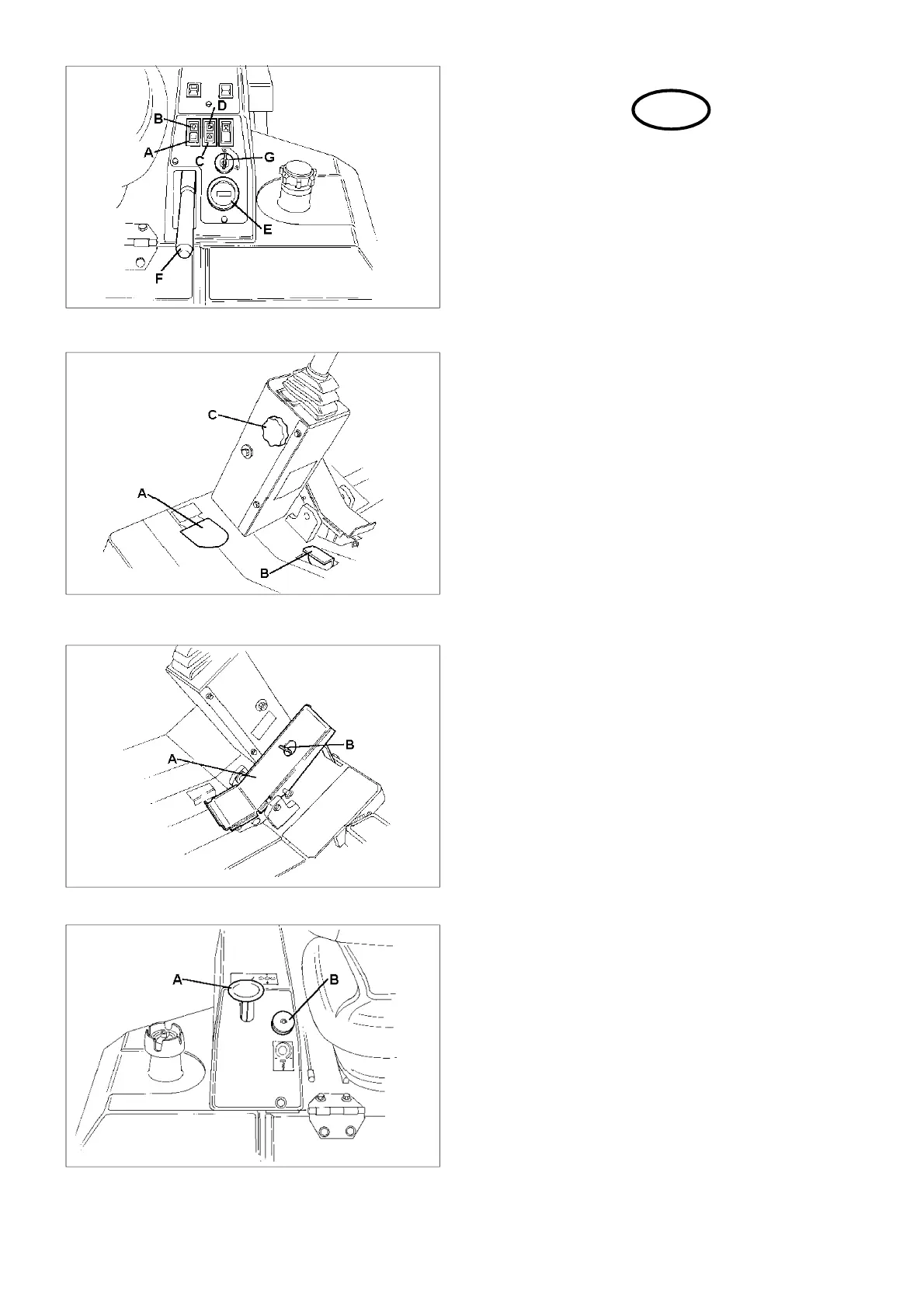

BEDIENELEMENTE
ANLASSSCHALTER ( G Bild 2)
Zum Vorglühen Schlüsselschalter im Uhrzeigersinn in
Stellung 2 drehen, bis die grüne Kontrolleuchte im
Anzeigenfeld erlischt, Schlüssel weiter im Uhrzeigersinn
auf Stellung 3 drehen, bis der Motor anspringt. Schlüssel
loslassen, kehrt automatisch in normale Betriebsstellung
(Stellung 1) zurück.
FUSSCHALTER FÜR SCHNEIDZYLINDER-ANTRIEB
(NICHT IN DEN USA) (A Bild 3)
Die Betätigung des Fußschalters für den
Schneidzylinderantrieb läßt die Schneidzylinder bei
eingeschaltetem Kippschalter im Bedienpult anlaufen,
dient auch zum Wiederanlaufen, wenn sie durch
Ausheben der Schneideinheit abgeschaltet wurden.
FAHRPEDAL (Bild 4)
Das Fahrpedal (A) hat mitten in der Trittfläche eine
Leerlaufarretierung (B). Zur Vorwärtsfahrt bei betätigter
Leerlaufarretierung Fahrpedal nach vorne drücken. Zur
Rückwärtsfahrt Fahrpedal nach hinten drücken. Das
losgelassene Pedal kehrt automatisch in die
Leerlaufstellung zurück und die Leerlaufarretierung rastet
ein. Bei getretener Leerlaufarretierung kann der Motor
nicht angelassen werden.
AUSHUBHEBEL (A Bild 5)
Der Hubhebel (A) hebt und senkt alle Hubarme der
Schneideinheiten. Zum Absenken der Schneideinheiten
Hebel nach unten drücken. Zum Ausheben der
Schneideinheiten Hebel nach oben ziehen. Der
losgelassene Hebel kehrt selbsttätig in die Neutralstellung
zurück.
AUFLAGENDRUCKVERSTELLUNG (B BILD 5)
Der Auflagedruck der Schneideinheiten kann innerhalb
vorgegebener Werte mit dem Handrad rechts vom
Bedienersitz nahe am Aushubhebel verändert werden.
Drehen des Handrades im Uhrzeigersinn verringert das
Auflagegewicht der Schneideinheiten auf dem Boden
und verbessert die Kletterfähigkeit der Maschine am
Hang.
Drehen des Handrades entgegen dem Uhrzeigersinn
erhöht das Auflagegewicht der Einheiten auf dem Boden
und verringert so das „Springen“ der Einheiten bei Arbeiten
in unebenem Gelände mit hohen Ar-
beitsgeschwindigkeiten. Die normale Betriebsstellung
liegt in der Mitte der Einstellung.
