REGLAGE DE LA COMBUSTION
Conformément à la EN267, suivre les indications du manuel de la chaudière pour monter le brûleur,
effectuer le réglage et l’essai, contrôler la concentration de CO et CO
2
, dans les fumées, leur tempéra-
ture et celle moyenne de l’eau de la chaudière.
Suivant la puissance de la chaudière, on doit définir le gicleur, la pression de la pompe, le réglage de
la tête de combustion, le réglage du volet d’air, sur la base du tableau ci-dessous.
Les valeurs indiquées sur le tableau sont obtenues sur une chaudière CEN (selon EN 267).
Elles se réfèrent à 12,5% de CO
2
, au niveau de la mer, avec une température ambiante et du fioul
de 20 °C.
GICLEURS CONSEILLES : Monarch type R
Delavan type W - B
Steinen type S - Q
Danfoss type S
PRESSION POMPE:12 bar : la pompe sort de l’usine calibrée à cette valeur.
14 bar : améliore l’accrochage de la flamme. Indiquée pour allumages à
basse température.
REGLAGE TETE DE COMBUSTION:
Il est fait, au moment du montage du gicleur,
avec gueulard démonté. Il dépend du débit du
brûleur et on l’obtient en tournant la tige de ré-
glage, jusqu’à ce que le plan terminal du
gueulard concorde avec l’encoche indiquée
dans le tableau.

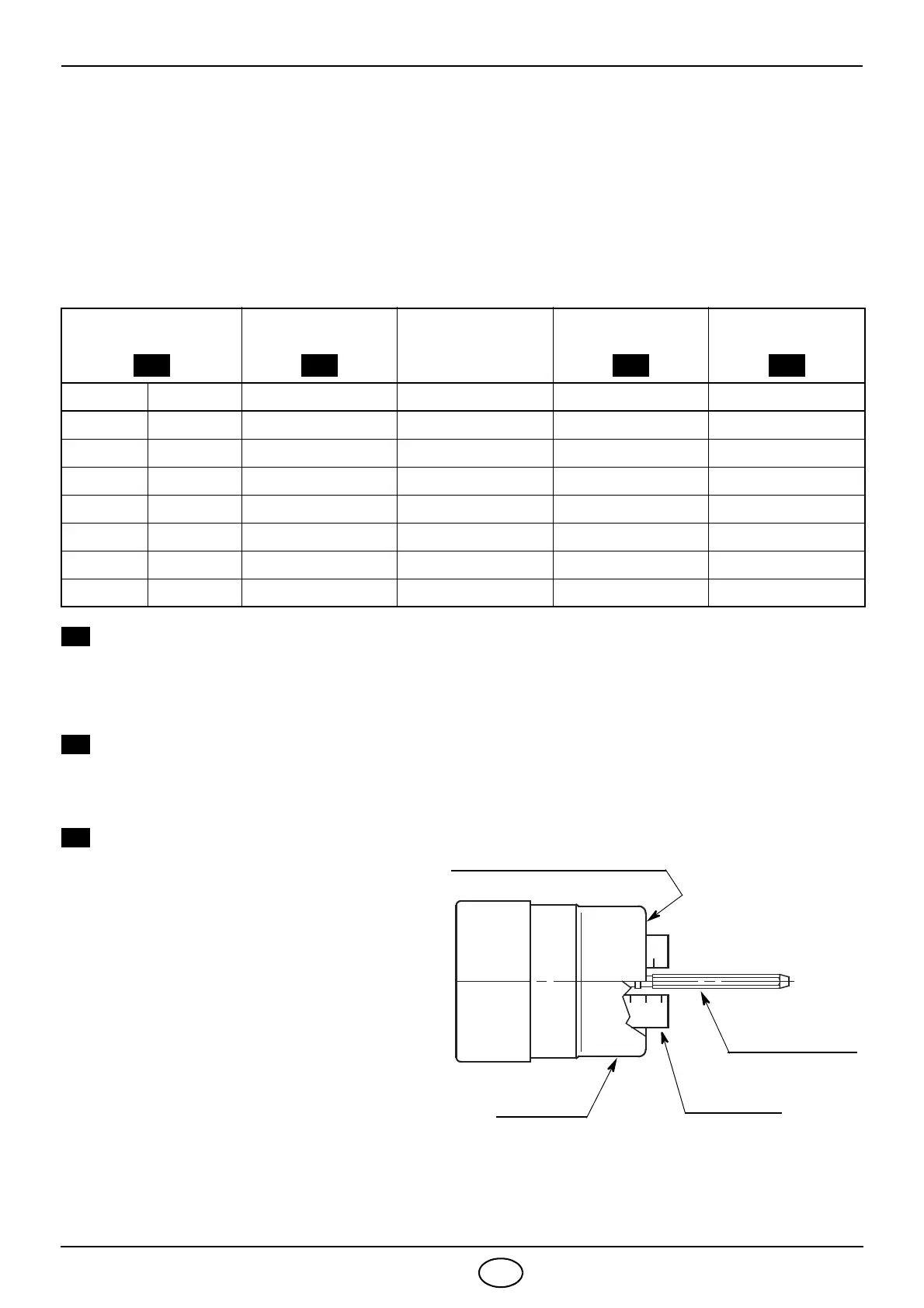

Dans le dessin ci-contre, la tête est réglée
pour un débit de 1,50 GPH à 12 bar.
L’obturateur est en effet dans la position 3,
comme indiqué dans le tableau.
Les réglages de la tête de combustion indi-
qués dans le tableau sont valables dans la
majorité des cas.
L’adaptation du débit du ventilateur à l’installation n’est faite, normalement, que par le volet d’air.
Dans le cas où il serait nécessaire de retoucher, brûleur fonctionnant, aussi le réglage de la tête de
combustion, agir sur la tige (1) au moyen d’une clef de 6 mm (2) de façon suivante: (voir fig. 7, pag. 7)
Gicleur Pression pompe
Débit brûleur
Réglage
tête combustion
Réglage
volet d’air
GPH Angle bar kg/h ± 4% Repère Repère
1,10 60° 12 4,4 2 3
1,25 60° 12 5,0 2,5 3,4
1,50 60° 12 6,0 3 3,8
1,75 60° 12 7,0 4 4
2,00 60° 12 8,0 5 5
2,25 60° 12 9,0 6 6
2,50 60° 12 10,0 6 7
Pour gicleurs avec débit 2,00 -
2,25 GPH utiliser, si possible,
des cônes pleins.
Gueulard
Tige de réglage
Obturateur
Plan terminal du gueulard
D5398
