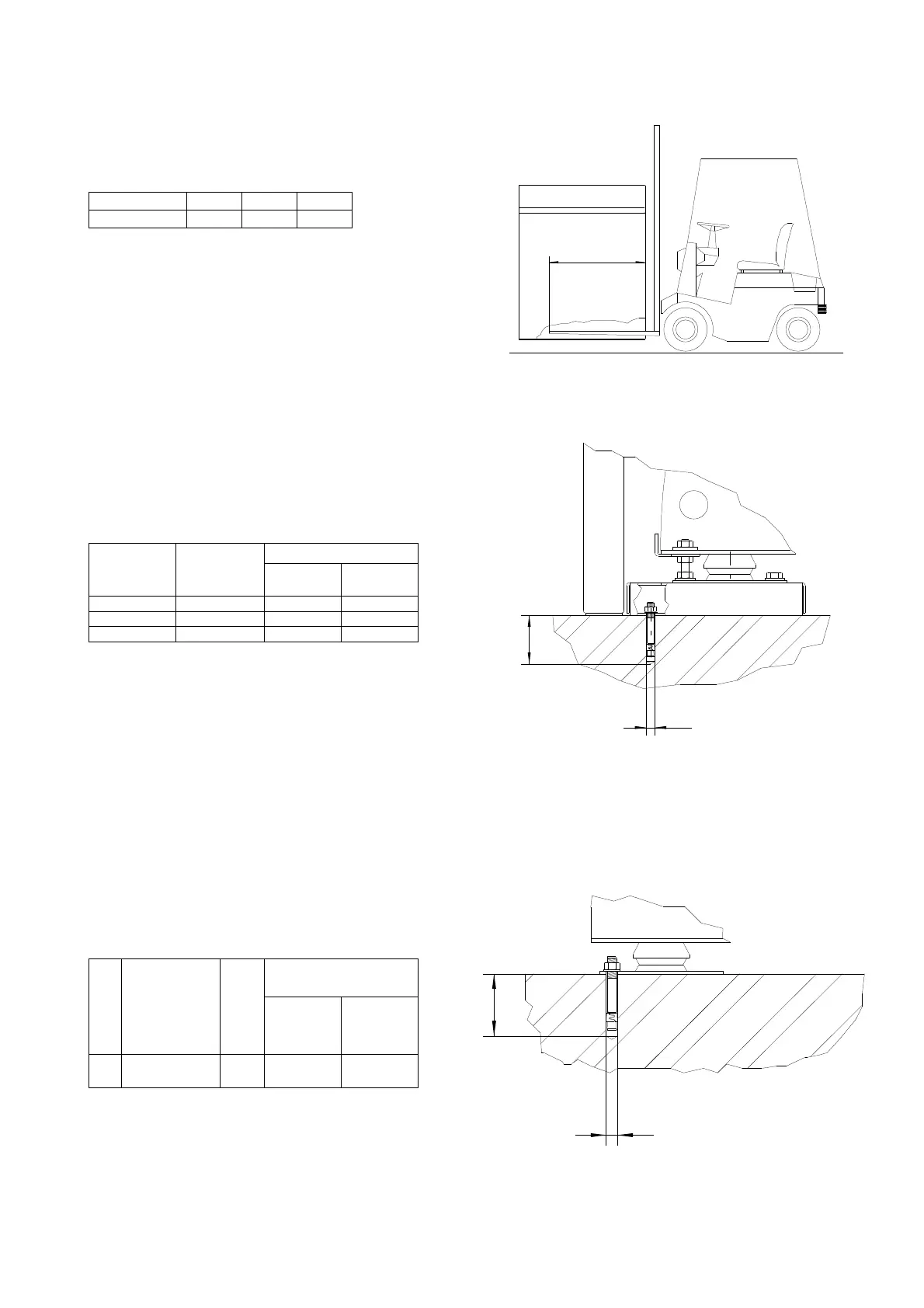

Robuschi Robox Evolution RB-DV - Posa in Opera; ROBOX DV Grandezze 2-3-4; ROBOX DV Grandezza 5

13 / 44
4.3 Posa in opera
4.3.1 ROBOX DV grandezze 2-3-4
Per le grandezze ROBOX DV DV DV 2-3-4 rimuovere il portello o i portelli
anteriori della cabina utilizzando la chiave in dotazione
Inforcare ROBOX DV DV DV per la lunghezza L come indicato in Fig. 8.1
ROBOX DV 2 3 4
L 900 1200 1200
Posizionare ROBOX DV di fronte al tubo terminale dell’impianto come
indicato al paragrafo 4.2
Fig. 8.1
E’ possibile fissare ROBOX DV a terra
Togliere anche il pannello o i pannelli posteriori
Forare il pavimento come indicato in Fig. 8.2
Fissare i piedi mediante tasselli ad espansione
ROBOX DV
Tassello ad
espansione
Foratura pavimento
D
mm
L
mm
2 12 x 112 12 105
3 12 x 112 12 105
4 12 x 112 12 105
Fig. 8.2
4.3.2 ROBOX DV grandezza 5
Posizionare ROBOX DV di fronte al tubo terminale dell’impianto
come indicato al paragrafo 4.2 e fissare ROBOX DV a terra
mediante bulloni ad espansione come indicato in fig. 8.3
Installare la cabina seguendo le istruzioni specifiche che
accompagnano la cabina
ROBOX DV
Tassello ad
espansione
Q.tà
Foratura pavimento
D
mm
L
mm
5 12 x 112 16 12 105
Fig. 8.3
D
L
L
D
