4.4 Installazione all’interno

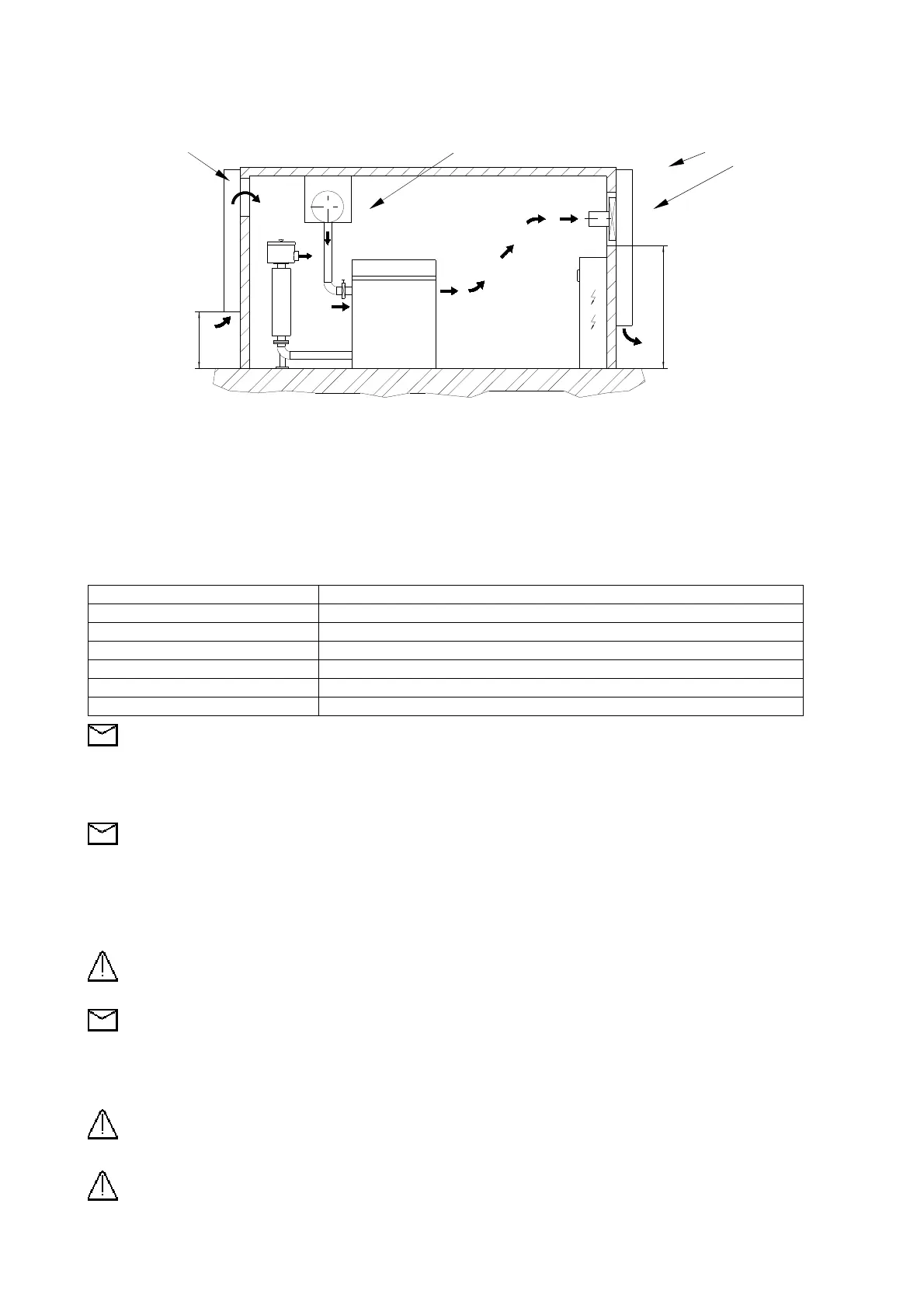

Prevedere la corretta ventilazione del locale compressori, nella figura 9 sotto riportata è mostrato lo schema dei flussi
Silenziatore di ingresso Collettore di aspirazione Silenziatore di uscita
Ventilatore
ROBOX 2000
1000
Qv Qv
Fig. 9
E’ necessario prevedere la corretta ventilazione del locale compressori in assenza della quale non è possibile operare le macchine, in
particolare prevedere:
- Aperture di ingresso aria adeguate all’ingresso della portata d’aria Qa aspirata dai compressori che funzionano contemporaneamente e della
portata di aria di raffreddamento Qv.
- Aperture di uscita adeguate all’uscita della portata di aria di raffreddamento Qv, posizionare eventualmente un ventilatore di estrazione su
queste aperture.
Qv (espressa in m³/h) è la portata di ventilazione consigliata per mantenere la temperatura della sala circa 10°C sopra la temperatura esterna,
può essere stimata a partire dalla somma No (espressa in Kw) delle potenze nominali dei motori funzionanti contemporaneamente nel locale
compressori con la relazione seguente:
Qv = 30 x No
4.5 Installazione all’aperto
Radiazione solare intensa Proteggere con una tettoia
Pioggia / Neve Proteggere con una tettoia
Temperatura < - 20 °C Usare solo ROBOX DV e riscaldare l’interno prima dell’avviamento
Vento > 20 m/s Proteggere con pareti frangivento
Formazione di brina Riscaldare il silenziatore di aspirazione
Polvere / Tempesta di sabbia Filtro speciale con preseparatore
Nota : Per condizioni climatiche diverse contattare ROBUSCHI ( o un rivenditore autorizzato)
4.6 Collegamenti elettrici
Fare eseguire il collegamento dell’alimentazione elettrica da specialisti autorizzati secondo le norme vigenti nel luogo di installazione e
secondo le prescrizioni dell’ Ente erogatore dell’energia elettrica.
Nota : Robuschi declina ogni responsabilità per allacciamenti elettrici non conformi alle disposizioni di legge
vigenti
.
Controllare sulle targhette del motore elettrico principale e del ventilatore : Tensione, Corrente nominale, Frequenza, numero di Fasi.
Controllare lo schema di collegamento contenuto nella morsettiera dei motori, se non disponibile richiederlo ai costruttori dei motori.
Dimensionare i cavi elettrici in funzione della corrente nominale.
Non disporre i cavi vicino a sorgenti di calore o a spigoli acuti
Collegare il motore del ventilatore in modo che parta e si fermi insieme con il motore principale che aziona il soffiatore.
Attenzione : Collegare il motore del ventilatore cabina in modo che in caso di un suo guasto o mancata
alimentazione si fermi anche il soffiatore
Nota : Con temperatura ambiente superiore a 30 °C prevedere un collegamento elettrico tale che il motore del
ventilatore parta insieme al motore principale del soffiatore e si arresti con un ritardo di 15 minuti rispetto al
motore principale del soffiatore.
Proteggere ambedue i motori con un interruttore automatico tarato sulla corrente nominale dei motori.
Installare un quadro locale dotato di un interruttore generale I (vedi Fig. 6) dotato di chiave per poterlo blocare in posizione aperta durante le
operazioni di manutenzione e di un pulsante di emergenza E (vedi fig. 6)
Attenzione : Il pulsante di emergenza E deve essere facilmente raggiungibile dall’operatore.
Proteggere l’impianto mediante un adeguato sistema di messa a terra
Attenzione : Ogni operazione su ROBOX DV deve essere condotta in assenza di tensione dal circuito di
alimentazione.
