Italiano
10
F. 10
10.5 Collegamento porta seriale
Tramite la porta seriale è possibile collegare la macchina alle
apparecchiature dei CENTRI DI ASSISTENZA AUTORIZZATI per
verifiche ed operazioni di programmazione (A - F. 10).
In funzione delle norme vigenti nel Paese di utilizzo della
macchina, il cavo di collegamento alla linea elettrica, deve
essere predisposto o con un interruttore onnipolare (con
apertura minima dei contatti di 3 mm), (o con una spina
conforme alle norme stesse).
• L’interruttore onnipolare deve essere adeguato all’as-
sorbimento della macchina ed in grado di intercettare
tutte le polarità della tensione.
• Verificare che i cavi elettrici dell’impianto siano pro-
porzionati all’assorbimento della macchina.
A
F. 9
CH
(Svizzera)
CEI
Collegamento della spina a linea elettrica bifase 400 V2N~

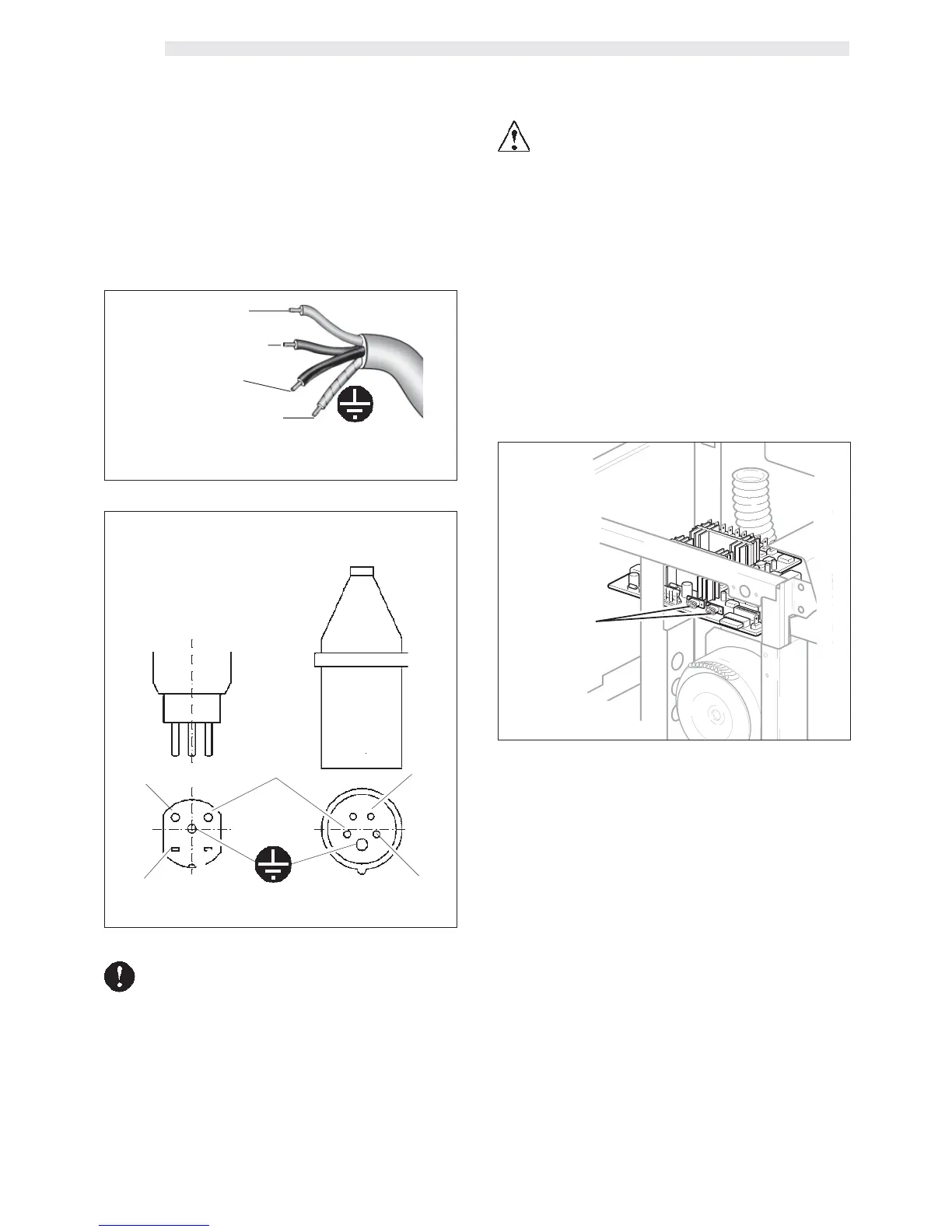

10.4 Collegamento elettrico
NOTA - Per impianti con corrente bifase 400 V, utilizzare le fasi
in modo da fornire alla macchina 230 V in corrente
monofase (F. 8). Per il collegamento monofase 230 V,
richiedere l’apposito kit per l’installazione
(cod. 1034.R09).
• Inserire il cavo di alimentazione elettrica (G - F. 7) nel foro A.
L
1
L
2
N
L
2
L
1
F. 8
Neutro (N) - Blu
Fase (L
1
) - Marrone
Fase (L
2
) - Nero
Terra - Giallo/verde
Cavo di alimentazione
tipo H07RNF sezione 4x2,5 mm
2
Il punto di collegamento (presa elettrica o interruttore
onnipolare) deve essere situato in un luogo facilmente rag-
giungibile dall’utilizzatore, per sconnettere la macchina
dalla linea elettrica, in caso di necessità.
• Collegare il cavo (G - F. 7) alla linea di alimentazione elettrica.
