Saeco IDEA - 1 Composizione Della Macchina

Italiano
5

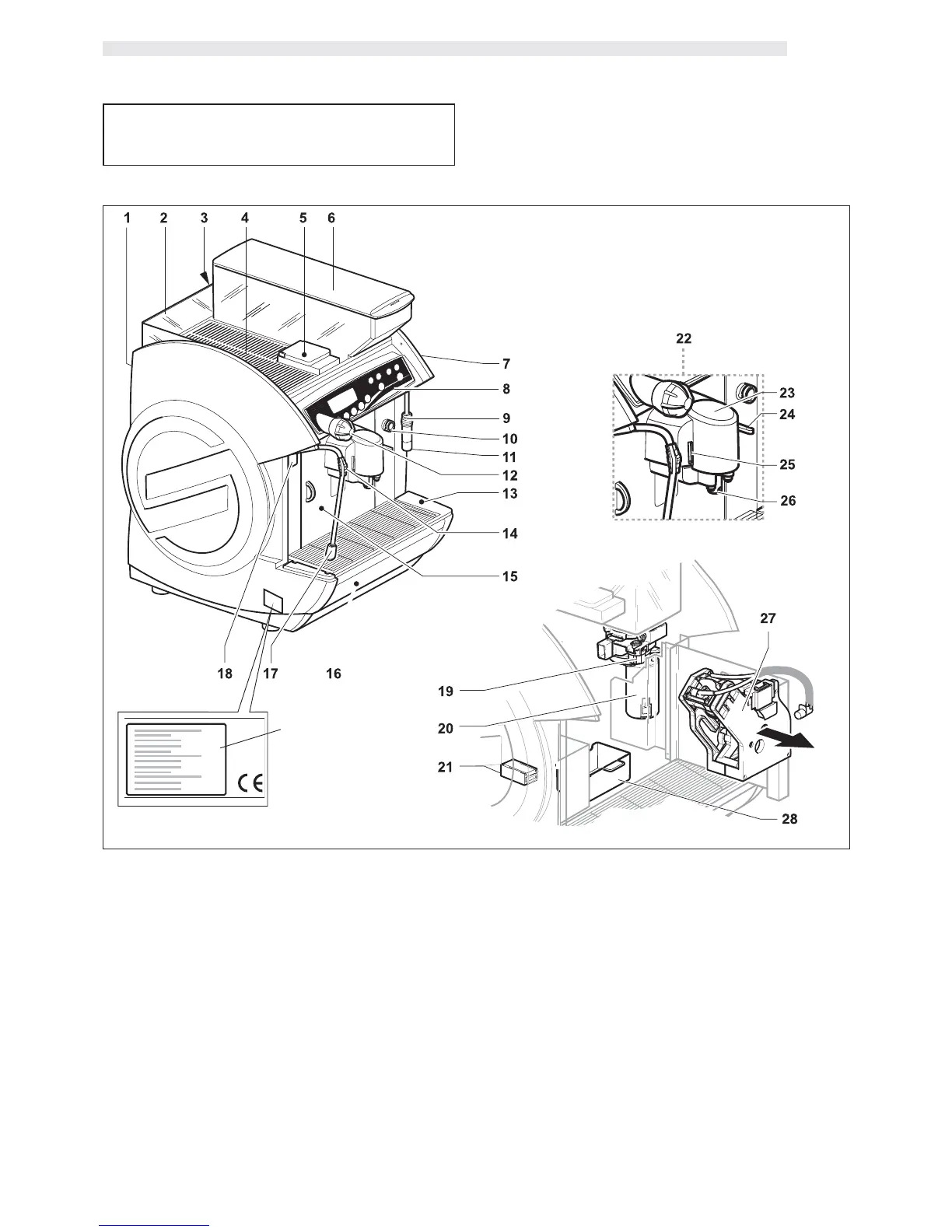

1 - COMPOSIZIONE DELLA
MACCHINA
A Targa CE
1 Pannello sinistro
2 Vetrinetta
3 Pannello posteriore
4 Piano scaldatazze
5 Sportello caffè premacinato
6 Contenitore caffè in grani
7 Pannello destro
8 Pannello comandi
9 Protezione in gomma
10 Pinza blocca tubo (allestimento CAPPUCCINO)
11 Tubo erogatore acqua calda (escluso allestimento COFFEE)
12 Rubinetto erogazione vapore (escluso allestimento COFFEE)
Senso orario: getto vapore aperto
Senso antiorario: getto vapore chiuso
13 Vasca raccogligocce
14 Protezione in gomma
15 Sportello
16 Cassetto raccoglifondi
F. 1
A
17 Tubo erogatore vapore (escluso allestimento COFFEE)
18 Interruttore generale
“I” - Funzioni elettriche abilitate - Macchina attivata -
Lampada spia, luminosa.
“O” - Funzioni elettriche disabilitate - Macchina
spenta - Spia del tasto “I”, spenta.
19 Pomello di regolazione macinatura
20 Gruppo macinacaffè
21 Contaimpulsi meccanico
Visualizza il numero di erogazioni che la macchina ha
effettuato.
22 Gruppo erogatore caffè
23 Copertura per gruppo erogatore
24 Regolazione crema latte (allestimento CAPPUCCINO)
25 Regolazione temperatura (allestimento CAPPUCCINO)
26 Erogatore latte (allestimento CAPPUCCINO)
27 Gruppo caffè
28 Vaschetta polvere
NOTA - Quando non espressamente indicati nel testo, i numeri di posizione di parti della macchina, sono riferiti a questa figura.
