Saeco IDEA - Raccordement Électrique; Connexion du Port Série

106
Français
10.5 Connexion du port série
Au moyen du port série il est possible de connecter la machine
aux appareils des CENTRES D’ASSISTANCE AUTORISÉS, afin
d’effectuer les contrôles et les opérations de programmation
(A - Fig. 10).
D’après les normes en vigueur dans votre Pays, le câble
de connexion à la ligne électrique doit être doté soit d’un
interrupteur omnipolaire (avec ouverture minimum des
contacts de 3 mm), soit d’une fiche conforme.
• L’interrupteur omnipolaire doit être adéquat à
l’absorption de la machine et en mesure de détecter
toutes les polarités de la tension.
• Vérifier si les câbles électriques de l’installation sont
proportionnés à l’absorption de la machine.

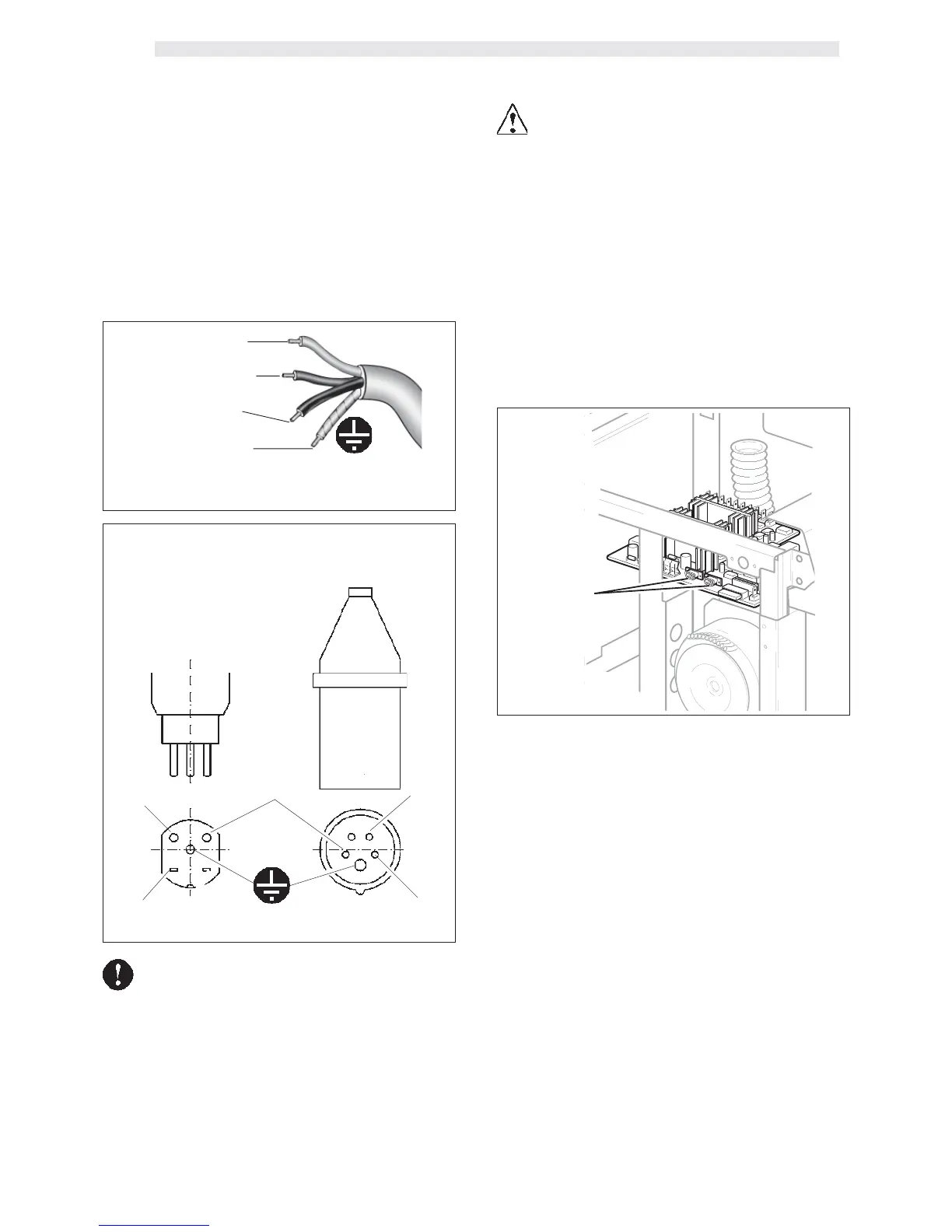

F. 10
A
Neutre (N) - Bleu
Phase (L ) - Marron
Phase (L
2
) - Noir
Terre - Jaune/vert
CH
(Suisse)
Câble d’alimentation type
H07RNF section 4x2,5 mm+.
Raccordement de la fiche à la ligne électrique biphasée à
400 V 2N
10.4 Raccordement électrique
REMARQUE - En cas d’installations dotées de courant biphasé à
400 V, utiliser les phases de sorte que la machine
soit alimentée en courant monophasé à 230 V (fig.
8). Pour le raccordement monophasé à 230 V,
demander le kit correspond pour l’installation
(cod. %1034.R09).
• Insérer le câble d’alimentation électrique (G - F. 7) dans le trou
(A).
F. 8
F. 9
CEI
L
1
L
2
N
L
2
L
1
Le point de connexion (prise électrique ou interrupteur
omnipolaire) doit être positionné dans un lieu aisément
accessible à l’utilisateur lorsqu’il faut déconnecter la
machine de la ligne électrique.
• Connecter le câble (G - F. 7) à la ligne d’alimentation électrique.
