Saeco IDEA - Note Sullubicazione; Collegamento Idrico; 10 Installazione

Italiano
9
F. 5

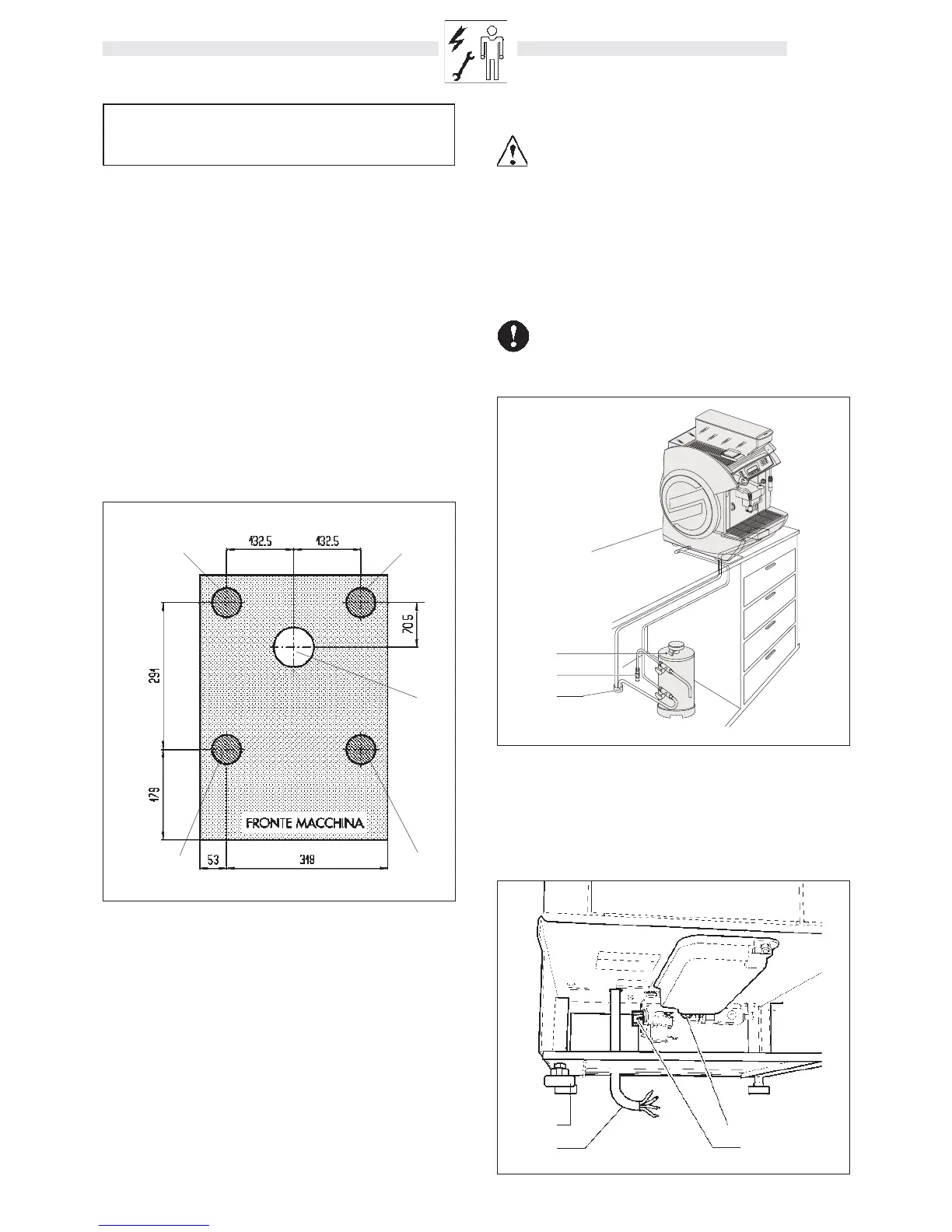

10 - INSTALLAZIONE
10.1 Note sull’ubicazione
• La macchina va installata in locale asciutto e riparato, con
temperatura ambientale: 10° C - 40° C
e umidità massima: 90%.
10.2 Posizionamento della macchina
NOTA - Verificare che il piano preposto all’installazione della
macchina, sia di dimensioni e robustezza adeguate a
sostenere in sicurezza, la macchina stessa.
• Praticare sul piano un foro di Ø 100 mm (A - F. 5).
• Posizionare in modo definitivo, la macchina sul piano di ap-
poggio (i cerchi B - F. 5, indicano la posizione ottimale dei
piedi regolabili).
• Livellare la macchina, agendo sui piedi regolabili (F - F. 7).
A
B B
B
B
• Collegare un tubo di scarico, al raccordo (H - F. 7) e fissarlo
con fascetta a cremagliera.
• Collegare (esclusivamente con tubo e raccordi realizzati in
materiale “per alimenti”) la macchina alla rete di distribuzione
acqua potabile, tramite il raccordo (I - F. 7).
• Inserire i tubi di scarico e carico nel foro A.
F. 7
G
F
H
I
10.3 Collegamento idrico
Attenzione! La durezza dell’acqua non deve mai essere
inferiore a 8
° F.
E’ opportuno alimentare la macchina con acqua trattata con un
dispositivo di decalcificazione, soprattutto in caso di acqua ad
alto contenuto di sali di calcio e magnesio (acqua dura). Accertar-
si che la rete di distribuzione idrica sia di acqua potabile con
pressione comprese tra 1 e 8 Bar.
- Collegare alla rete idrica (D) il depuratore (C).
N.B. prima di allacciare il depuratore alla macchina, ef-
fettuare un lavaggio finchè l’acqua non si presenti limpi-
da, procedere quindi al collegamento del depuratore alla
macchina.
C - DEPURATORE
D - RETE IDRICA
E - CONDOTTO DI SCARICO
F. 6
C
D
E
