Saeco IDEA - Elektrischer Anschluss; Anschluss an Seriellen Eingang

Deutsch
34
10.5 Anschluss an seriellen Eingang
Über einen seriellen Eingang kann die Maschine an die Geräte
der AUTORISIERTEN KUNDENDIENSTSTELLEN angeschlossen
werden, um so Kontrollen und Programmierungen durchzuführen (
(A - F. 10).
Je nach den im Benutzerland der Maschine geltenden
Bestimmungen, muss das Kabel für den Netzanschluss
entweder mit einem allpoligen Netztrennschalter (mit einer
Kontaktöffnung von mindestens 3 mm) oder mit einem
den Vorschriften entsprechenden Stecker ausgestattet sein.
• Der allpolige Netztrennschalter muss der
Stromentnahme der Maschine entsprechen und
imstande sein, alle Polungen der Spannung
abzufangen.
• Überprüfen, ob die elektrischen Kabel der Anlage der
Stromentnahme der Maschine angemessen sind.

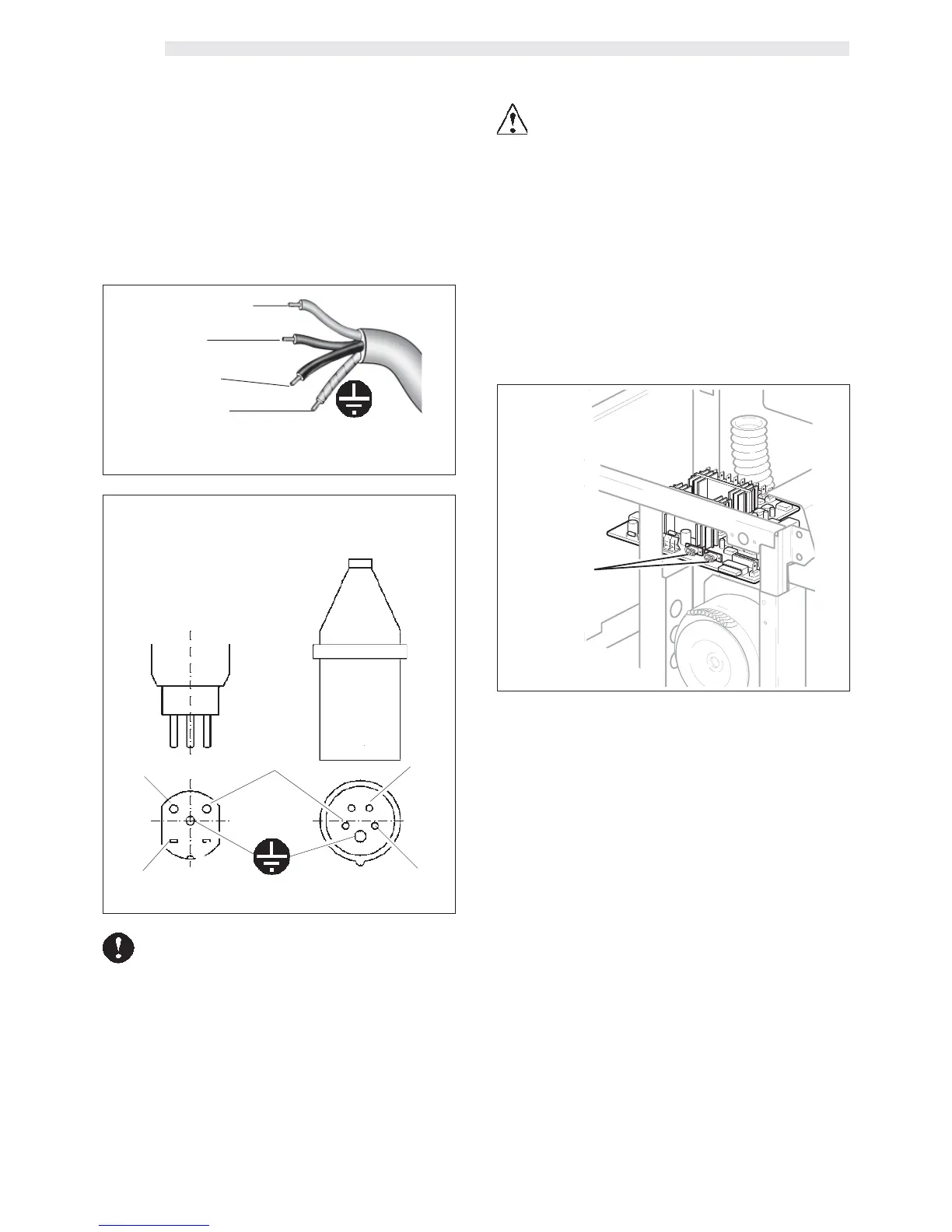

F. 10
A
10.4 Elektrischer Anschluss
HINWEIS - Bei Anlagen mit 400 V Zweiphasenstrom die Phasen
so verwenden, dass die Maschine mit 230 V in
Einphasenstrom versorgt wird (Abb. 8). Für den
Anschluss an 230 V Einphasenstrom ist ein
entsprechender Installationssatz anzufordern
(Code %1034.R09).
• Das Kabel von elektrischer Ernährung (G - F. 7) im Loch A.
F. 8
F. 9
CEI
L
1
L
2
N
L
2
L
1
Nullleiter (N) – Dunkelblau
Phase (L
1
) – Braun
Phase (L
2
) – Schwarz
Erdleiter – Gelb/grün
CH
(Schweiz)
Netzkabel vom Typ H07RNF
Querschnitt 4 x 2,5 mm
2
Anschluss des Steckers an eine Zweiphasenleitung 400 V2N~
Der Anschlusspunkt (Steckdose oder allpoliger
Netztrennschalter) muss sich an einer für den Bediener
leicht zugänglichen Stelle befinden, damit dieser die
Maschine im Bedarfsfall vom Stromnetz trennen kann.
• Das Kabel (G - F. 7) an die elektrische Versorgungsleitung
anschließen.
