Saeco IDEA - Ligação Eléctrica; Ligação Porta Serial

130
Português
10.5 Ligação porta serial
É possível ligar a máquina às aparelhagens dos CENTROS DE
ASSISTÊNCIA AUTORIZADOS para verificações e operações de
programação por meio da porta serial (A - F. 10).
O ponto de ligação (tomada eléctrica ou interruptor
multipolar) tem de ficar em lugar facilmente alcançável
pelo utilizador, para desligar a máquina da linha eléctrica
em caso de necessidade.
• Ligue o cabo (G - F. 7) para a linha de alimentação eléctrica.

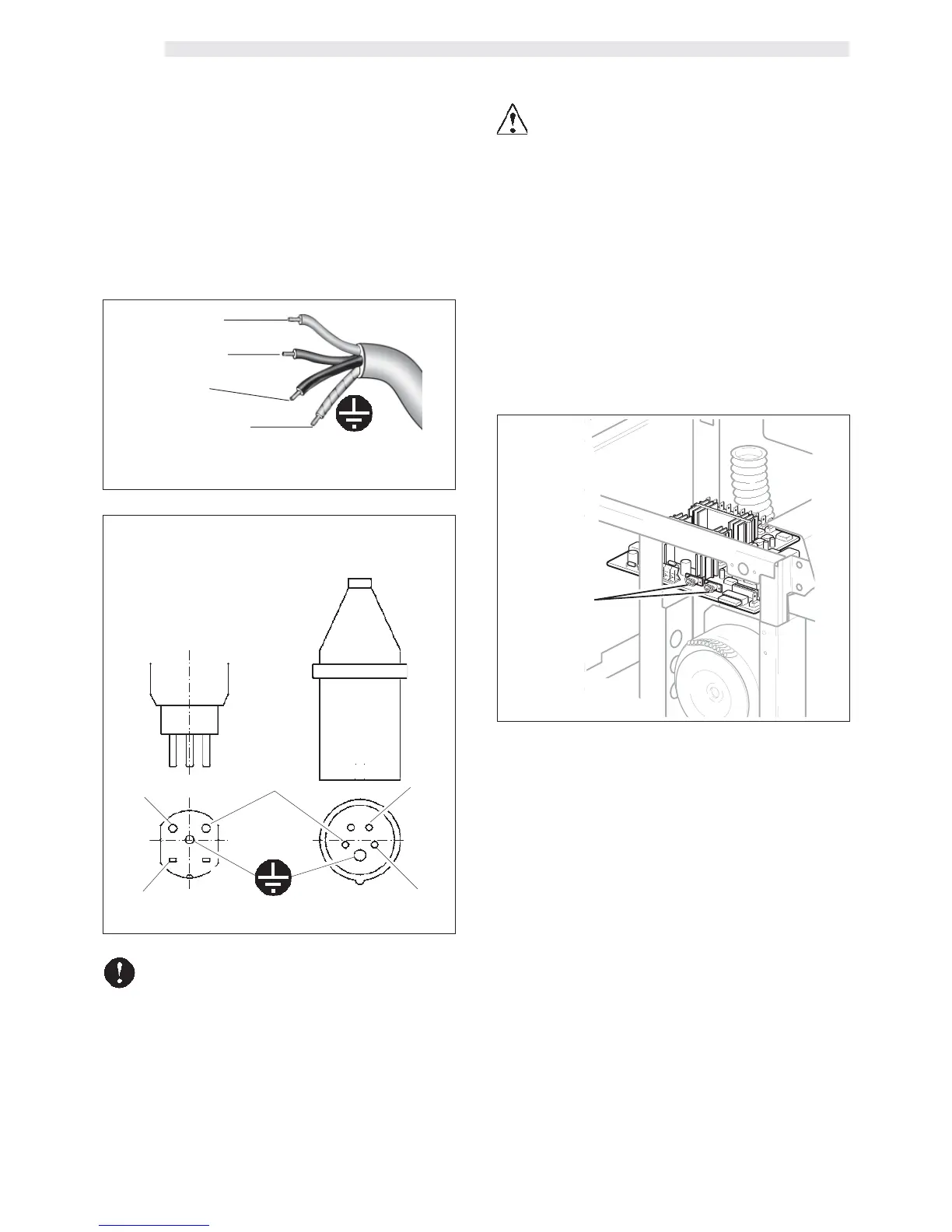

F. 10
A
F. 8
Neutro (N) – Azul
Fase (L
1
) – Marrom
Fase (L
2
) – Preto
Terra – Amarelo/verde
F. 9
CH
(Suíça)
CEI
Cabo de alimentação de tipo
H07RNF secção 4x2,5 mm
2
Ligação de tomada para linha eléctrica bifásica 400 V2N~
10.4 Ligação eléctrica
NOTA - Para instalações de corrente bifásicas 400 V, utilize as
fases para fornecer à máquina 230 V em corrente
monofásica (F. 8). Para a ligação monofásica 230 V,
peça o kit adequado para a instalação (cód.
%1034.R09).
• Introduza o cabo de alimentação eléctrica (G - F. 7) no furo
(A).
L
1
L
2
N
L
2
L
1
Conforme as normas vigentes nos Paises de utilização da
máquina, o cabo de ligação à linha eléctrica tem de ser
equipado com um interruptor multipolar (abertura mínima
dos contactos: 3 mm), ou com uma tomada conforme as
normas mesmas).
• O interruptor multipolar deve ser adequado para o
absorvimento da máquina e para interceptar todas as
polaridades da tensão.
• Verifique que os cabos eléctricos da instalação sejam
proporcionados ao absorvimento da máquina.
