Italiano
8
F. 3
F. 4

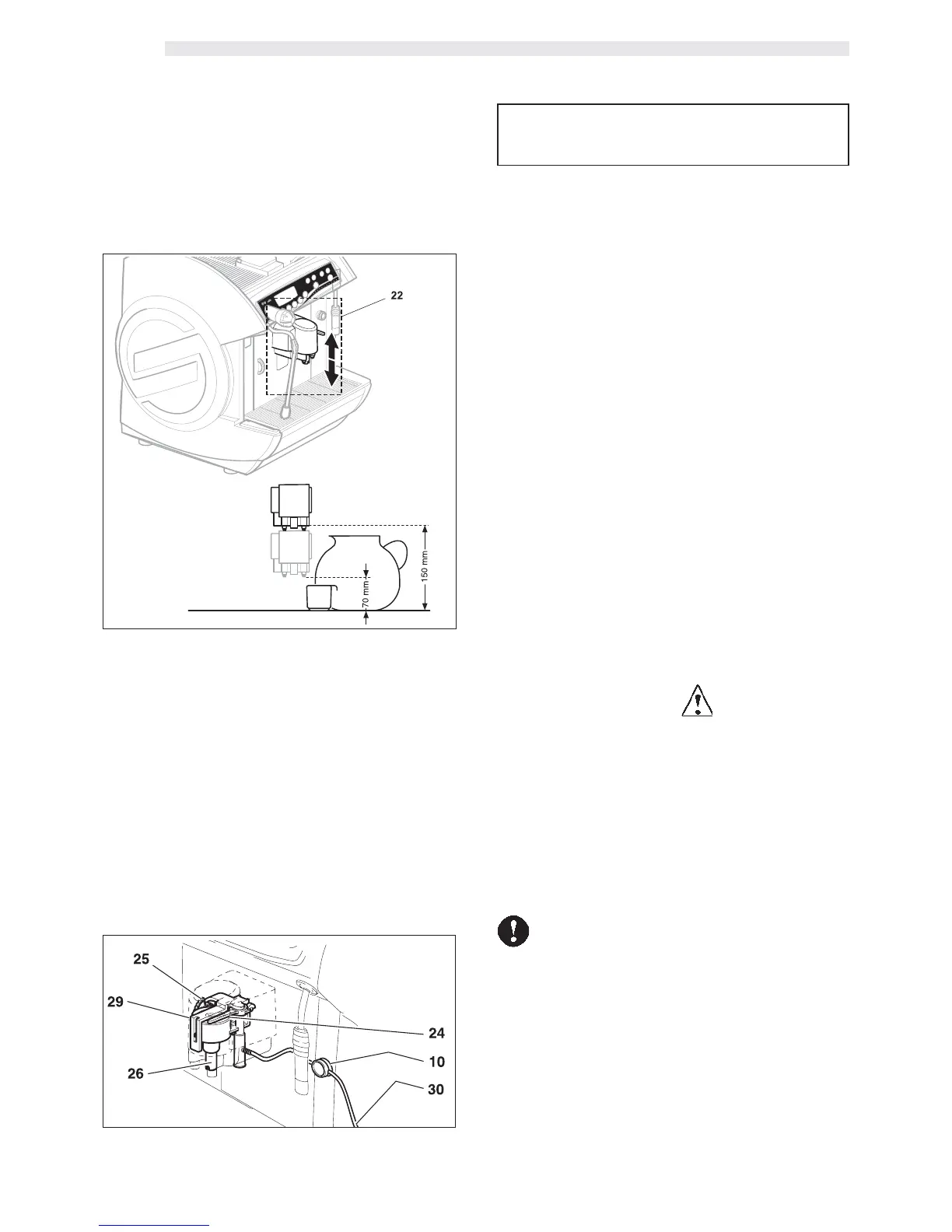

8.4 Gruppo erogatore caffè
La posizione di questo gruppo (22) può essere modificata in
funzione dell’altezza del recipiente utilizzato.
E’ infatti possibile posizionare in alto o in basso l’erogatore.
Si possono così ottenere diverse altezze di erogazione.
8.5 Gruppo Cappuccinatore (F. 4)
Il gruppo cappuccinatore, è composto da:
- tubo di aspirazione latte (30);
- pinza blocca tubo (10);
- cappuccinatore (29);
- regolazione della qualità della crema (24);
- regolazione della temperatura (25);
- Erogatore latte (26).
9 - DISPOSITIVI DI
SICUREZZA
NOTA - Le macchine oggetto della presente pubblicazione, sono
realizzate in conformità alle specifiche Normative euro-
pee vigenti e sono pertanto protette in tutte le parti po-
tenzialmente pericolose.
• Eventuali sovrapressioni nell’impianto idrico preposto
alla produzione di vapore e di acqua calda, vengono inter-
cettate da n° 3 valvole di sicurezza.
• Un termostato impedisce surriscaldamenti delle caldaie.
• La posizione del cassetto raccoglifondi (16) e dello sportello
(15), è controllata da n° 2 microinterruttori che determinano
l’arresto del funzionamento della macchina se uno dei compo-
nenti non è posizionato correttamente; (sul display apparirà
l’indicazione del componente fuori posto).
• Un contaimpulsi elettronico ed uno meccanico, memorizzano
il numero di erogazioni prodotte e consentono la programma-
zione della manutenzione ordinaria.
9.1 Tubi di erogazione vapore ed acqua
calda (escluso allestimento COFFEE) (F. 1)
I tubi erogatori di vapore (17) ed acqua calda (11) sono dotati
di apposite protezioni in gomma (9 e 14) per afferrarli ed orien-
tarli anche se surriscaldati.
9.2 Rischi residui
• Le caratteristiche costruttive delle macchine, oggetto della pre-
sente pubblicazione, non consentono di proteggere l’utilizza-
tore dal getto diretto di vapore o acqua calda (escluso allesti-
mento COFFEE).
• Pericolo di ustioni - Nell’erogazione di acqua calda e di va-
pore, non dirigere i getti verso terzi o verso se stessi. Impugna-
re il tubo, esclusivamente sulle rispettive protezioni anti-ustioni
(9 - 14).
Non utilizzare contenitori che non siano realizzati in ma-
teriale “per alimenti”.
