Saeco IDEA - Conexión Eléctrica; Conexión del Puerto Serie

Español
58
10.5 Conexión del puerto serie
Mediante el puerto serie es posible conectar la máquina a los
aparatos de los CENTROS DE ASISTENCIA AUTORIZADOS para
verificaciones y tareas de programación (A - F. 10).
En función de las normas vigentes en el país de utilización
de la máquina, el cable de conexión a la línea eléctrica,
debe ser predispuesto con un interruptor omnipolar (con
apertura mínima de los contactos de 3 mm) o con una
ficha conforme a las mismas normas.
• El interruptor omnipolar debe ser adecuado al consumo
de la máquina y capaz de interceptar todas las
polaridades de la tensión.
• Verificar que los cables eléctricos del circuito sean
proporcionados al consumo de la máquina.

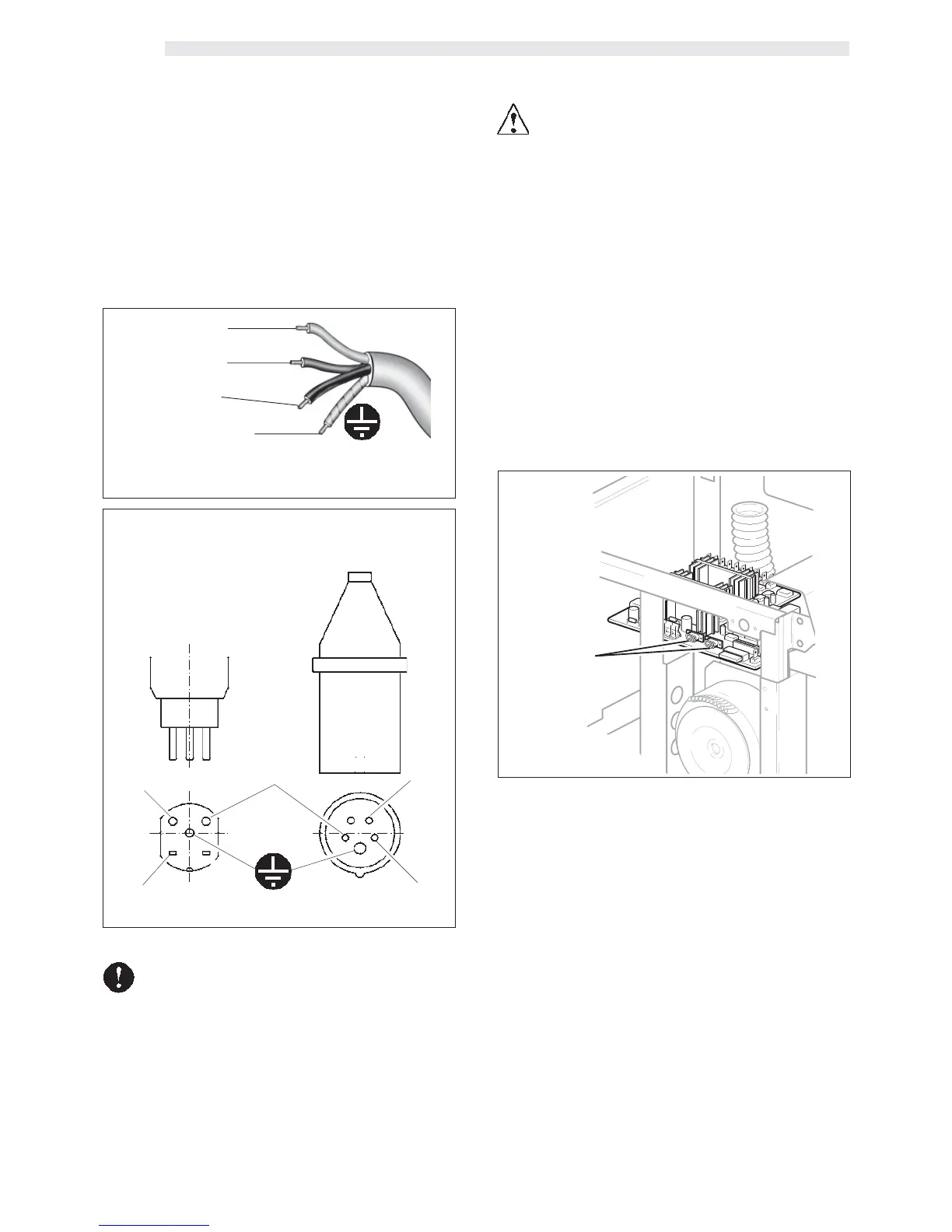

F. 10
A
F. 8
Neutro (N) – Azul
Fase (L
1
) – Marrón
Fase (L
2
) – Negro
Tierra – Amarillo/verde
F. 9
CH
(Suiza)
CEI
Cable de alimentación tipo
H07RNF con una sección de 4x2,5 mm
2
Conexión de la ficha a la línea eléctrica bifásica de
400 V2N~
10.4 Conexión eléctrica
NOTA - Para sistemas con corriente bifásica de 400 V, utilizar
las fases de modo de entregarle a la máquina 230 V de
corriente monofásica (F. 8). Para la conexión monofásica
de 230 V, solicitar el correspondiente conjunto para la
instalación (código %1034.R09).
• Introducir el cable de alimentación eléctrica (G - F. 7) en el
orificio (A).
L
1
L
2
N
L
2
L
1
El punto de conexión (toma eléctrica o interruptor
omnipolar) debe estar situado en un lugar donde el
utilizador pueda llegar fácilmente, para que en caso de
necesidad pueda desconectar la máquina de la línea
eléctrica.
• Conectar el cable (G - F. 7) a la línea de alimentación eléctrica.
