101
Français

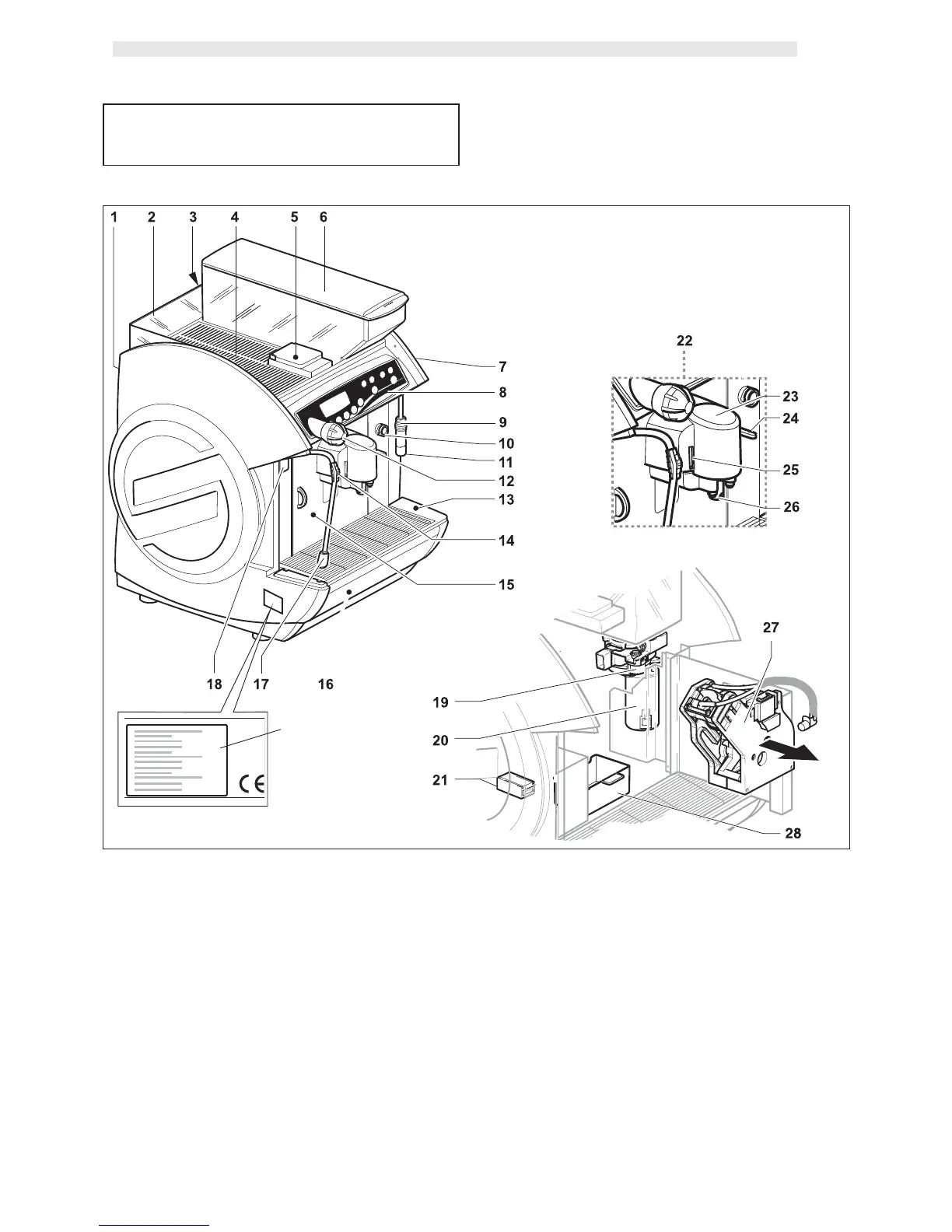

1 - COMPOSITION DE LA
MACHINE
A Plaque CE
1 Panneau gauche
2 Vitre
3 Panneau arrière
4 Plaque chauffante
5 Volet pour café prémoulu
6 Réservoir à café en grains
7 Panneau droit
8 Tableau de commande
9 Protecteur en caoutchouc
10 Pince bloque-tuyaux (équipement CAPPUCCINO)
11 Tuyau de distribution de l’eau chaude (équipement COFFEE exclu)
13 Bac d’égouttement
12 Robinet de distribution de la vapeur (équipement COFFEE exclu)
Dans le sens des aiguilles d’une montre : jet vapeur ouvert
Dans le sens inverse des aiguilles d’une montre : jet vapeur fermé
15 Volet
14 Protecteur en caoutchouc
F. 1
A
REMARQUE - Si non spécifiés dans le texte, les chiffres de position des parties de la machine font référence à cette figure
16 Tiroir à marc
17 Tuyau de distribution de vapeur (équipement COFFEE exclu)
18 Interrupteur général
«I»Fonctions électriques activées - Machine activée -
Lampe voyant, lumineuse.
«O» Fonctions électriques désactivées - Machine éteinte - Voyant de
la touche «I», éteint.
19 Poignée de réglage de la mouture
20 Groupe du moulin à café
21 Compteur mécanique d’impulsions
Affiche le nombre de distributions effectuées par la machine.
22 Unité centrale de distribution de café
23 Couverture pour unité centrale
24 Réglage crème lait (équipement CAPPUCCINO)
25 Réglage de la température (équipement CAPPUCCINO)
26 Distributeur de lait (équipement CAPPUCCINO)
27 Groupe café
28 Bac café moulu
