77
Nederlands

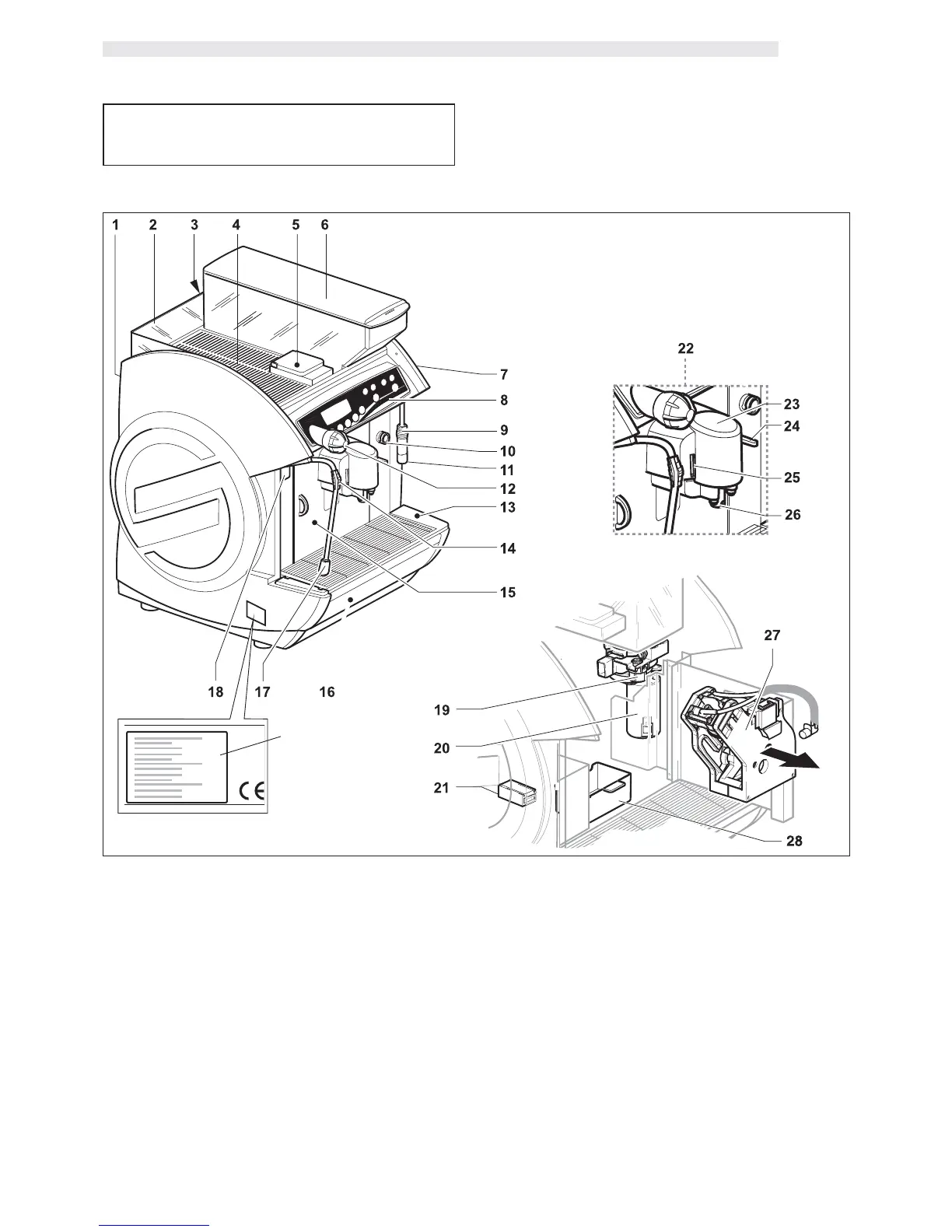

1 - SAMENSTELLING VAN
DE MACHINE
A CE-plaatje
1 Linker paneel
2 Transparant plaatje
3 Achterpaneel
4 Verwarmingsplaat
5 Klep voorgemalen koffie
6 Koffiebonenreservoir
7 Rechter paneel
8 Bedieningspaneel
9 Rubberbescherming
10 Buisklem (model CAPPUCCINO)
11 Straalpijl voor heet water (behalve model COFFEE)
12 Dampkraan (behalve model COFFEE)
Rechtsom: dampstraal open
Linksom: dampstraal dicht
13 Lekbakje
14 Rubberbescherming
15 Deurtje
16 Koffiediklade
F. 1
A
OPMERKING - Indien niet uitdrukkelijk in de tekst aangegeven, hebben de referentienummers van de machineonderdelen betrekking op deze afbeelding.
17 Straalpijp voor damp (behalve model COFFEE)
18 Hoofdschakelaar
“I” - Elektrische functies ingeschakeld – Machine aan -
Controlelampje, verlicht.
“O” -Elektrische functies uitgeschakeld – Machine uit –
Controlelampje van toets “I”, uit.
19 Afstelknop voor maling
20 Koffiemolen
21 Mechanische pulsteller
Geeft het aantal verstrekkingen aan dat de machine
heeft uitgevoerd.
22 Koffieschenkinrichting
23 Afdekking schenkinrichting
24 Afstelling melkroom (voorbereiding van CAPPUCCINO)
25 Afstelling temperatuur (voorbereiding van CAPPUCCINO)
26 Melk distributeur (voorbereiding van CAPPUCCINO)
27 Koffie-unit
28 Poederbakje
