Funciones y características principales
1. Resumen general
Este producto ha sido diseñado para ser usado exclusivamente con la cámara Speed
Dome, el receptor CCTV y el grabador de vídeo digital de Samsung.
• Cámara Speed Dome: Samsung Techwin (SPD-3300/3000/2300/2500/2200/1600),
PELCO-D, PELCO-P, PANASONIC (WV-CS854A), SAMSUNG ELECTRONICS (SCC-643/
641), BOSCH (G3A series)
• Receptor CCTV: SRX-100B
• DVR : Samsung Techwin (SVR-1650/1640/950/1630/430/440, SVR-5416/5116)
• MATRIX: Samsung Techwin (SMX-25632)
2. Características
- Es posible controlar por completo la cámara Speed Dome 255, el receptor CCTV,
el dispositivo Samsung Matrix y el grabador digital de vídeo de Samsung.
- Si la cámara Speed Dome está configurada en recepción de una sola vía (RESPONSE OFF),
entonces es posible conectar un máximo de 16 sub-controladores, incluyendo el
controlador master.
- Si la cámara Speed Dome está configurada en recepción de dos vías (RESPONSE ON),
entonces será posible conectar un máximo de 12 sub-controladores, incluyendo el
controlador master.
- Control de cámara con el joystick, botones de zoom y botones de enfoque.
- Fácil función de movimiento y ajuste de configuración de la ubicación de la cámara.
- Control de cámara sin operador mediante modo de operación automática
Los modelos SPD-2500/1600 están pre-configurados en recepción de dos vías y los
modelos SPD-3300/3000/2300/2200 están pre-configurados en fábrica en recepción de
una vía.
Si el interruptor DIP de la Speed Dome (SPD-2500/2200/1600) está ajustado a una
recepción de una vía, entonces cada sub-controlador podrá ser controlado
independientemente. Si, de lo contrario, está ajustado a una recepción de dos vías, los sub-
controladores no podrán controlarse independientemente.
Los sub-controladores no pueden controlarse si se está usando el controlador master.
• Diferentes cámaras de vigilancia pueden tener diferentes nombres para referirse
a la misma función, dependiendo del fabricante. Ciertos modelos podrán no
disponer de algunas funciones.
Precaución

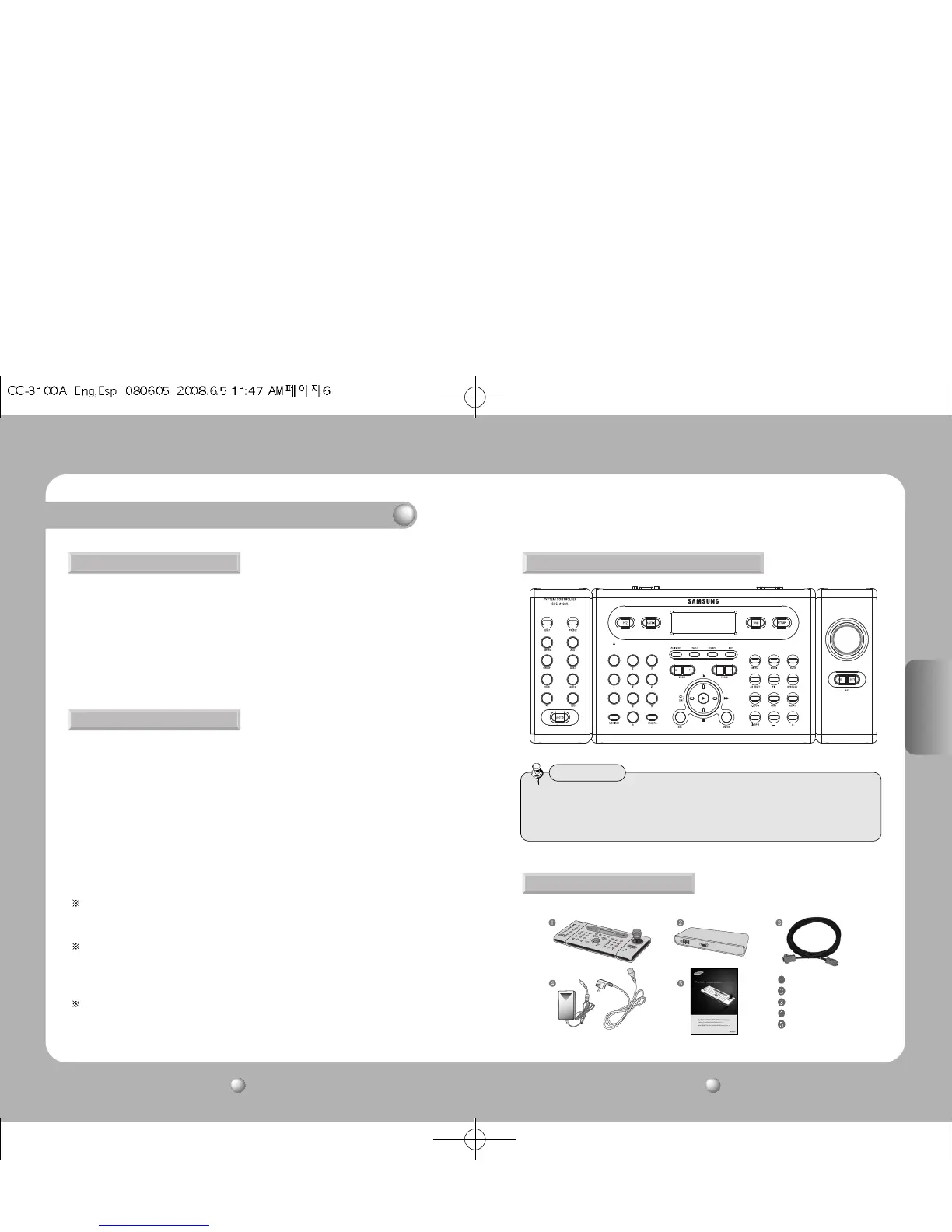

3. Diagramación del Botón controlador
Componentes del producto
1
2
3
S
C
C
-
310
0
A
Controlador SCC-3100A
Caja de conexiones
Cable de conexión del controlador
Adaptador (CC 12V)
Manual del usuario
