Modo DVR
Modo controlador

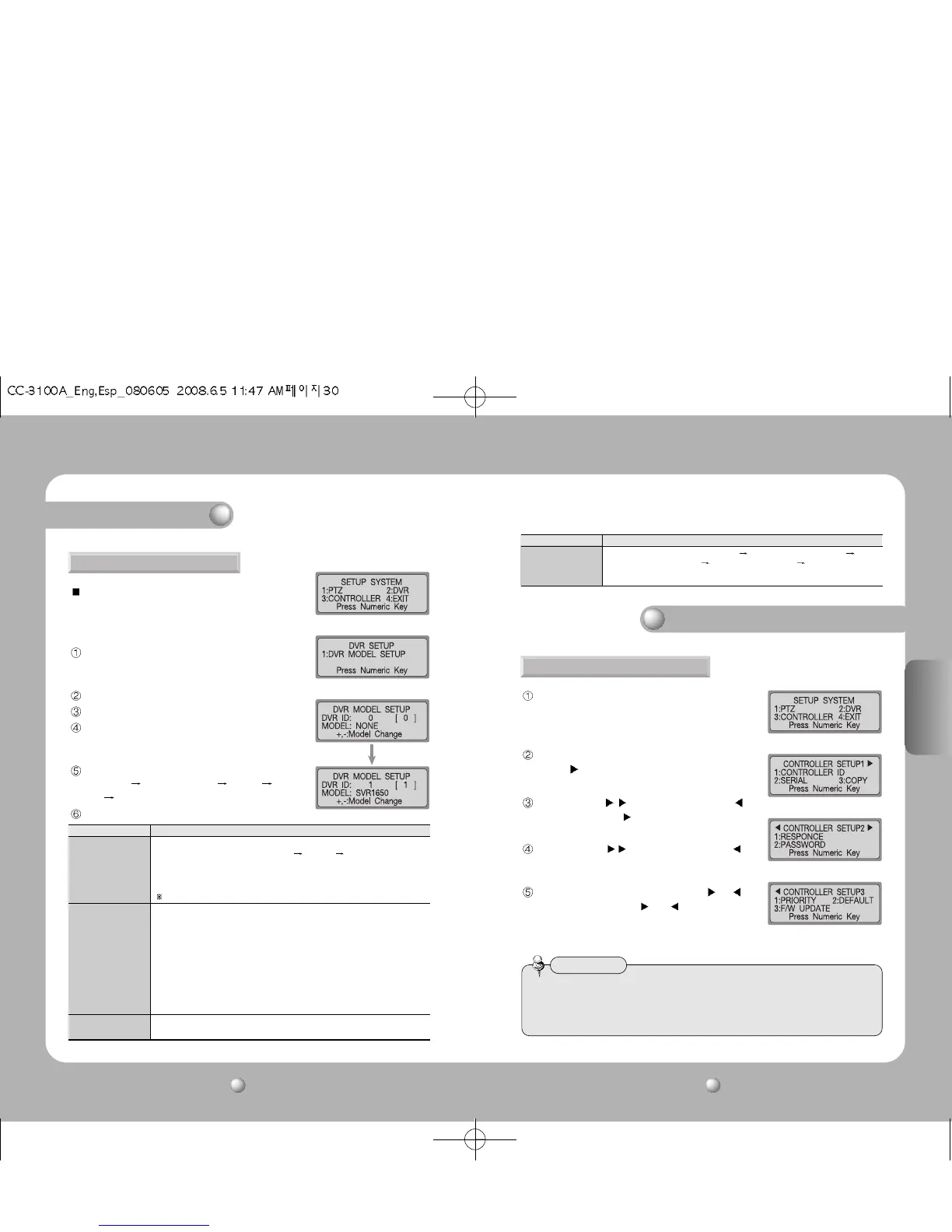

Pulse el botón de configuración (SETUP) en la pantalla inicial
para desplegar el menú de configuración del sistema [SETUP
SYSTEM].
Pulse el botón 2 para activar el menú [DVR SETUP].
Pulse el botón 1 para activar el menú [DVR Model SETUP].
Para configurar la ID del DVR, pulse un número en el pulsador.
Cuando se cambie la ID del DVR, el nombre del modelo del
DVR guardado en EEPROM aparecerá en el monitor LCD.
Para cambiar el nombre del modelo del DVR, pulse los botones
+ y - (S-DVR
SVR-1650/1640/950 SVR-440 SVR-
1630
SVR-430).
Para terminar el proceso de configuración, pulse el botón ENTER.
Configuración DVR MODEL
Este menú sirve para configurar la ID y el modelo del DVR
para que éste pueda funcionar mediante un controlador.
Los sub-controladores no podrán usarse si el controlador
master está en modo de configuración.
Pulse el botón de configuración (SETUP) en la pantalla
inicial para desplegar el menú de configuración del
sistema [SETUP SYSTEM].
Pulse el botón 3 para activar el menú [CONTROLLER
SETUP 1
].
Pulse el botón para activar el menú [
CONTROLLER SETUP 2 ].
Pulse el botón para activar el menú [
CONTROLLER SETUP 3].
En el menú [CONTROLLER SETUP 1 ], [
CONTROLLER SETUP 2 ] o [ CONTROLLER
SETUP 3], pulse un número del menú para abrir un
menú de configuración.
1. Modo de configuración
• Pulse el botón ESC para ir al modo de configuración superior.
• Podrá agregarse el menú de configuración del controlador para así ampliar la
funcionalidad del controlador.
Referencia
Contenidos
• Cuando se conecte a un SVR-1650/1640/950, la ID del sistema [SYSTEM ID] deberá ser la misma
que la ID del DVR del controlador (Red del menú RS422/485 SYSTEM ID).
•
Cuando se conecte el SVR-1650/1640/950 al controlador, use el puerto A a la izquierda del RS422/485, ubicado
en la parte posterior. El Puerto B es para la conexión SPEED DOME. Para la conexión del RS485, coloque los
interruptores 1 y 2 de la terminal TERM en posición ON (ubicados junto al puerto RS422/485).
Unifica el modelo de los SVR-1650/1640/950/440 con el SVR- 1650.
• Cuando se conecte a un SVR-1630, la dirección de control del teclado del SVR-1630 deberá ser la
misma que la ID del DVR del controlador (mez. del ajuste del sistema del menú).
•
Para el menú RS422/485 COM2 del SVR-1630 (puerto de serie de ajuste del sistema del menú), el
dispositivo deberá estar configurado a SCC-3100 y la interfaz a RS-485; mientras que para el menú
RS422/485 COM4 (puerto de serie de ajuste del sistema del menú), el dispositivo deberá estar
configurado a SPD-2500 (en caso de que haya un SPD-2500 conectado) y la interfaz a RS-485.
• Cuando controle una cámara PTZ por medio de un SVR-1630, deberá conectar el SVR-1630 y el
controlador al COM2 RX+/RX y conectar el SVR-1630 y la cámara PTZ al COM4 RX+/RX-.
• En el menú de ajuste del canal del SVR-1630, también se deberá ajustar el puerto PTZ de cada uno
de los canales al COM4 y ajustar la dirección para que sea la misma que la ID de la cámara PTZ.
• Cuando se conecte a un SVR-430, la ID del sistema del SVR-430 deberá ser la misma que la ID del
DVR del controlador (ID del sistema [SYSTEM ID] RS422/485 de comunicación/red del menú).
Modelo
SVR-1650/1640/950
SVR-1630
SVR-430
Al entrar '1'
Contenidos
• Para conectarse al SVR-5416/5116: Sistema Configuración controlador remoto Verificar
puerto serial (RS232/RS485) Configuración puerto serial Puerto de comunicación
1/Configuración de número de equipo (la configuración del puerto debe ser idéntica a la
configuración del controlador de comunicaciones. Predeterminada (9600, 8, N, 1))
Modelo
SVR-5416/5116
CONTROLADOR DE SISTEMA Manual del usuario
31
ESPAÑOL
CONTROLADOR DE SISTEMA Manual del usuario
30
