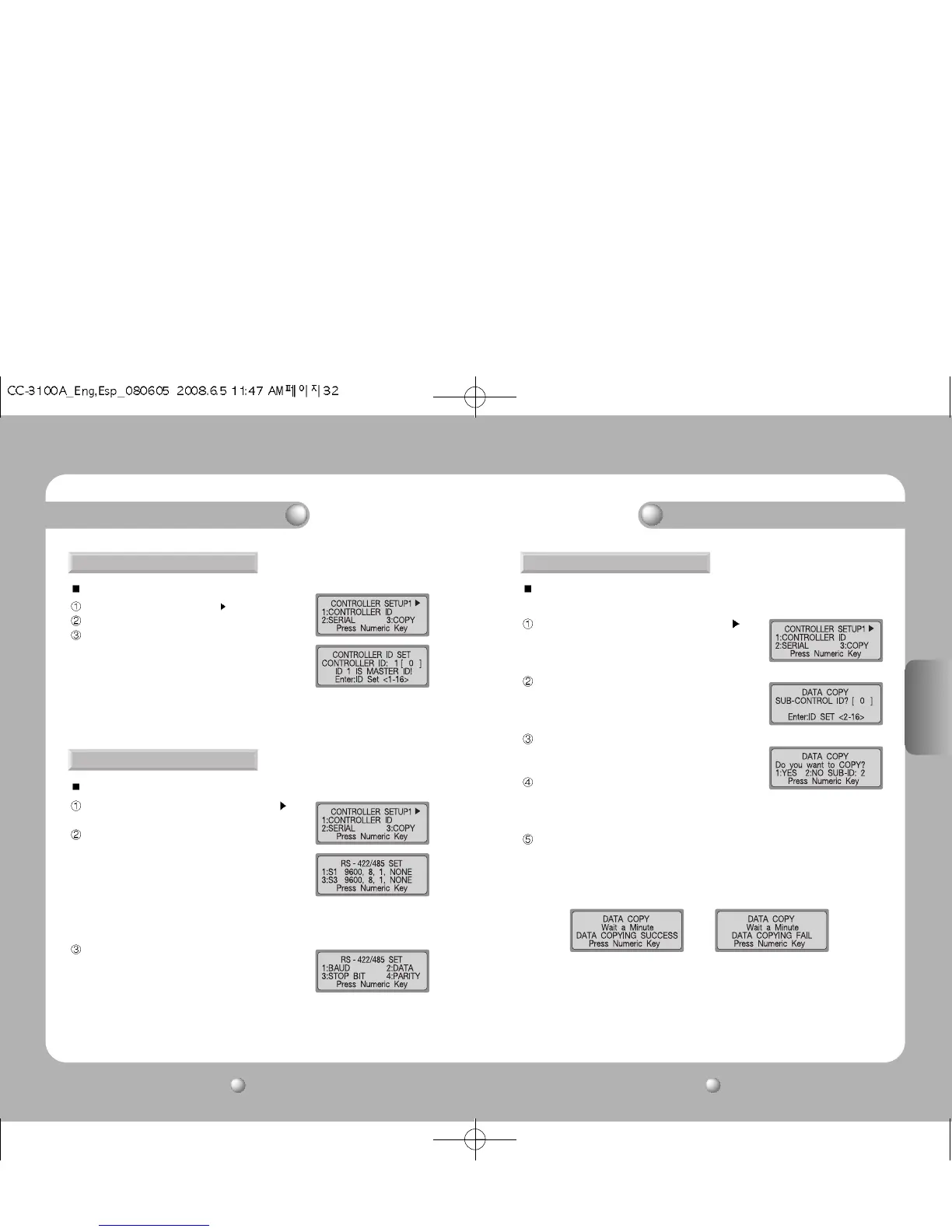

Samsung SCC-3100A - Configuración de la ID; Configuración del SERIAL; Data Copy

Modo controlador Modo controlador
Pulse el botón 1 en el menú [Controller SETUP 1 ] (consulte la pág. 31).
Para introducir una ID para el controlador, pulse un número en el pulsador.
Para configurar la ID del controlador, pulse el botón ENTER.
• Asigne el número 1 para configurar la ID del controlador
del controlador master.
• Cuanto más bajo sea el número de la ID, mayor prioridad
tendrá el controlador.
• Los sub-controladores sólo podrán utilizarse cuando
estén conectados a un controlador master; los sub-controladores no podrán utilizarse
independientemente.
2. Configuración de la ID
3. Configuración del SERIAL
Pulse el botón 2 en el menú [CONTROLLER SETUP 1 ]
(consulte la pág. 31).
Pulse el botón 1 para activar la pantalla de ajuste PORT del puerto de serie 1
(puerto de conexión del DVR/cámara PTZ). Pulse el botón 2 para activar la
pantalla de ajuste PORT del puerto de serie 2 (puerto reservado).
• El valor que se muestra en cada uno de los pasos indica el
valor de ajuste actual.
• Los índices de baudios [BAUD RATE], de velocidad de
transmisión de datos [DATA BIT], de detención [STOP BIT] y de paridad [PARITY BIT] para el puerto
PORT 2 de conexión al sub-controlador, son índices fijos y no pueden cambiarse.
Se mostrará la pantalla de ajuste de PORT. Pulse en
número para acceder a un menú de ajuste.
1:
Ajusta el índice de baudios [BAUD RATE]. (4800, 9600, 19200, 38400)
2: Ajusta el índice de transferencia de datos [DATA BIT]. (8BIT, 7BIT)
3: Ajusta el índice de detención [STOP BIT]. (1BIT, 2BIT)
4:
Ajusta el índice de paridad [PARITY BIT]. (NINGUNO [NONE], INPAR [ODD],PAR [EVEN]).
• Los valores pre-determinados en fábrica para el serial del controlador son 9600 (BAUD RATE),
8BIT (DATA BIT), 1BIT (STOP BIT) y NONE (PARITY BIT).
Pulse el botón 3 en el menú [CONTROLLER SETUP 1 ]
(consulte la pág. 31).
Para introducir el número de la ID para el sub-controlador
en el que se copiarán los datos, pulse un número en el
pulsador.
Para configurar la ID del controlador, pulse el botón
ENTER.
Para empezar a copiar datos, pulse el botón 1.
Pulse el botón 2 para volver al menú anterior.
Cuando haya finalizado el proceso de copia de datos, aparecerá el mensaje [DATA
COPYING SUCCESS].
Si ha habido un error durante el proceso de copia de datos, aparecerá el mensaje [DATA
COPYING FAIL].
• El proceso de copia de datos tiene una duración de entre 7 y 10 segundos
aproximadamente.
Este menú sólo está disponible para el controlador master (ID: 1).
4. DATA COPY
Este menú sirve para configurar el puerto de serie a fin de poder conectar dispositivos externos al controlador.
[DATA COPY SUCCESSFUL] [DATA COPY FAILURE]
Este menú sirve para configurar la ID del controlador. Este menú sirve para copiar datos del menú del controlador master a un sub-
controlador. El valor de la ID del controlador no se copiará.
