Samsung SCC-3100A - Conexión General; Conexión a Través del SVR-1650;1640;950;440; Nombres y Funciones de cada una de las Partes; Sección de Configuración de la Cámara

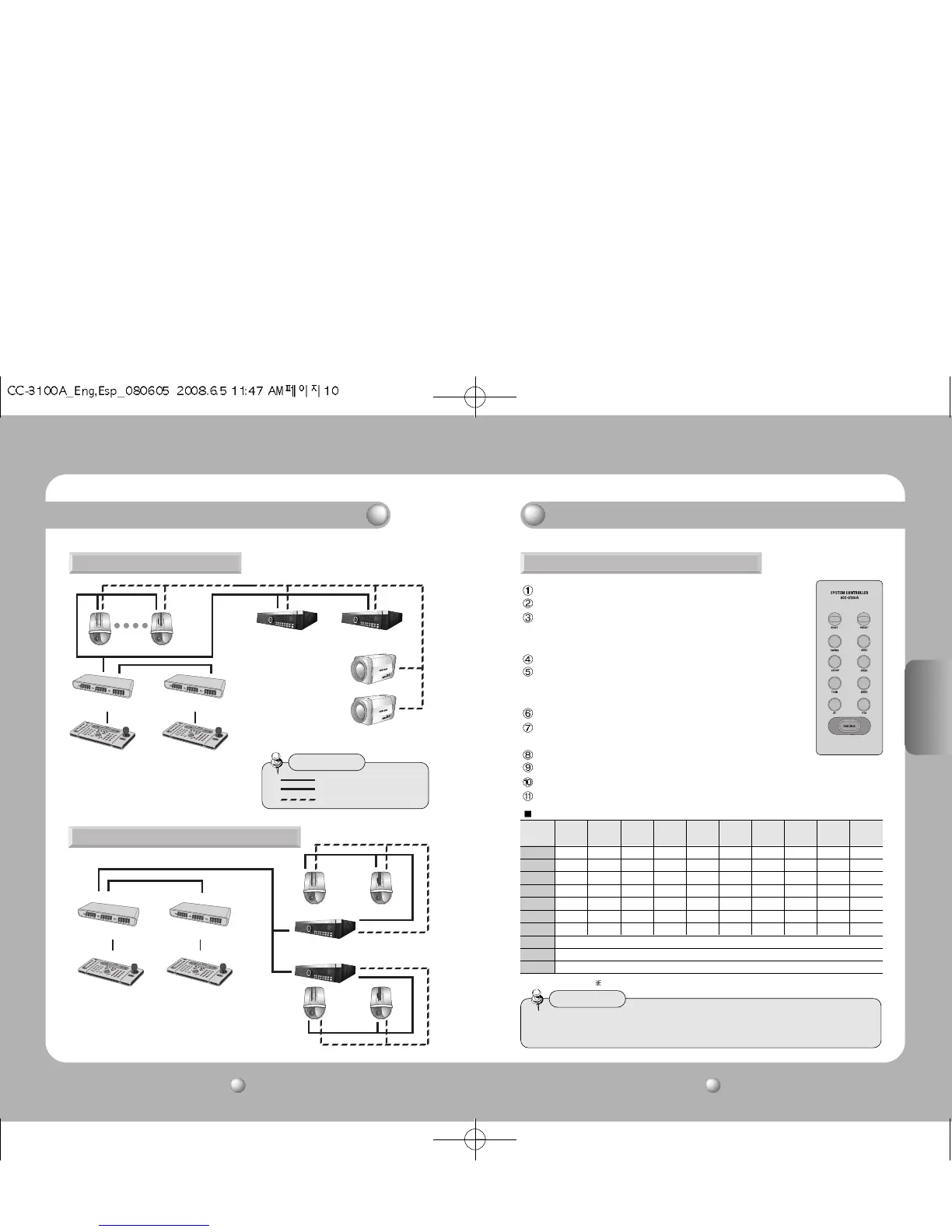

6. Conexión a través del SVR-1650/1640/950/440
Cámara
Dome PTZ
Cámara
Dome PTZ
SVR-1650/1640/950/440: máx. 255.
Caja de conexiones Caja de conexiones
Sub-controlador
(se permite un máximo
de 15 conexiones)
Controlador master
Resumen general del sistema Nombres y funciones de cada una de las partes
1.Sección de configuración de la cámara
RESET : restablece la alimentación de la cámara.
PRESET : desplaza la cámara a la ubicación pre-configurada (consulte la pág. 21).
SWING : se desplaza continuamente en sentido horizontal
(panorámico) o vertical (inclinación) entre dos ubicaciones
designadas. Consulte la pág. 22.
AUX 1 : activa y desactiva alternativamente el dispositivo externo AUX.
GROUP : repite procesos de vigilancia secuenciados de las ubicaciones
previamente asignadas con índices e intervalos de movimiento pre-
configurados (consulte la pág. 23).
AUX 2 : activa y desactiva alternativamente el dispositivo externo AUX 2.
TOUR : configura más de 1 grupo por recorrido y realiza continuas
acciones de grupo (consulte la pág. 24).
AUX 3 : activa y desactiva alternativamente las luces alrededor de la cámara.
AF : ajusta el enfoque a posición manual o automática después de haber usado la cámara (consulte la pág. 28).
OSD : ajusta el menú de pantalla de la cámara (consulte la pág. 29).
FUNCTION : se utiliza para realizar 2 o más funciones simultáneamente (consulte la pág. 12).
• Algunos botones en la sección de configuración de la cámara podrían no ser compatibles
o podrían usarse de manera distinta dependiendo del fabricante de la cámara.
Precaución
•
El SVR-1630 no puede usar la conexión general.
5. Conexión general
Cámara
Dome PTZ
Cámara CCD
DVR
Cámara Dome + DVR: máx. 255.
Caja de conexiones Caja de conexiones
Sub-controlador
(se permite un máximo de
15 conexiones)
Controlador master
: Cable de conexión del controlador
: RS-485/422
: Cable del vídeo
Comentarios
CONTROLADOR DE SISTEMA Manual del usuario
11
ESPAÑOL
CONTROLADOR DE SISTEMA Manual del usuario
10
Botones compatibles en equipos de varios fabricantes
RESET
PRESET
TOUR
SWING
GROUP
AF
OSD
AUX 1 AUX 1- sólo se aplica a sistemas con terminales AUX 1. (sólo SRX-100B)
AUX 2 AUX 2- sólo se aplica a sistemas con terminales AUX 2. (sólo SRX-100B)
AUX 3 sólo se aplica a sistemas con alojamiento y receptores que sean compatibles con la función de luz. (sólo SRX-100B)
SPD-3300
O
O
O
O
O
O
O
SPD-3000
O
O
O
O
O
O
O
SPD-2300
O
O
O
O
O
O
O
SPD-2500
O
O
O
O
O
O
O
SPD-2200
O
O
O
O
O
O
O
SPD-1600
O
O
O
O
O
O
O
PELCO-D
O
O
X
X
X
O
O
PANASONIC
(WV-CS854A)
O
O
X
O (AUTO-PAN)
O (AUTO-PAN)
O
O
SAMSUNG
ELECTRONICS
(SCC-643/641)
X
O
X
O(SCAN)
O
O
BOSCH
(G3A series)
X
O
X
X
X
X
O
El PELCO-P protocolo soporta unicamente las funciones de Preset, Reset, OSD, y Swing (Auto-Pan) solamente.
