Resumen general del sistema Resumen general del sistema

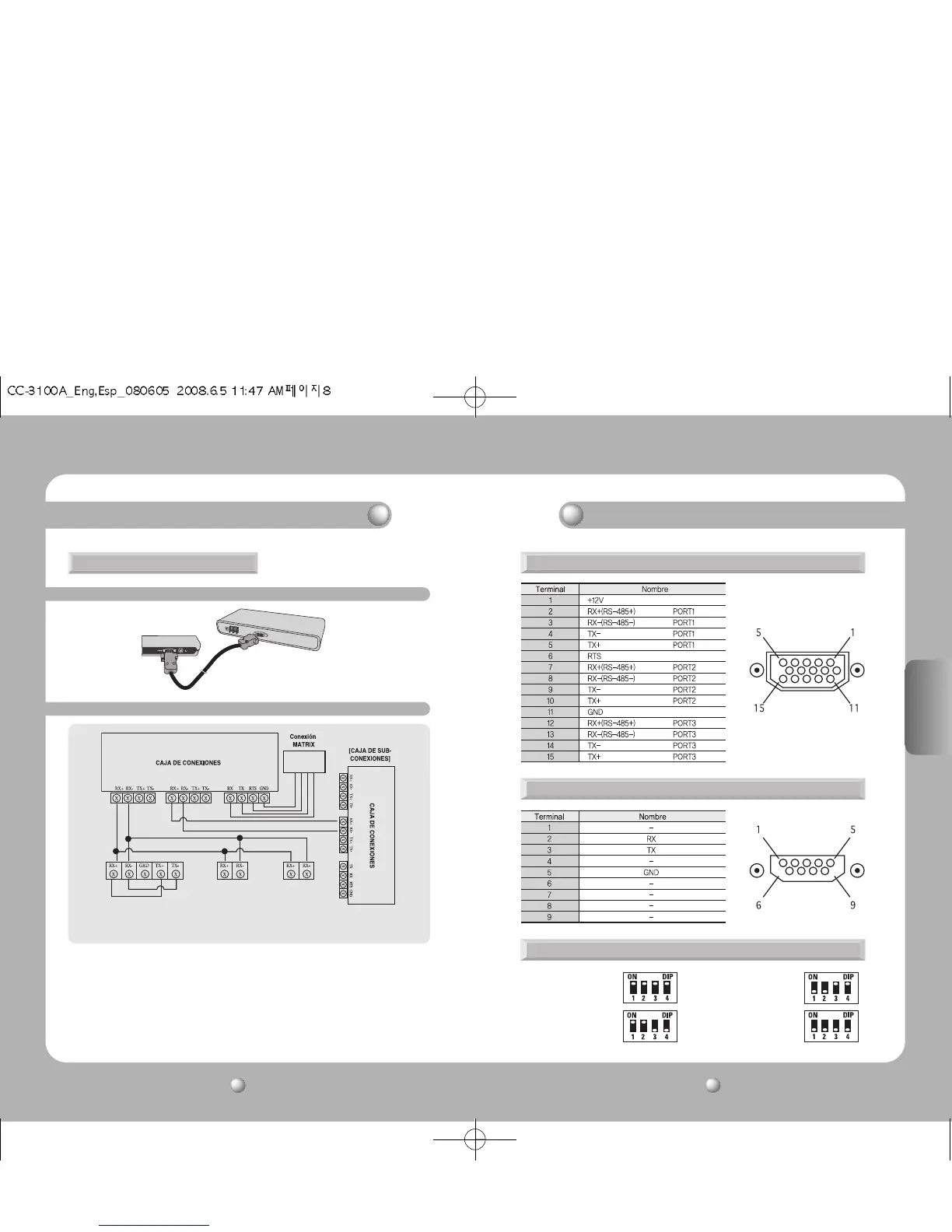

2. Distribución de patillas de RS-485/422 (Conectores SUB_D_HEMBRA)
3. Distribución de patillas de RS-232C (Conectores SUB_D_MACHO)
• RS-485 Terminación ON • RS-422 Terminación ON
• RS-485 Terminación OFF • RS-422 Terminación OFF
4. Interruptor DIP (conjunto en línea dual) de la caja de conexiones
1-2 Conexión de la caja de conexiones y de los dispositivos externos
1-1 Conexión del controlador y de la caja de conexiones
[Conexión SVR-1650/1640/950/1630/430/440]
* RX+ y TX+ / RX- y TX- deberán cortocircuitarse.
[Conexión SVR-1630] [Conexión PTZ]
(SPD-3300/3000/2300,
SPD-2500/2200/1600)
* RX+=DATA+
RX- =DATA
1. Conexiones del sistema
• Todas las funciones compatibles de SPEED DOME podrán controlarse cuando la cámara PTZ esté
conectada a través del SVR-1650/1640/950.
• Cuando el dispositivo esté conectado con un SVR-1630, sólo podrán usarse cámaras PTZ de la serie SPD.
• Cuando se controle una cámara PTZ por medio de un SVR-1630, habrá un retraso y la respuesta
podrá ser lenta.
• Cuando se controle una cámara PTZ por medio de un sub-controlador, habrá un retraso y la
respuesta podrá ser lenta.
