Sanwa CD731A - 電圧 （V） 測定

−9−
1）測定対象
DCV：電池や直流回路の電圧を測ります。
ACV ：電灯線電圧などの正弦波交流電圧を測ります。
2）測定レンジ
DCV：400mV〜1000V（5レンジ），ACV：4V〜750V（4レンジ）
3）測定方法
①テストリードの赤プラグを＋測定端子に、黒プラグをCOM
−端子に差し込みます。
②ファンクションスイッチをV● /〜に合わせます。
③セレクトスイッチで ●（DCV）または〜（ACV）を選択します。
④DCVの場合、被測定回路のマイナス電位側に黒のテストピ
ンを、プラス電位側に赤のテストピンを接触させます。
・逆に接続しますと−付号付きで表示されます。
⑤表示器の表示を読み取ります。
⑥測定後は被測定回路から赤黒のテストピンをはずします。
⑦ファンクションスイッチをOFFに戻します。
●テストリード開放時に表示が変動しますが故障ではありません。
●本器の交流検波方式は平均値方式のため、正弦波以外の波形で
は測定値に誤差が生じます。（周波数範囲は40〜500Hz）
●AC400mVレンジに設定できますが、確度保証はしておりません。
●AC 4 Vレンジでは、0入力時に3〜9カウント程度、数字が残ります。
●
TVの水平発振出力回路の電圧測定では誤動作することがあります。
5-2 電圧（V）測定 最大測定電圧 直流電圧 DC1000V､交流電圧 AC750V
1. 最大測定入力電圧を超えた入力信号を加えないこと。
2. 測定中はファンクションスイッチを切り換えないこと。
3. 測定中はテストリードのつばよりテストピン側を持たないこと。
警 告

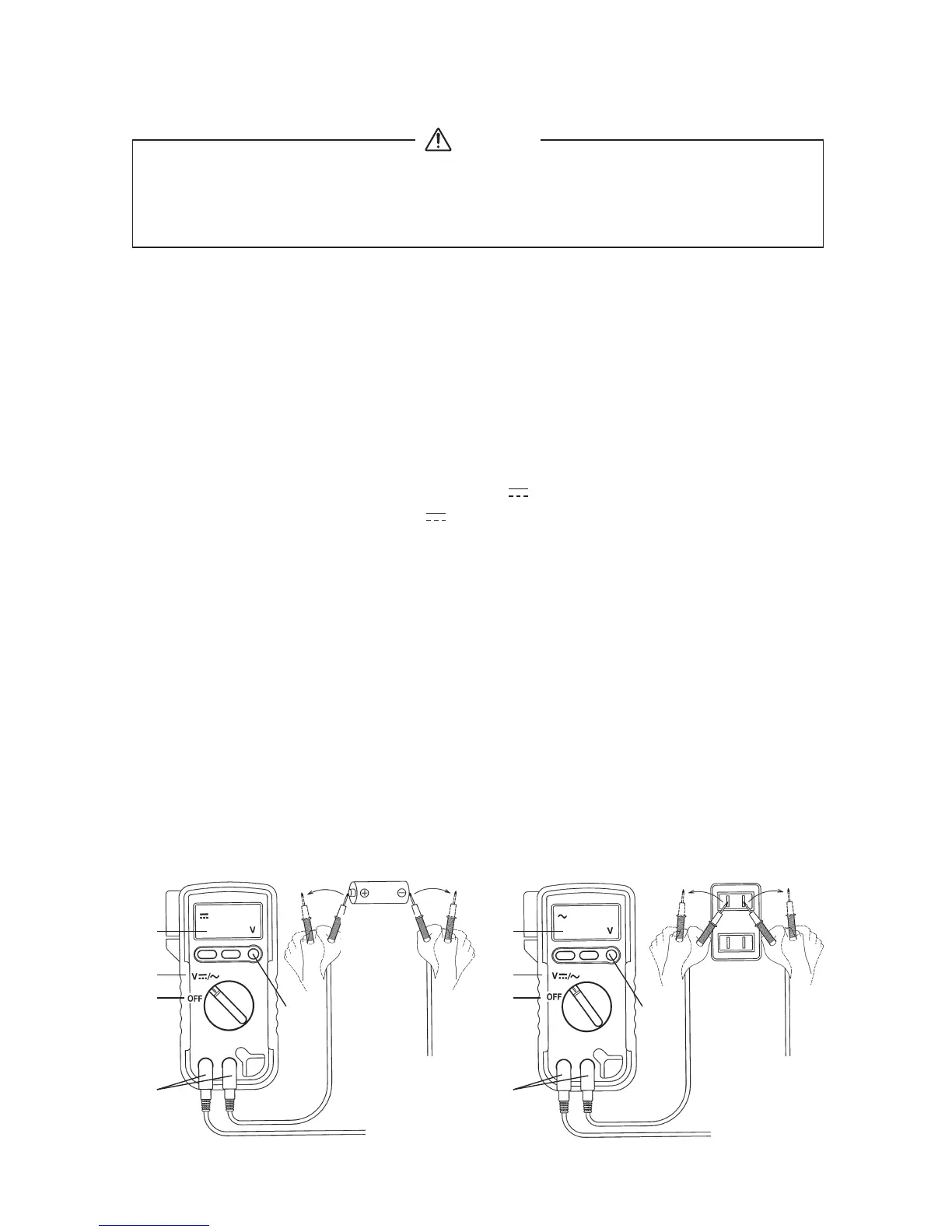

〔Fig 6〕
ACV測定
Measuring ACV
〔Fig 5〕
DCV測定
Measuring DCV
コンセント
Outlet
電池
Battery
④
①
⑤
⑥
③
②
⑦
④⑥
⑥⑥
④
①
⑤
③
②
⑦
