Sanwa CD731A - 直流高電圧プローブ （Hv-60） による測定

−20−
5-8-4 直流高電圧プローブ（HV - 60）による測定 最大測定電圧 DC30kV
1.このプローブは微小電流回路測定用です。送電線などの強電
用には使用しないこと。
2.
プローブの最大測定電圧 （ DC30kV） を超える電圧は印加しないこと。
3.測定中は他のファンクションに切り換えないこと。
4.測定中はプローブのつばより測定ピン側を持たないこと。
警 告
1）測定対象：テレビのブラウン管などのアノード電圧、フォー
カス用高電圧など高インピーダンス回路の電圧測定
2）測定レンジ：DC1000Vレンジを使用
3）測定方法
①高圧プローブの赤プラグをV入力端子に、黒プラグをCOM
入力端子に差し込みます。
②ファンクションスイッチをDCVに合わせ、レンジホールド
スイッチでDC1000Vレンジにします。
③被測定物のアースラインに黒のクリップを接続し、被測定
箇所にプローブ先端のピンをあてます。
④表示器の表示値を0.1倍してkV単位で読み取ります。
⑤測定後は被測定回路からピンを離してから、クリップをは
ずします。
●HV-60は交流電圧の測定には使用できません。
④
②
①
⑤
③
ブラウン管
CRT
③
アノード
Anode

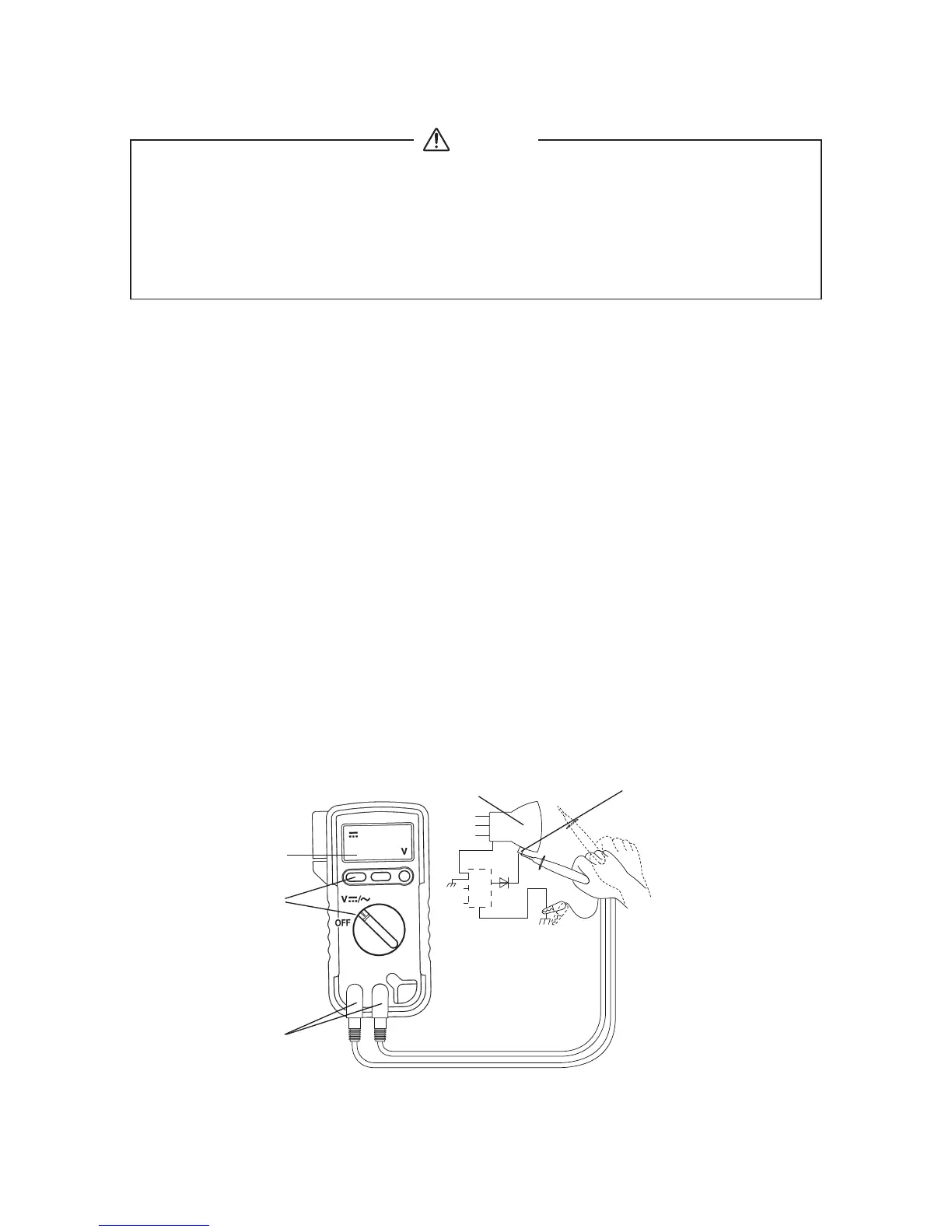

〔Fig 17〕
