Sanwa CD731A - ダイオード （ ） テスト

●
−11−
5-4 ダイオード（）テスト
1）使用対象
ダイオードの良否をテストします。
2）使用方法
①テストリードの赤プラグを ＋測定端子に、黒プラグを−
COM入力端子に差し込みます。
②ファンクションスイッチをΩ/● /●に合わせます。
③
セレクトスイッチ で  を選択します。（表示器の上方に表示される）
④ダイオードのカソード側に黒のテストピンを、アノード側
に赤のテストピンを接続します。
⑤
表示器にダイオードの順方向電圧降下が表示されます。特殊品
を除き、ダイオードの種類により、0.2〜0.7Vのほぼ一定値です。
⑥ダイオードのアノード、カソードを入れ換えて接続します。
この時の表示値がテストピンをはずしたときと同じ値であれば合格です。
※⑤・⑥の確認ができれば、ダイオードは正常です。
⑦測定後は被測定物から赤黒のテストピンをはずします。
⑧ファンクションスイッチをOFFに戻します。
●入力端子間の開放電圧は約1.1〜1.5Vです。
●ダイオードの順方向電圧が、開放電圧以上の場合は、順方向
テストのときでも「OL」表示となります。

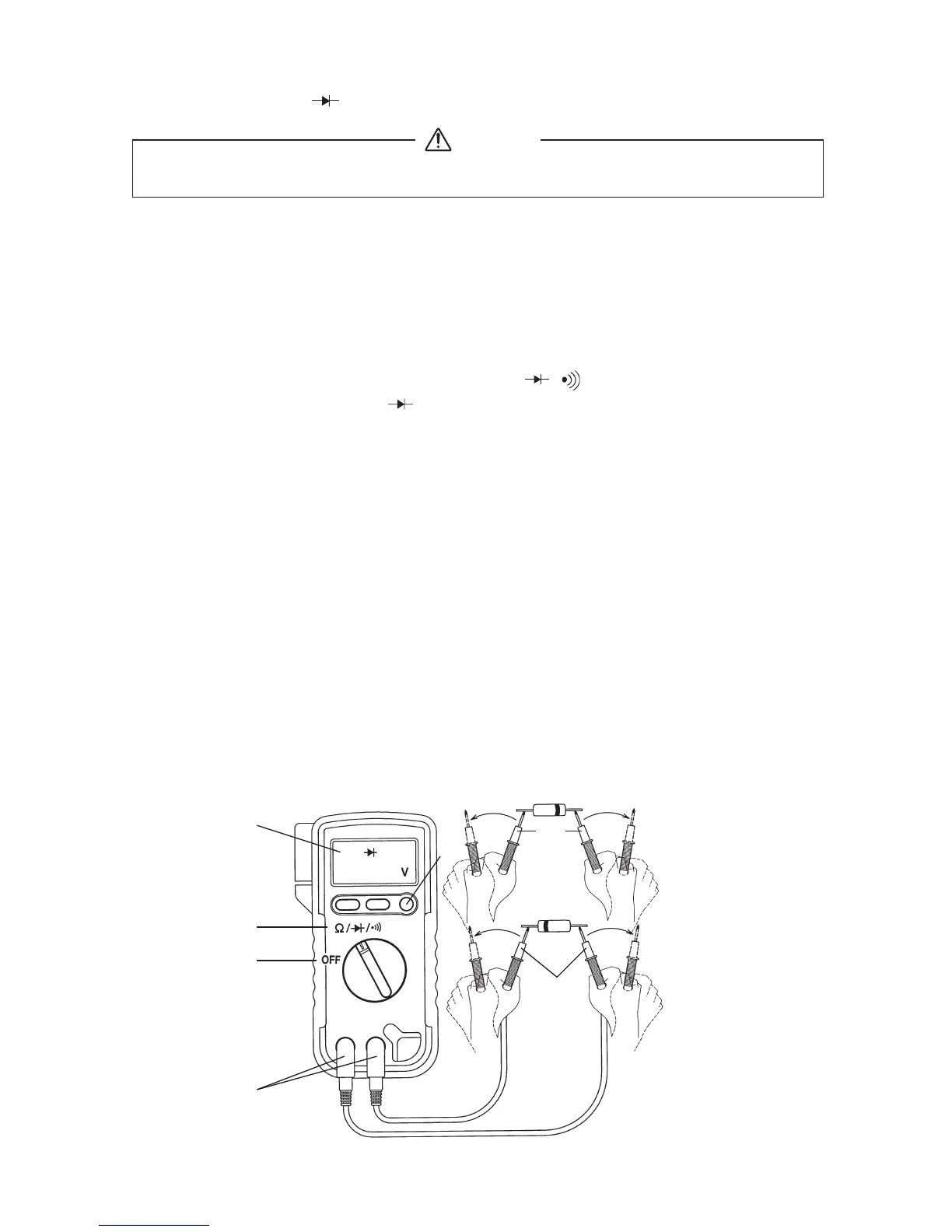

〔Fig 8〕
アノード
Anode
カソード
Cathode
ダイオード
Diode
③
⑦⑦
⑤･⑦
②
測定端子には外部よりの電圧を絶対に加えないこと。
警 告
④
①
⑧
⑥
