Sanwa CD731A - 静電容量 （ ） 測定

−13−−13−
5-6 静電容量（ ）測定
1）測定対象
コンデンサの静電容量を測ります。
2）測定レンジ
40nF〜100μFまでの 5 レンジ（参考、1000nF＝1μF）
3）測定方法
①テストリードの赤プラグを＋測定端子に、テストリードの
黒プラグをCOM−端子に差し込みます。
②ファンクションスイッチを● に合わせます。
③セレクトスイッチを押して、表示器の表示を00.00nFにしま
す（表示器上方にRELが表示される）。
④コンデンサに赤黒のテストピンをそれぞれあてます。
⑤表示器の表示値を読みとります。
⑥測定後は被測定物から赤黒のテストピンをはなします。
⑦ファンクションスイッチをOFFに戻します。
●コンデンサに充電された電荷は測定前に必ず、放電してくだ
さい。
●静電容量測定ファンクションは、オートレンジのみでマニュ
アルレンジには設定できません。
●100nF以下の測定では測定端子開放時に大きく数字が残りま
すが故障ではありません 。セレクトスイッチで00.00nFにしま
す。また、周囲のノイズやテストリードの浮遊容量の影響で
表示が安定しません。なるべく＋測定端子とCOM−端子に直
接被測定物（コンデンサ）を接続してください。
●静電容量が大きくなると、測定時間が長くなります。
（例えば、10μFで2〜4秒、100μFでは13〜16秒）

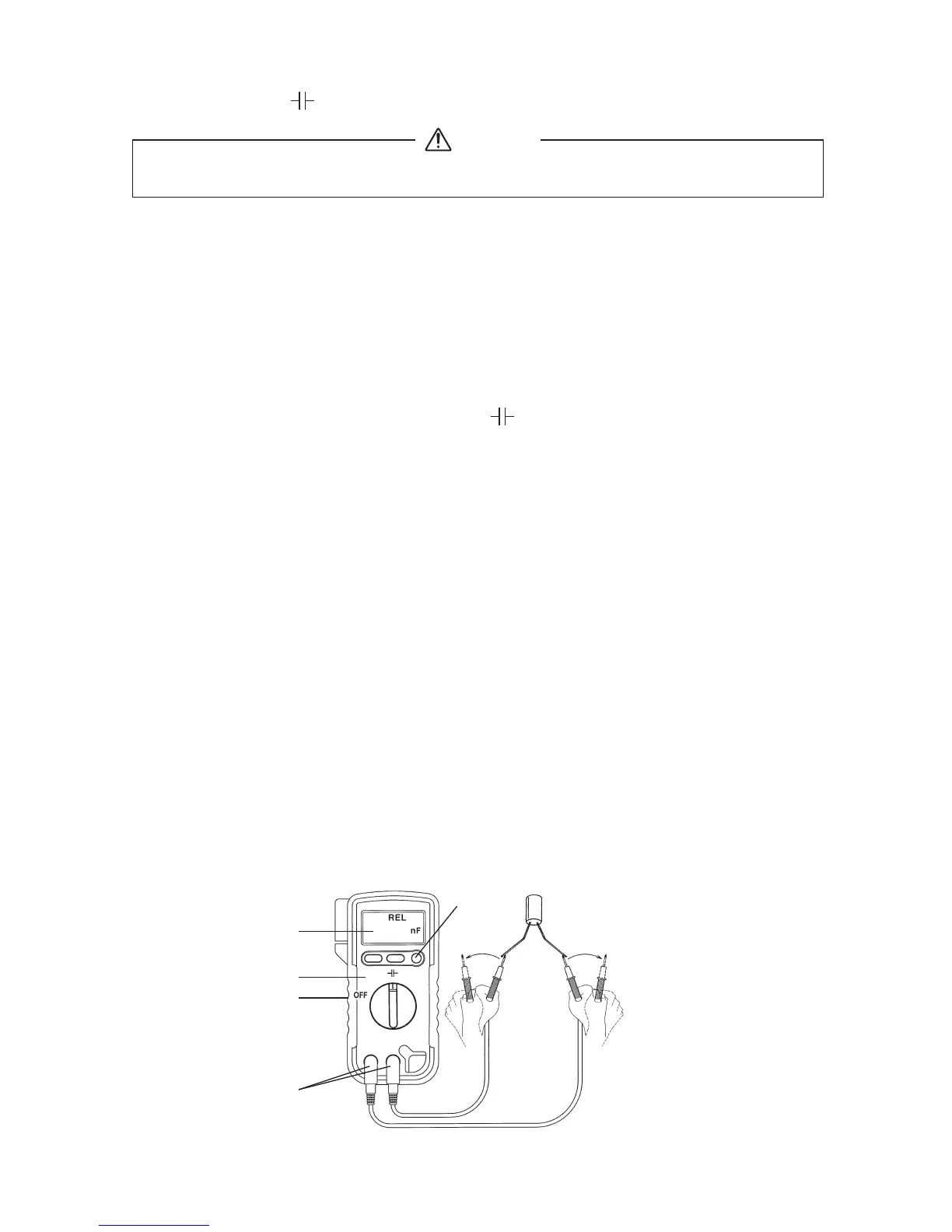

〔Fig 10〕
コンデンサ
Capacitor
測定端子には外部よりの電圧を絶対に加えないこと。
警 告
④
②
⑤
④
③
⑥
①
⑦
⑥
