5-8-3 直流電流プローブ（CL33DC） による測定 最大測定電流 DC300A
1）測定対象
自動車の電装回路の電流や直流機器の消費電流を測ります。
2）測定レンジ
30A,300Aの2レンジ
3）測定方法
①電流プローブの赤プラグを＋測定端子に、黒プラグをCOM
−端子に差し込みます。
②本器（CD731a）のファンクションスイッチをV●/〜に合わせ
ます。
③セレクトスイッチで●（DC）を選択し、レンジホールドス
イッチで400mVレンジに設定します。
④電流プローブのレンジ設定つまみを30Aまたは300Aレンジ
に合わせ、ゼロ調整つまみを回し 、本器（CD731a）の表示
を000.0mVにします。
⑤電流プローブの鉄心を開き、被測定導体をクランプします。
⑥電流プローブのレンジが30Aの場合は表示値を0.1倍、300A
レンジの場合は1倍して表示器の表示をA（アンペア）単位
で読み取ります｡
⑦測定後は電流プローブの鉄心を開き、被測定導体から電流
プローブをはずします。
⑧本器（CD731a）とプローブ（CL33DC）のスイッチをOFFに戻
します。
⑧

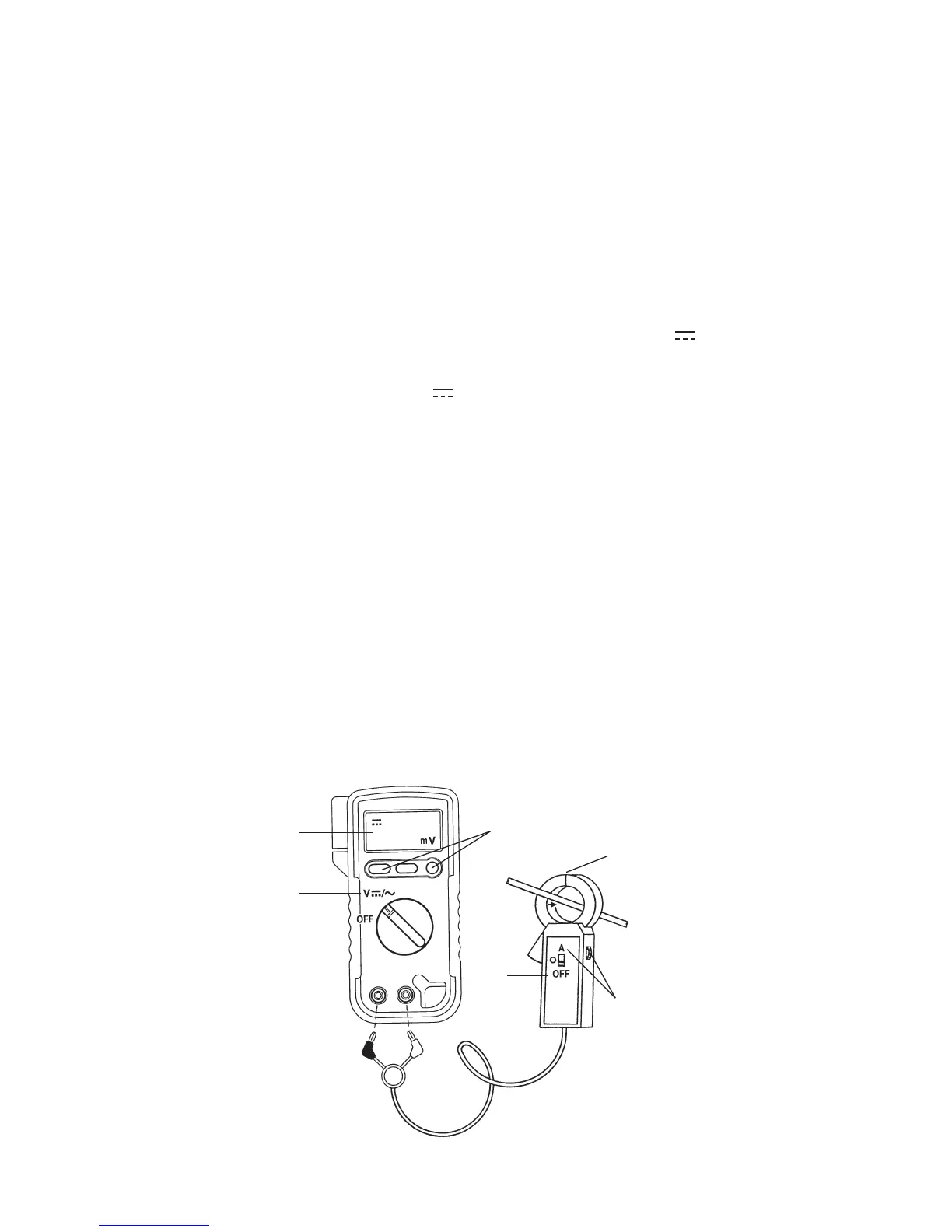

〔Fig 16〕
⑤⑦
②
③⑥
①
⑧
④
