Sanwa CD731A - 導通 （ ） チェック

−12−
5-5 導通（ ）チェック
1）使用対象
配線の導通確認や選定に用います。
2）使用方法
①テストリードの赤プラグを＋測定端子に、黒プラグをCOM
−端子に差し込みます。
②ファンクションスイッチをΩ/●/●に合わせます。
③セレクトスイッチで●を選択します。（表示器上方に表示さ
れます）
④被測定回路や導体の2点間に赤黒のテストピンをあてチェッ
クします。
⑤ブザーが鳴るか鳴らないかで導通を確認します。
・被測定抵抗が約10〜120Ω以下では発音と抵抗値を表示し
ます。
・上記以上では抵抗値表示のみとなります。
⑥測定後は被測定物から赤、黒のテストピンをはずします。
⑦ファンクションスイッチをOFFに戻します。
●入力端子間の開放電圧は約0.4Vです。
●発音直後、一瞬音が途切れますが、故障ではありません。
●抵抗値の大きさによっては発音にノイズが重畳しますが、故障
ではありません。

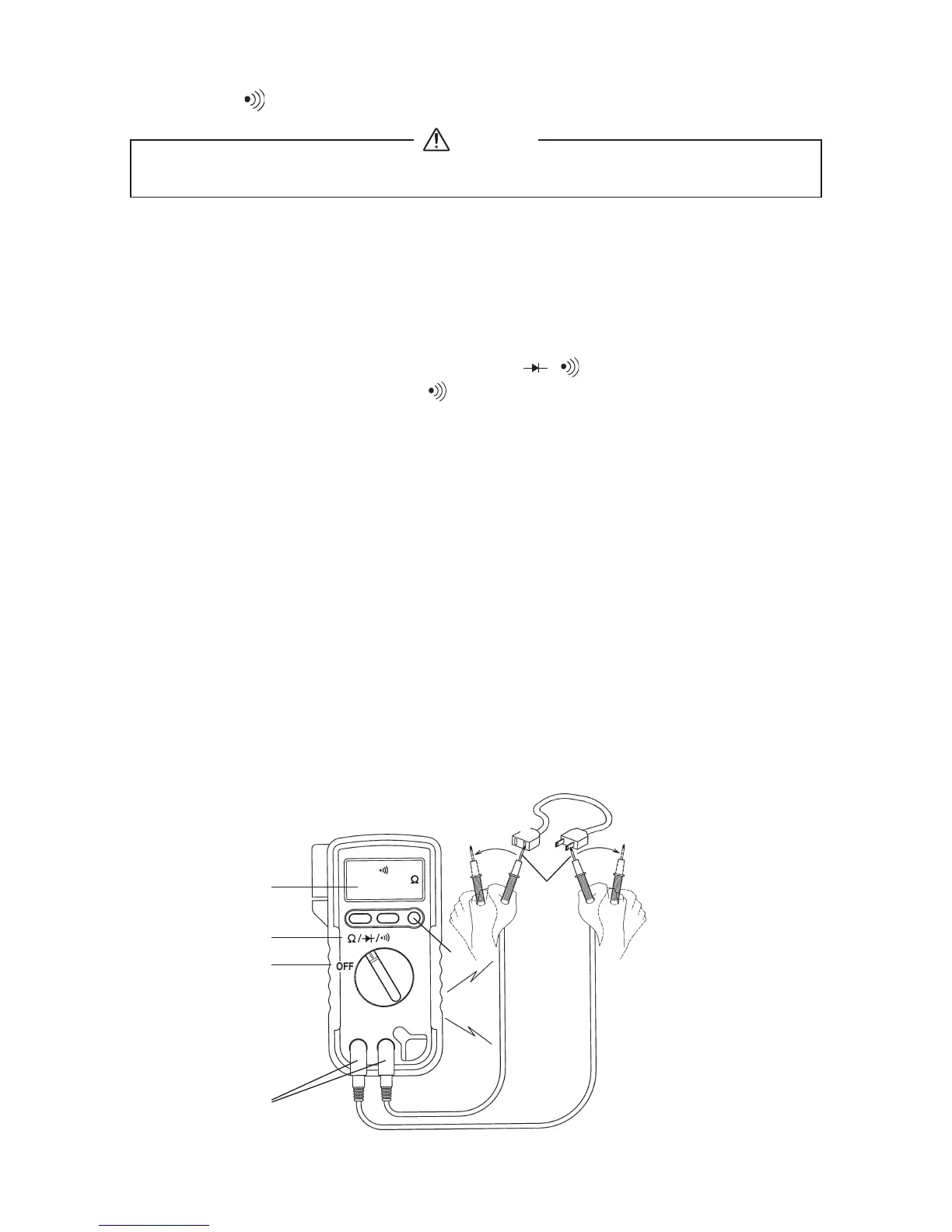

〔Fig 9〕
延長コード
Extension cord
測定端子には外部よりの電圧を絶対に加えないこと。
警 告
④
⑤
⑤
③
⑥
⑦
⑥
②
①
