podnieść tarczę.
Cięcie Ukośne (Rys.17)
Maszyna jest wyposażona w sprężyny do wychylania (1).
Sprężyny pozwalają na ukos o 0,15,22.5, 31.6 oraz 45
stopni w prawo i do 60 stopni w lewo. Takie ustawienia są
najczęściej stosowane przy cięciu skośnym. Aby dokonać
cięcia ukośnego należy
• Poluzować uchwyt szybkomocujący (2)
• Podnosząc blokadę sprężyny (3) należy chwycić uchwyt
(4) i obrócić blat w lewo lub w prawo do odpowiedniego
kąta.
• Opuścić blokadę sprężyny.
Ważne: Blokada może zostać zatrzaśnięta tylko w jednej
z dziesięciu przewidzianych pozycji.
• Aby ustalić dany kąt należy wcisnąć docisnąć blat .
• Jeżeli chcemy ustawić inny kąt niż dziesięć podanych
fabrycznie, należy ustawić i docisnąć blat (2) w wybranej
pozycji
Cięcie pod nachyleniem (Rys. 18,19)
OSTRZEŻENIE: Aby wykonać cięcie pod nachyleniem,
tarcza tnąca musi być wychylona do końca w lewo lub
prawo. W przeciwnym wypadku nie będzie wystarczająco
dużo miejsca dla tarczy tnącej co może skutkować
poważnymi obrażeniami. Kiedy wykonywane są cięcia
pod maksymalnym nachyleniem lub wyjątkowo małym
kątem, ostrze tarczy tnącej może wjechać na klin.
Jeżeli maszyna jest ustawiona do wykonania cięcia pod
prawym skosem (ponad 35˚) i pod nachyleniem w prawo,
wtedy należy usunąć prawy klin.
Klin należy również usunąć jeżeli cięcie wykonywane
będzie pod nachyleniem większym niż 45˚ i jednoczesnym
ukosie ponad 22.5˚.
Przechylić głowicę do żądanego kąta tak jak pokazano
to na skali wychylenia. Tarcza może być ustawiona pod
dowolnym kątem od 90˚ (0˚ na skali) do 45˚ w lewo lub
prawo. Aby ustawić głowicę w odpowiedniej pozycji,
należy pociągnąć dźwignię mocującą (1). Ustalone kąty
nachylenia to 0˚, 33.9˚ oraz 45˚.
Wielokrotne cięcia (Rys. 19)
• Umieścić klin w odpowiedniej pozycji lub zdjąć prawy
klin jeżeli zachodzi taka potrzeba.
• Ustawić odpowiedni kąt nachylenia za pomocą dźwigni
mocującej (2).
• Ustawić odpowiedni kąt ukosu. Patrz rozdział cięcia
ukośne.
Cięcie prostych kształtów (Rys.20)
Proste kształty mogą być pionowe, po klinie, lub płasko na
blacie roboczym.
Ważne: Dla specjalnych kształtów sutowych, piła
ukośnica ma specjalny klin ustawiony pod kątem 33.9
stopni. Aby ustawić ten kąt, należy ustawić kąt nachylenia
na 33.9˚.
Cięcia złożone
Cięcia złożone to kombinacja cięć ukośnych i pod
nachyleniem. Do przeprowadzenia tego rodzaju cięć
należy postępować jak wyżej.
Listwy przypodłogowe
• Deski podłogowe mogą być cięte pionowo do
powierzchni blatu lub płasko na blacie. Prosimy
zapoznać się z niniejszą tabelką.

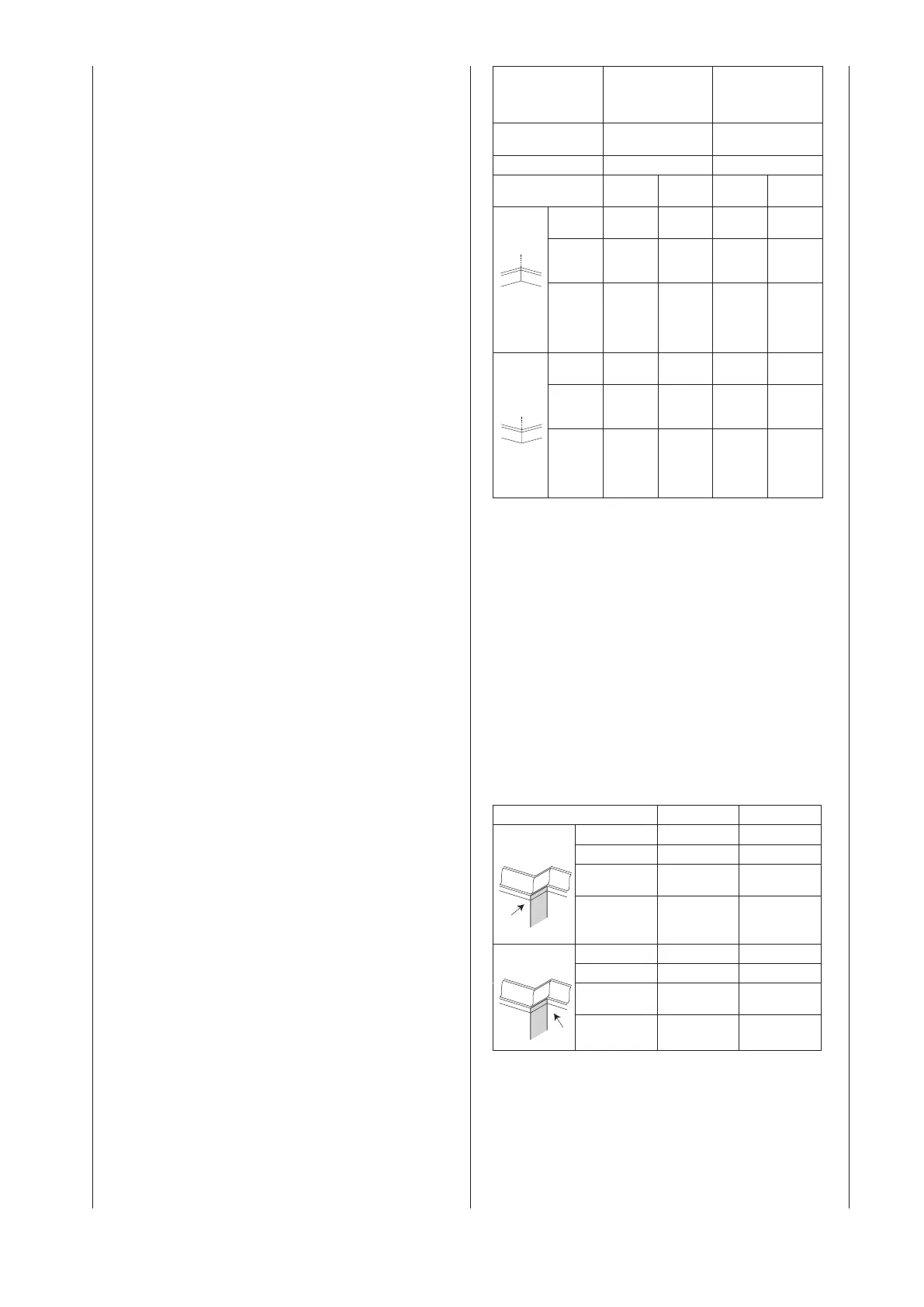

Ustawienie Ustawienie pionowe
(deska jest położona
na płasko na
podstawie do piły)
Ustawienie poziome
(deska położona na
płasko na blacie)
Obszar roboczy W pobliżu tarczy
tnącej
Odległość do tarczy
tnącej
Nachylenie 0˚ 45˚
Położenie deski Strona
lewa
Strona
prawa
Lewa prawa
narożnik
wewnę-
trz-ny
Kąt ukosu 45˚ / 0˚ /
45˚
45˚ 0˚ 0˚
Ustawie-
nie deski
Dolna
strona na
blacie
Dolna
strona na
blacie
Górna
strona na
klinie
Górna
strona na
klinie
Ukońc-
zona
strona
Cięcie
po lewej
stronie
zaznac-
zenia
Cięcie po
prawej
stronie
zaznac-
zenia
Cięcie
po lewej
stronie
zaznac-
zenia
Cięcie
po lewej
stronie
zaznac-
zenia
narożnik
zewnęt-
rzny
Kąt ukosu 45˚ w
prawo
45˚ / 0˚ /
45˚
0˚ 0˚
Ustawie-
nie deski
Dolna
strona na
blacie
Dolna
strona na
blacie
Górna
strona na
klinie
Górna
strona na
klinie
Ukończo-
na strona
Cięcie po
prawej
stronie
zaznac-
zenia
Cięcie po
prawej
stronie
zaznac-
zenia
Cięcie po
prawej
stronie
zaznac-
zenia
Cięcie po
prawej
stronie
zaznac-
zenia
Listwa prolowana podsutowa (Rys 20 i 21)
• Listwy prolowane można wykonać tylko gdy korona
oraz skrzynka uciosowa leżą płasko na blacie.
• Korona oraz skrzynka uciosowa mają specjalny klin
33.9˚ specjalnie przeznaczony do listew sutowych,
to jest pomiędzy tylną częścią deski oraz sutem,
umieszczone na górnej gładkiej powierzchni z kątem
52 ˚; między tyłem deski oraz ścianą w dolnej, płaskiej
stronie kąt wynosi 38˚. Do wykonania cięć takiego
rodzaju, prosimy o skonsultowanie się z poniższą
tabelką.
UWAGA: To specjalne cięcie nie może być używane z
listwą sutową o kącie 45˚.
• Pokoje raczej nie mają kątów prostych, być może,
że konieczne będzie wykończenie. Zawsze należy
wykonywać cięcia próbne i sprawdzać czy kąt jest
odpowiedni.
Ustawienie Strona lewa Strona prawa
Wewnętrzny
narożnik
Kąt ukosu 30˚ od prawej 30˚od lewej
Kąt nachylenia 33.9˚ 33.9˚
Ustawienie
deski
Górna strona
powierzchni
Dolna strona
powierzchni
Ukończona
strona
Cięcie na lewo
od zaznaczenia
Cięcie na lewo
od zaznaczenia
Zewnętrzny
narożnik
Kąt ukosu 30˚od lewej 30˚od lewej
Kąt nachylenia 33.9˚ 33.9˚
Ustawienie
deski
Dolna strona
powierzchni
Górna strona
powierzchni
Ukończona
strona
Cięcie na prawo
od zaznaczenia
Cięcie na prawo
od zaznaczenia
Automatyczne podawanie (Rys. 22)
OSTRZEŻENIE: Operator nie może ciągnąć głowic piły
w swoją stronę podczas pracy urządzenia. Ostrze może
wypchnąć obrabiany materiał w górę i przerzucić ponad
głowicą.
• Nie należy nigdy dociskać w dół kręcącej się głowicy
zanim ta nie dojdzie do górnej strony obrabianego
materiału.
• Wyciągnąć klin.
