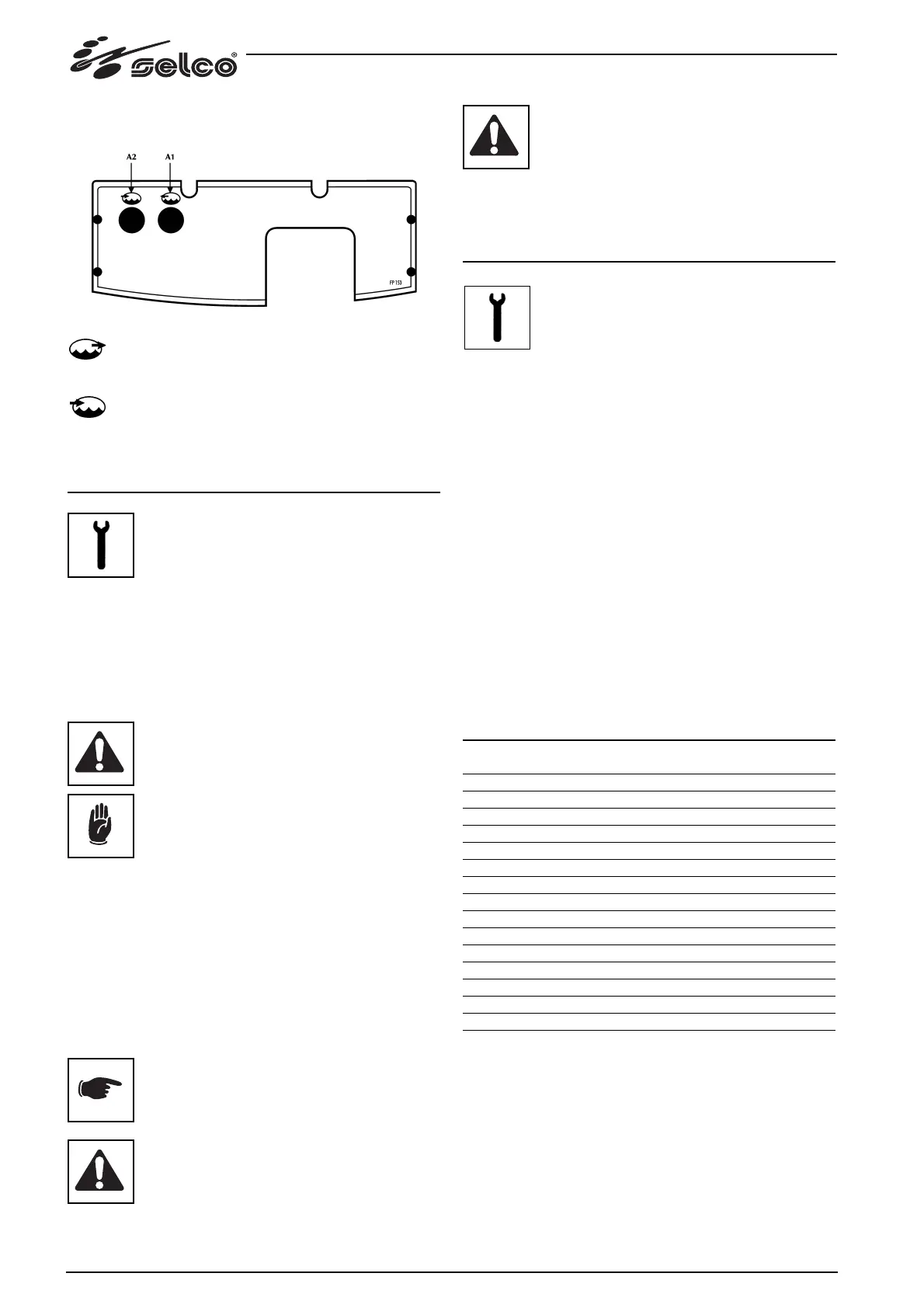

3.2 Hintere Platte
A1: Anschluss von Kühlmittelausgang.
Ermöglicht die Einleitung von Flüssigkeit mit niedriger
Temperatur in den Kühlkreislauf des Brenners.
A2: Anschluss von Kühlmitteleingang.
Ermöglicht die Einleitung von Flüssigkeit, die der
Erwärmung des Brenners ausgesetzt wurde, in den
internen Kühlkreislauf der WU.
4 WARTUNG
Die Anlage muss einer gewöhnlichen Wartung
nach den Herstelleranweisungen unterzogen
werden.
Die ggf. notwendige Wartung ist ausschliesslich von qualifizier-
tem Personal auszuführen.
Alle Zugangs- und Wartungstüren sowie die Abdeckungen
müssen geschlossen und gut befestigt sein, wenn das Gerät in
Betrieb ist.
Die Anlage darf keinen Änderungen unterzogen werden.
Vermeiden, dass Metallstaub in die Nähe oder auf die Kühlrippen
kommt.
Vor jedem Wartungseingriff die Stromzuführung
von der Anlage trennen.
Den Kühlflüssigkeitsstand im Behälter regel-
mäßig prüfen. Wenn der Kühlflüssigkeitsbehälter
ganz leer ist und/oder Luft in der Pumpe vorhan-
den ist, kann sich die Pumpe nicht füllen.
- Die Flüssigkeitsmenge im Tank überprüfen (2/3 Wasser
und 1/3 Frostschutzmittel).
- Den Generator innen mit Druckluft mit niederem Druck
und mit weichen Pinseln reinigen.
- Elektrische Verbindungen und Anschlusskabel prüfen.
- Den Zustand der Elektropumpe überprüfen.
- Den Zustand der Schlauchverbindungen überprüfen.
Alle sechs Monate die Kühlflüssigkeit wechseln und die Schläuche
und den Tank mit Wasser säubern. Sollte die Flüssigkeit kochen,
sie auswechseln, da sie durch das Kochen ihre metallischen
Schutzeigenschaften einbüsst.
Das Füllen oder Nachfüllen des Tanks mit
Kühlflüssigkeit muss mit zusammengebautem
Generator und WU und auf einer horizontalen
Fläche erfolgen.
Das Füllen oder Nachfüllen des Tanks muss mit
Kühlflüssigkeit Code 18.91.001 ausgeführt wer-
den.
Die Ausrüstung darf nie ohne Kühlflüssigkeit
eingesetzt werden.
Keine leitfähigen Kühlflüssigkeiten verwenden.
Falls die genannte Wartung fehlt, wird jegliche Garantie
nichtig und der Hersteller wird von jeglicher Haftung
befreit.
5 DIAGNOSTIK UND ABHILFEN
Reparaturen oder Ersatz von Anlagenteilen dür-
fen ausschließlich von technischem Fachpersonal
ausgeführt werden.
Reparaturen oder Ersatz von Anlagenteilen durch unbere-
chtigtes Personal führt zur unverzüglichen Ungültigkeit der
Produktgarantie.
Die Anlage darf keinen Änderungen unterzogen werden.
Der Hersteller übernimmt keinerlei Haftung, falls sich der
Benutzer nicht an das oben Beschriebene hält.
Kein Durchfluss im Kreislauf
Ursache Pumpe blockiert.
Abhilfe Das rechte Seitenteil des Aggregats bei vollem Tank
und abgeschaltetem Generator öffnen und die
zwei Schrauben unten losschrauben.
Das Schraubventil leicht losschrauben.
Ein paar Sekunden lang warten, das Ventil und
das Seitenteil schließen und den Generator wieder
anlassen.
Ursache Kein Kühlmittel im Tank.
Abhilfe Nachfüllen.
6 TECHNISCHE MERKMALE
WU21
Versorgungsspannung U1 (50/60Hz) 1x400V
Stromaufnahme I1 0.6A
Kälteleistung (25°C) 1.9 kW
Austauschertyp H2O - Luft
Nennförderleistung 1.4 l/min
Förderhöhe 35 m
Pumpentyp Rotativ
Max. Drehzahl 2850/3300 n°/min
Schutzart IP IP23S
Isolationsklasse F
Fassungsvermögen des Tanks 6 l
Konstruktionsnormen EN 60974-2/EN 60974-10
Abmessungen (lxdxh) 660x250x280 mm
Gewicht 16 Kg.
