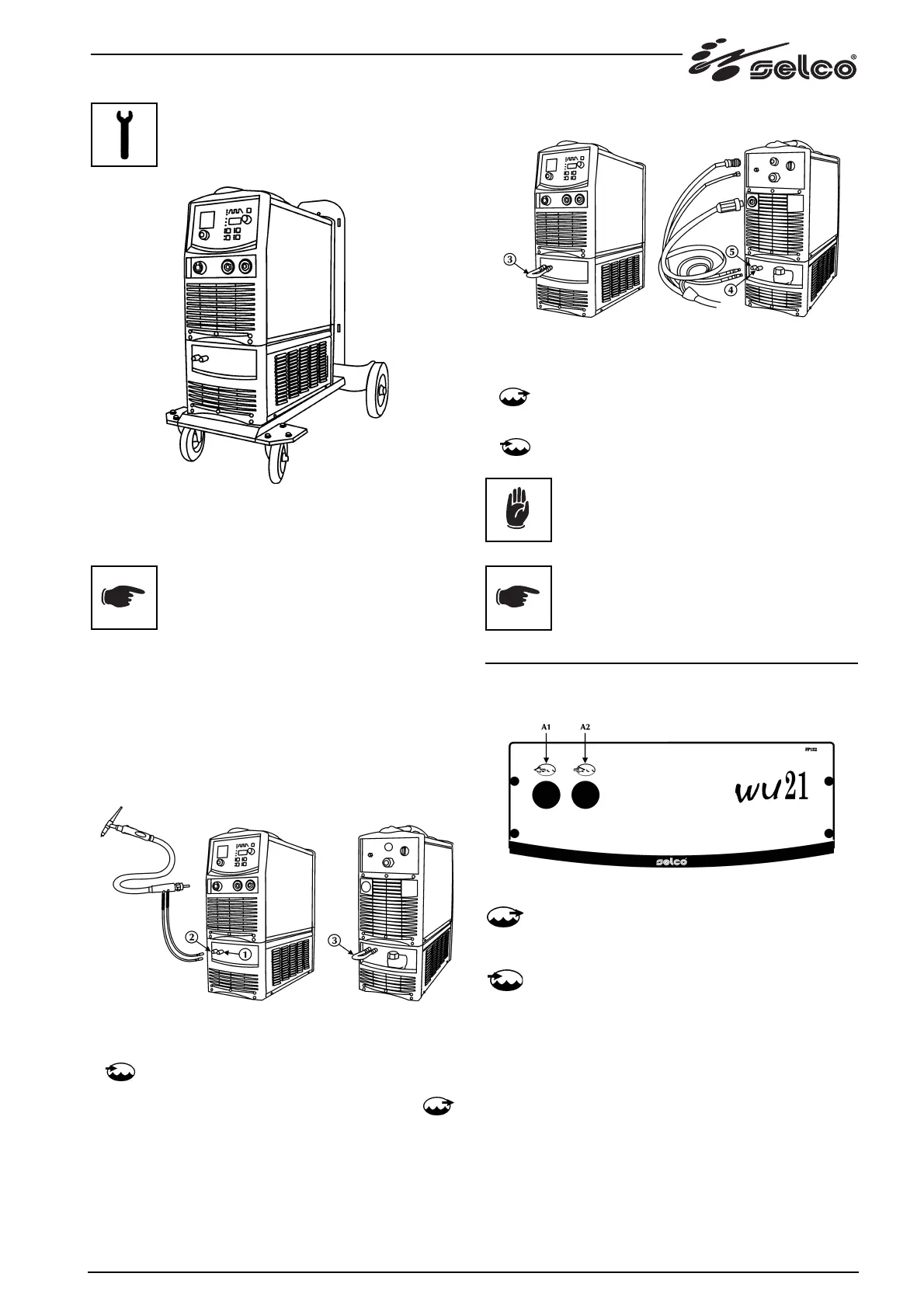

2.4 Idriftsættelse
- Placere WU over GT og fastgør med de 4 skrue.
- Placer strømkilden oven på kølegruppen og fastskru med de
relevante skruer.
Skal man inden enheden sættes i funktion, udfø-
re følgende handlinger:
- Fjern lukkeproppen fra tanken.
- Fjern proppen med hermetisk lukning fra påfyldningskana-
len ved at skubbe opad med et stykke værktøj på proppens
kant.
- Fyld om nødvendigt væske i tanken.
- Opbevar proppen med hermetisk lukning til eventuelle frem-
tidige flytninger af enheden.
Tilslutning til TIG-svejsning
- Forbind brænderens kølevæsketilbageløbsslange (rød farve)
med det relevante samlestykke/kobling (1) (rød farve - symbol
).
- Forbind brænderens kølevæsketilførselsslange (blå farve) med
det relevante samlestykke/kobling (2) (blå farve - symbol
).
Tilslutning til MIG/MAG-svejsning
- Forbind kabelbundtets kølevæsketilførselsslange (blå farve)
med det relevante samlestykke/kobling (4) (blå farve - symbol
).
- Forbind kabelbundtets kølevæsketilbageløbsslange (rød farve)
med det relevante samlestykke/kobling (5) (rød farve - symbol
).
For ikke at beskadige afkølingsenheden, skal man
altid montere by-pass (3) røret, når brænderen
ikke er tilsluttet til terminalerne for indgang/
udgang for kølevæsken.
Påfyldning eller genopfyldning af tanken skal
udføres med kølevæsken kode 18.91.001.
3 PRÆSENTATION AF ANLÆGGET
3.1 Det frontale betjeningspanel
A1: udløbskobling for kølevæske.
Gør det muligt at indsprøjte væske med lav temperatur i
svejsebrænderens kølekredsløb.
A2: indtagskobling for kølevæske.
Gør det muligt at indsprøjte væske, som er blevet opvar-
met af svejsebrænderen, i kølekredsløbet i WU.
