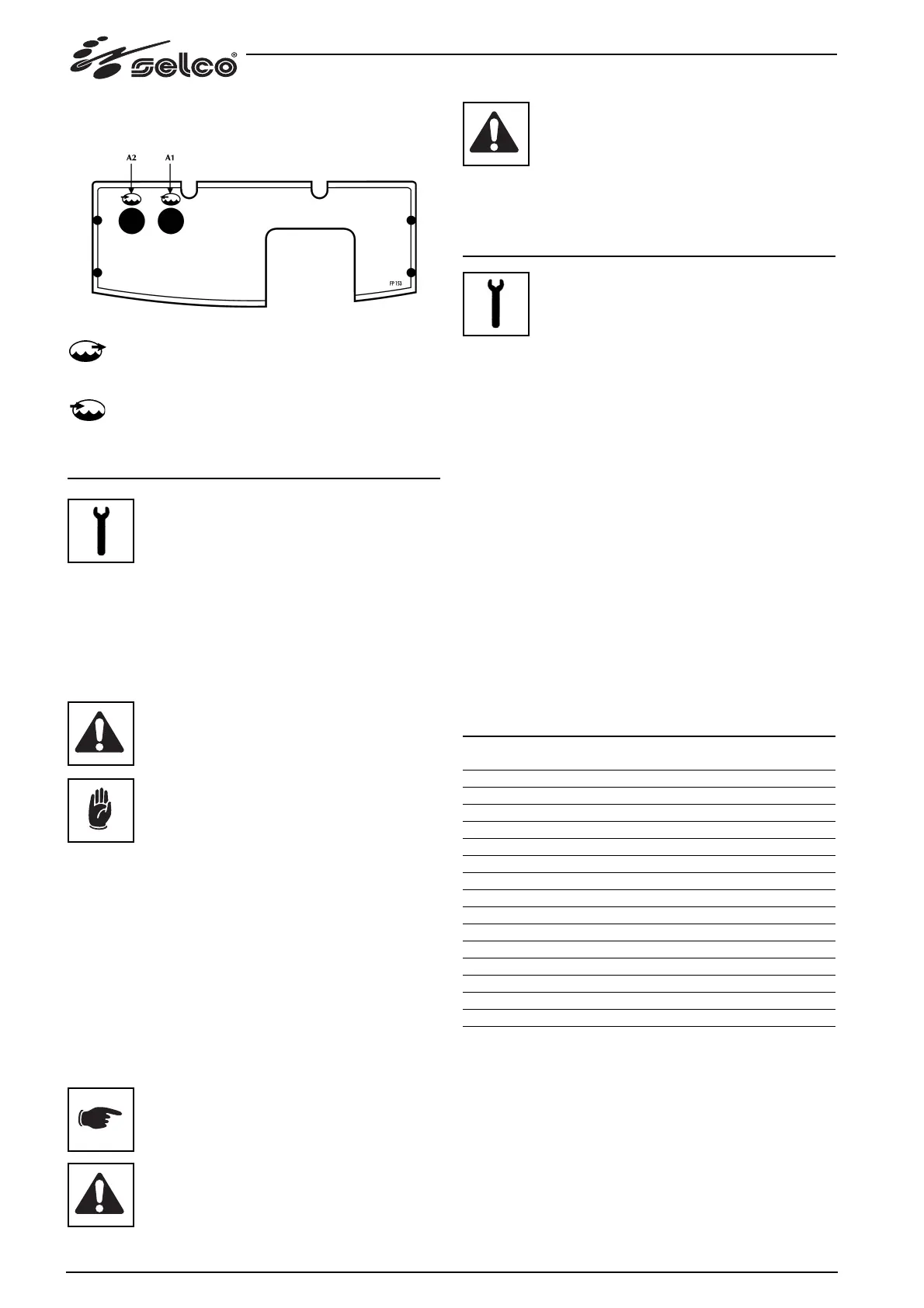

3.2 Painel posterior
A1: conexão de saída do líquido refrigerante.
Permite introduzir o líquido a baixa temperatura no
circuito de refrigeração da tocha.
A2: conexão de entrada do líquido refrigerante.
Permite introduzir líquido, submetido ao aquecimento
da tocha, no circuito de refrigeração interno ao WU.
4 MANUTENÇÃO
A instalação deve ser submetida a uma manutenção
de rotina segundo as indicações do construtor.
As operações de manutenção deverão ser exclusivamente efec-
tuadas por pessoal especializado.
Quando o equipamento está em funcionamento, todas as por-
tas de acesso e de serviço deverão estar fechadas e fixadas.
A instalação não deve sofrer algum tipo de modificação.
Evitar a acumulação de pó de metal perto das aletas de venti-
lação e sobre as mesmas.
Antes da qualquer operação de manutenção
desligar a corrente eléctrica do equipamento!
Controlar periodicamente o nível do líquido
refrigerante no reservatório. O completo esvazia-
mento do reservatório e/ou a presença de ar na
bomba, podem provocar a não ferragem da
mesma.
- Controlar a quantidade de líquido no reservatório (2/3 de
água 1/3 de líquido anti-gelo).
- Limpar o interior do gerador com ar comprimi-do de baixa
pressão e com escovas de cerdas suaves.
- Verificar as ligações eléctricas e todos os cabos de
conexão.
- Controlar as condições da electrobomba.
- Controlar o estado das conexões dos tubos.
A cada seis meses, mudar o líquido de refrigeração e lavar os
tubos e o reservatório com água. Mudar o líquido no caso em
que fervesse, pois que esse poderia perder as propriedades
metálicas de protecção.
O enchimento do reservatório com líquido refri-
gerante deve ser executado com gerador e WU
montados e colocados num plano horizontal.
O reservatório deve ser enchido com líquido
refrigerante cód. 18.91.001.
O equipamento não deve ser utilizado sem líqui-
do de refrigeração.
Não utilizar líquidos refrigerantes condutivos.
No caso em que não se executasse a referida manutenção,
todas as garantias serão anuladas e, seja como for, o constru-
tor isenta-se de toda e qualquer responsabilidade.
5 DIAGNÓSTICO E SOLUÇÕES
A eventual reparação ou substituição de partes
da instalação deve ser executada exclusivamente
por pessoal técnico qualificado.
A reparação ou a substituição de partes da instalação execu-
tada por pessoal não autorizado implica a imediata anulação
da garantia do produto.
A instalação não deve ser submetida a nenhum tipo de modi-
ficação.
Caso o operador não respeitasse o descrito, o construtor
declina toda e qualquer responsabilidade.
Falta de fluxo no circuito
Causa Bomba bloqueada.
Solução Com o reservatório cheio e o gerador desligado,
abrir o lateral direito do grupo desenroscando os
dois parafusos em baixo.
Desenroscar com moderação a válvula com para-
fuso.
Aguardar alguns segundos, fechar a válvula e o
lateral e fazer arrancar o gerador.
Causa Falta de líquido no reservatório.
Soluçãoe Efectuar o enchimento.
6 CARACTERÍSTICAS TÉCNICAS
WU21
Tensão de alimentação U1 (50/60Hz) 1x400V
Corrente absorvida I1 0.6A
Potência de refrigeração (25°C) 1.9 kW
Tipo de permutador H2O - Ar
Caudal nominal 1.4 l/min
Altura de elevação 35 m
Tipo de bomba Rotativa
N° rotações máximo 2850/3300 n°/min
Grau de protecção IP IP23S
Clase de isolamento F
Capacidade do reservatório 6 l
Normas de construção EN 60974-2/EN 60974-10
Dimensões (lxpxh) 660x250x280 mm
Peso 16 Kg.
