Selco WU 21 - Etuohjauspaneeli; Käyttöönotto; Laitteen Esittely

67

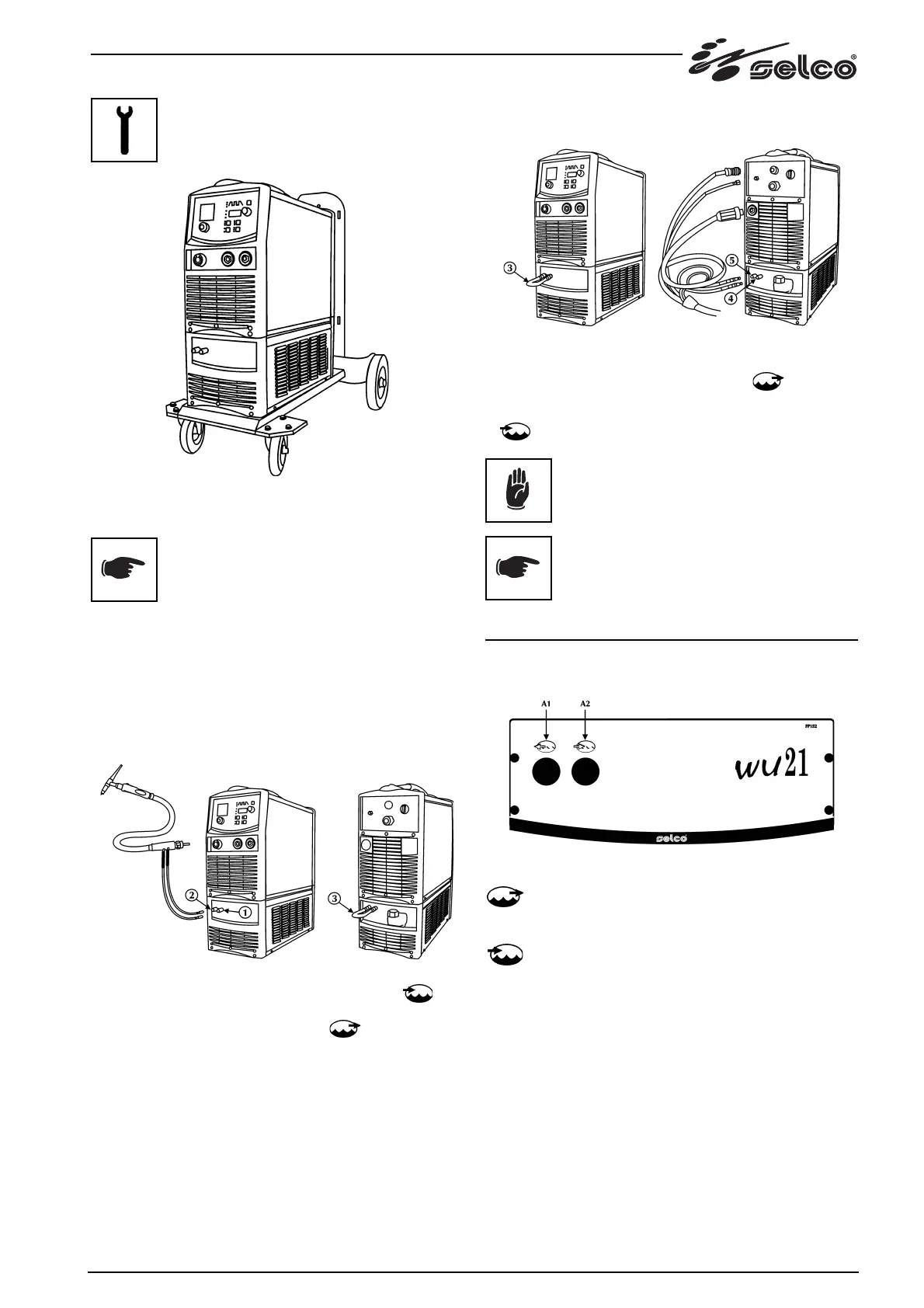

2.4 Käyttöönotto
- Aseta WU GT:n päälle ja kiinnitä 4:n ruuvin avulla.
- Aseta generaattori jäähdytysyksikön päälle ja kiinnitä ruuveilla.
Ennen yksikön käynnistämistä suorita seuraavat
toimenpiteet:
- Poista säiliön korkki.
- Irrota sisääntulokanavan hermeettinen korkki suorittaen irro-
tuksen korkin reunassa olevalla työkalulla.
- Lisää säiliöön tarvittaessa nestettä.
- Säilytä hermeettinen korkki mahdollisia tulevaisuudessa
tapahtuvia kuljetuksia varten.
Kytkennät TIG-hitsaukseen
- Kiinnitä polttimen jäähdytysaineen takaisinvirtausletku (punai-
nen) liitäntään/kytkentään (1) (punainen - symboli
).
- Kiinnitä polttimen jäähdytysaineen syöttöletku (sininen) liitän-
tään/kytkentään (2) (sininen - symboli
).
Kytkennät MIG/MAG-hitsaukseen
- Kiinnitä johdinsarjan jäähdytysaineen syöttöletku (sininen)
liitäntään/kytkentään (4) (sininen - symboli
).
- Kiinnitä johdinsarjan jäähdytysaineen takaisinvirtausletkui
(punainen) liitäntään/kytkentään (5) (punainen - symboli
).
Jotta et vahingoittaisi jäähdytysyksikköä asenna
aina ohitusputki, kun juottolamppua ei ole kyt-
ketty jäähdytysnesteen sisäänmeno-/ulostulopää-
tekap-paleisiin (3).
Säiliön täyttöön käytetään jäähdytysnestettä, tila-
usnumero 18.91.001.
3 LAITTEEN ESITTELY
3.1 Etuohjauspaneeli
A1: jäähdytysnesteen ulostuloliitin.
Viileän nesteen syöttö polttimen jäähdytysjärjestel-
mään.
A2: jäähdytysnesteen sisääntuloliitin.
Polttimen lämmittämän nesteen syöttö WU:n sisäiseen
jäähdytysjärjestelmään.
