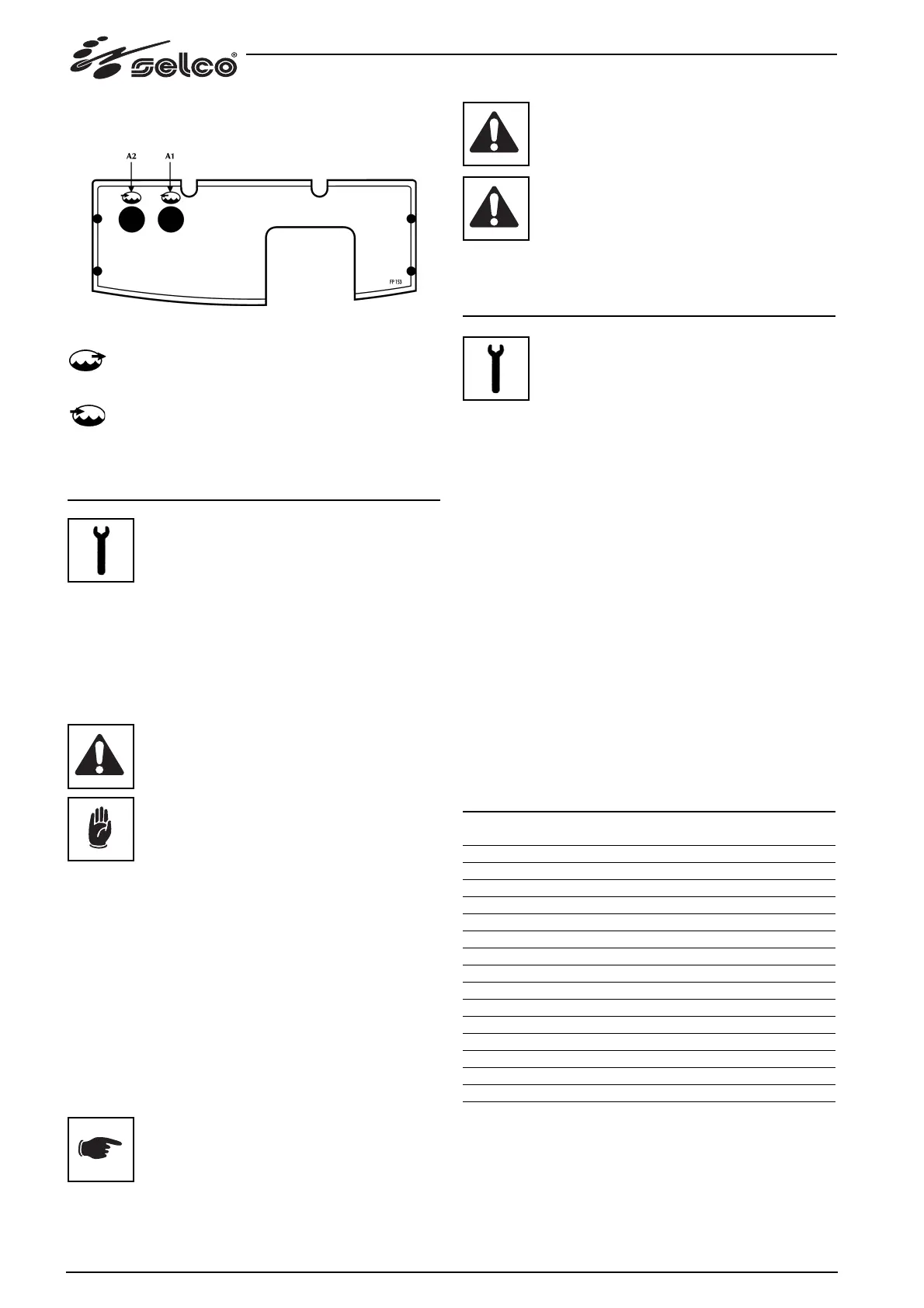

3.2 Panneau arrière
A1: raccord de sortie du liquide réfrigérant.
Permet d’introduire du liquide à basse température dans
le circuit de refroidissement de la torche.
A2: raccord d’entrée du liquide réfrigérant.
Permet d’introduire le liquide, qui a été chauffé dans
la torche, dans le circuit de refroidissement interne du
WU.
4 ENTRETIEN
Effectuer l'entretien courant de l'installation selon
les indications du constructeur.
Toute opération éventuelle de maintenance doit exclusivement
être effectuée par du personnel qualifié.
Toutes les portes d'accès et de service et les couvercles doivent
être fermés et bien fixes quand l'appareil est en marche.
L'installation ne doit subir aucun type de modification.
Eviter l'accumulation de poussière métallique à proximité et sur
les ailettes d'aération.
Couper l'alimentation électrique de l'installation
avant toute intervention!
Contrôler régulièrement le niveau du liquide
réfrigérant dans le réservoir. Si le réservoir est
complètement vide ou en cas de présence d’air
dans la pompe, l’amorçage de cette dernière
peut ne pas se produire.
- Contrôler la quantité de liquide dans le réservoir (2/3
d’eau et 1/3 de liquide antigel).
- Effectuer le nettoyage interne avec de l’air comprimé à
basse pression et des pinceaux souples.
- Contrôler les connexions électriques et tous les
câbles de branchement.
- Contrôler les conditions de l’électropompe.
- Contrôler si les raccordements des tuyaux sont effectués
correctement.
Tous les six mois, vidanger le liquide d’arrosage et rincer le
tuyaux et le réservoir avec de l’eau.
Vidanger le liquide s’il bout, parce qu’il perdrait ses propriétés
métalliques protectrices.
Ne remplir le réservoir de liquide réfrigérant que
quand le générateur et le groupe WU sont
assemblés et posés sur un plan horizontal.
N’utiliser que du liquide réfrigérant code
18.91.001.
Il ne faut jamais utiliser l’ équipement sans le
liquide d’arrosage.
Ne pas utiliser de liquides réfrigérants conduc-
teurs.
Il y a déchéance de la garantie et le constructeur décline
toute responsabilité si cet entretien n’est pas effectué.
5 DIAGNOSTIC ET SOLUTIONS
La réparation ou le remplacement de parties de
l'installation doit exclusivement être effectué par
du personnel technique qualifié.
La réparation ou le remplacement de parties de l'installation
de la part de personnel non autorisé implique l'annulation
immédiate de la garantie du produit.
L'installation ne doit être soumise à aucun type de modifi-
cation.
Le constructeur décline toute responsabilité si l'opérateur ne
s'en tient pas à ce qui est décrit.
Pas de flux dans le circuit
Cause Pompe bloquée.
Solution Quand le réservoir est plein et que le générateur
est éteint, ouvrir la paroi latérale droite du groupe
en dévissant les deux vis qui se trouvent en bas.
Dévisser modérément la soupape à vis.
Attendre quelques secondes, refermer la soupape
ainsi que la paroi latérale et remettre le générateur
en marche.
Cause Manque de liquide dans le réservoir.
Solution Ajouter du liquide.
6 CARACTÉRISTIQUES TECHNIQUES
WU21
Tension d’alimentation U1 (50/60Hz) 1x400V
Courant absorbé I1 0.6A
Puissance de refroidissement (25°C) 1.9 kW
Type d’échangeur H2O - Air
Débit nominal 1.4 l/min
Hauteur d’élévation 35 m
Type de pompe Rotative
Nombre maximal de tours 2850/3300 n°/min
Degré de protection IP IP23S
Classe d’isolation F
Capacité du réservoir 6 l
Normes de construction EN 60974-2/EN 60974-10
Dimensions (lxdxh) 660x250x280 mm
Poids 16 Kg.
