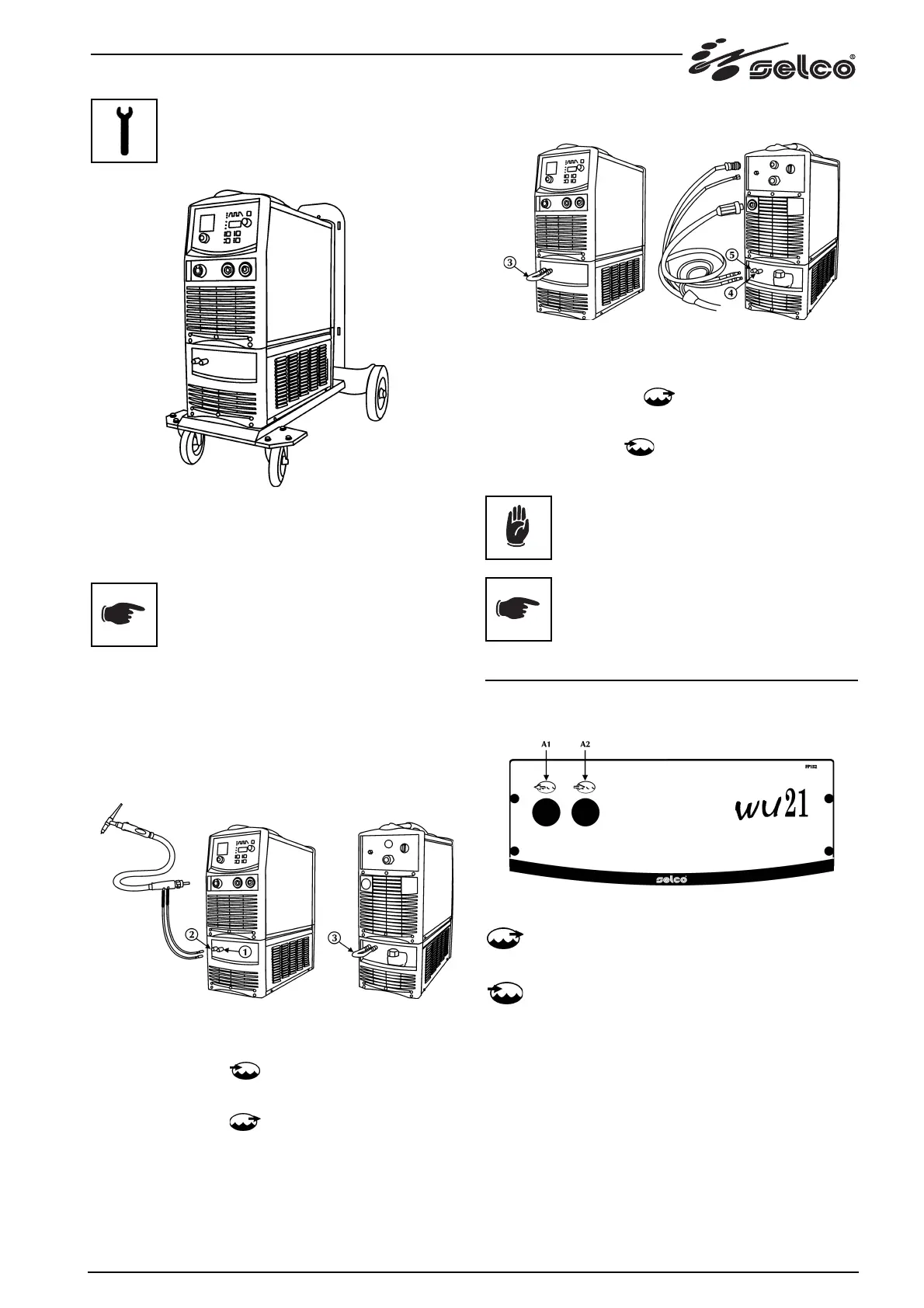

2.4 Puesta en servicio
- Apoye WU sobre GT y fíjelo con los 4 tornillos respectivos.
- Coloque el generador encima del grupo de refrigeración y
fíjelo con los tornillos respectivos.
Antes de poner en funcionamiento el grupo eje-
cutar las siguientes operaciones:
- Sacar el tapón de cierre del tanque.
- Sacar el tapón hermético del canal de entrada, haciendo
palanca con un utensilio en el borde del tapón.
- Si es necesario, añadir líquido dentro del tanque.
- Guardar el tapón hermético para eventuales transportes futu-
ros del grupo.
Conexión para la soldadura TIG
- Conecte el tubo de retorno del líquido refrigerante de la
antorcha (color rojo) al racor/conexión correspondiente (1)
(color rojo - símbolo
).
- Conecte el tubo de alimentación del líquido refrigerante de
la antorcha (color azul) al racor/conexión correspondiente (2)
(color azul - símbolo
).
Conexión para la soldadura MIG/MAG
- Conecte el tubo de alimentación del líquido refrigerante del
haz de cables (color azul) al racor/conexión correspondiente
(4) (color azul - símbolo
).
- Conecte el tubo de retorno del líquido refrigerante del haz
de cables (color rojo) al racor/conexión correspondiente (5)
(color rojo - símbolo
).
Para no dañar el grupo de enfriamiento, siempre
montar el tubo by-pass (3) cuando la antorcha no
está conectada a los terminales de entrada/salida
del líquido refrigerante.
Para llenar el depósito utilice líquido refrigerante
cód. 18.91.001.
3 PRESENTACIÓN DEL EQUIPO
3.1 Panel frontal
A1: racor de salida líquido refrigerante.
Permite introducir líquido a baja temperatura en el cir-
cuito de refrigeración de la antorcha.
A2: racor de entrada líquido refrigerante.
Permite introducir el líquido, calentado por la antorcha,
en el circuito de refrigeración interior del WU.
