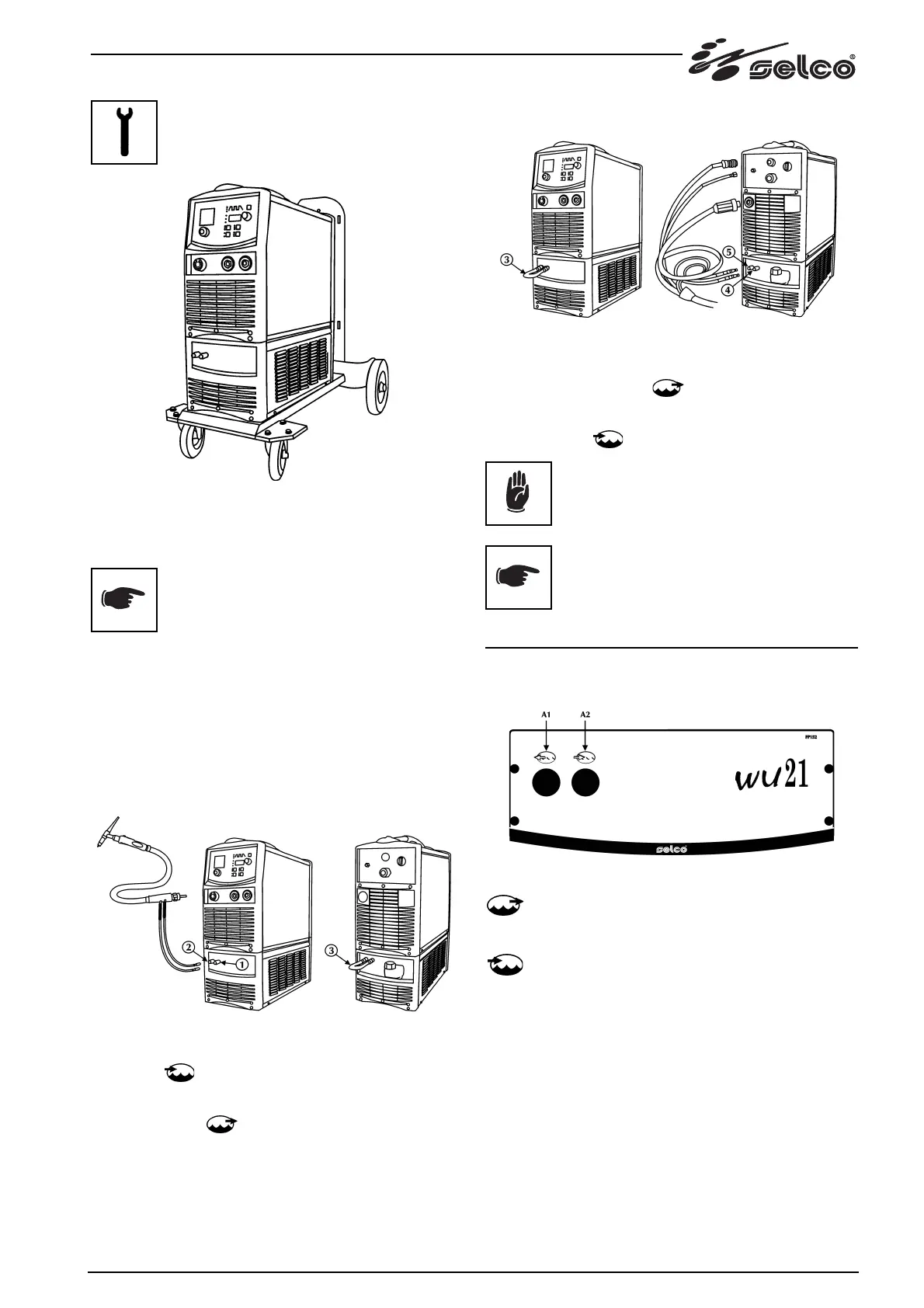

2.4 Colocação em serviço
- Apoiar o WU sobre o GT e fixá-lo com os relativos 4 parafusos.
- Colocar o gerador sobre o grupo de refrigeração e fixar com
os parafusos previstos para o efeito.
Antes de pôr o grupo em funcionamento, execu-
tar as seguintes operações:
- Retirar a tampa de fecho do reservatório.
- Retirar a tampa hermética do canal de entrada, fazendo ala-
vanca com uma ferramenta apoiada no bordo da tampa.
- Acrescentar, se for necessário, líquido dentro do reserva-
tório.
- Conservar a tampa hermética, para utilizá-la no futuro, para
eventuais transportes do grupo.
Ligação para a soldadura TIG
- Acoplar o tubo de retorno do líquido refrigerante da tocha
(encarnado) ao conector/ engate específico (1) (encarnado
- símbolo
).
- Acoplar o tubo de alimentação do líquido refrigerante da
tocha (azul escuro) ao conector/ engate específico (2) (azul
escuro - símbolo
).
Ligação para a soldadura MIG/MAG
- Acoplar o tubo de alimentação do líquido refrigerante do
feixe de cabos (azul escuro) ao conector/ engate específico
(4) (azul escuro - símbolo
).
- Acoplar o tubo de retorno do líquido refrigerante do feixe de
cabos (encarnado) ao conector/ engate específico (5) (encar-
nado - símbolo
).
Para não produzir danos no grupo de refrige-
ração, montar sempre o tubo by-pass (3) quando
a tocha não está ligada aos terminais de entrada/
saída do líquido refrigerante.
O reservatório deve ser enchido com líquido
refrigerante cód. 18.91.001.
3 APRESENTAÇÃO DA INSTALAÇÃO
3.1 Painel frontal
A1: conexão de saída do líquido refrigerante.
Permite introduzir o líquido a baixa temperatura no
circuito de refrigeração da tocha.
A2: conexão de entrada do líquido refrigerante.
Permite introduzir líquido, submetido ao aquecimento
da tocha, no circuito de refrigeração interno ao WU.
