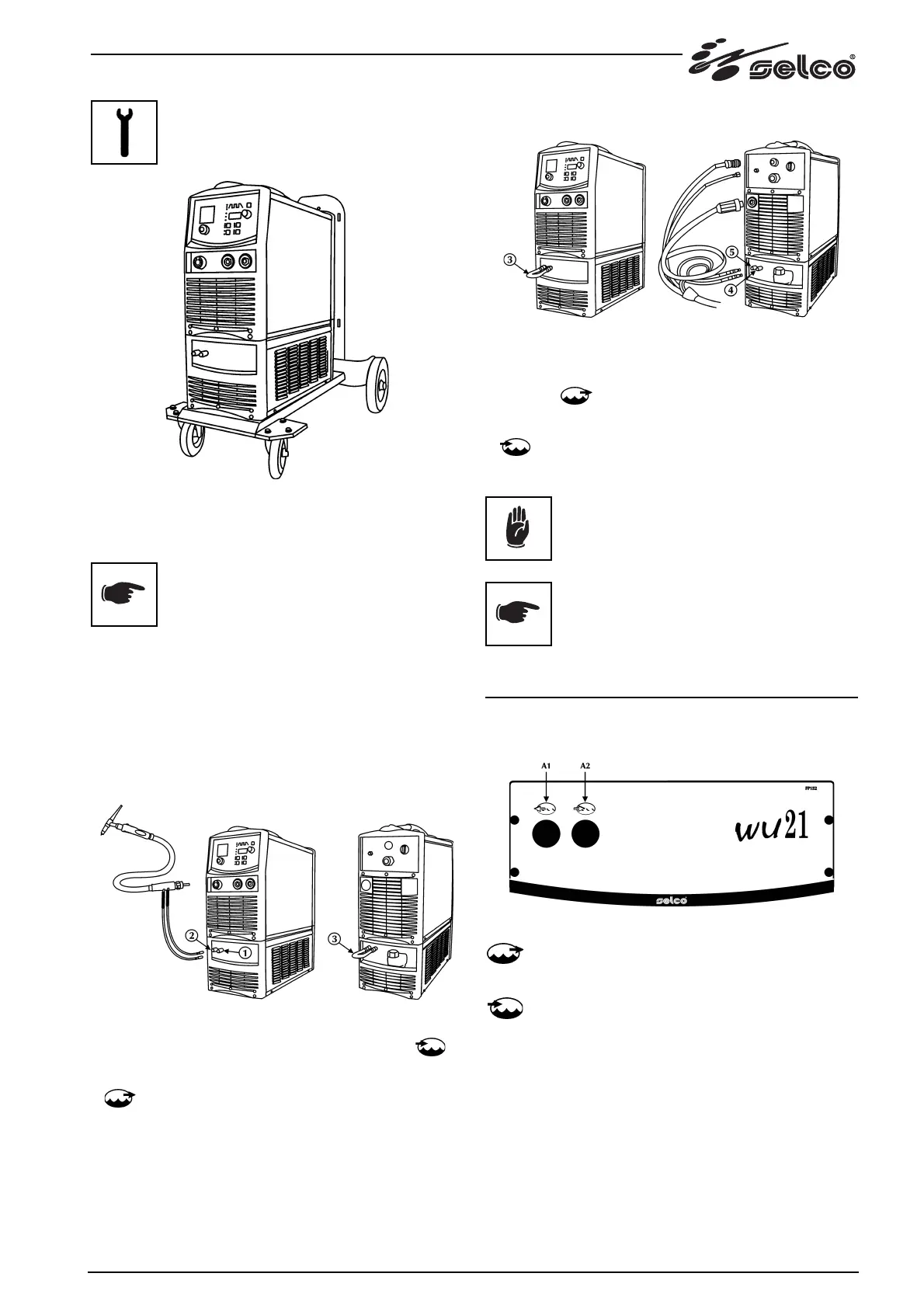

2.4 Mise en service
- Poser WU sur GT et le fixer avec les 4 vis correspondantes.
- Placer le générateur sur le groupe de refroidissement et le
fixer avec les vis correspondantes.
Avant de la mise en marche de l’unité il faut exé-
cuter les opérations suivantes:
- Enlever le bouchon de fermeture du réservoir.
- Enlever le bouchon hermétique du goulot en faisant levier sur
le bord du bouchon à l’aide d’un outil.
- Ajouter du liquide dans le réservoir si nécessaire.
- Conserver le bouchon hermétique pour transporter éventuel-
lement le groupe par la suite.
Raccordement pour le soudage TIG
- Relier le tuyau de retour du liquide réfrigérant de la torche
(rouge) au raccord correspondant (1) (rouge - symbole
).
- Relier le tuyau de refoulement du liquide réfrigérant de la
torche (bleu) au raccord correspondant (2) (bleu - symbole
).
Raccordement pour le soudage MIG/MAG
- Relier le tuyau de refoulement du liquide réfrigérant du
faisceau de câbles (bleu) au raccord correspondant (4) (bleu
- symbole
).
- Relier le tuyau de retour du liquide réfrigérant du faisceau de
câbles (rouge) au raccord correspondant (5) (rouge - symbole
).
Toujours monter le tuyau de by-pass (3) quand la
torche n’est pas branchée aux bornes d’entrée/
de sortie du liquide de refroidissement pour ne
pas abîmer le groupe de refroidissement.
N’utiliser que du liquide réfrigérant code
18.91.001.
3 PRÉSENTATION DE L'APPAREIL
3.1 Panneau frontal
A1: raccord de sortie du liquide réfrigérant.
Permet d’introduire du liquide à basse température dans
le circuit de refroidissement de la torche.
A2: raccord d’entrée du liquide réfrigérant.
Permet d’introduire le liquide, qui a été chauffé dans
la torche, dans le circuit de refroidissement interne du
WU.
