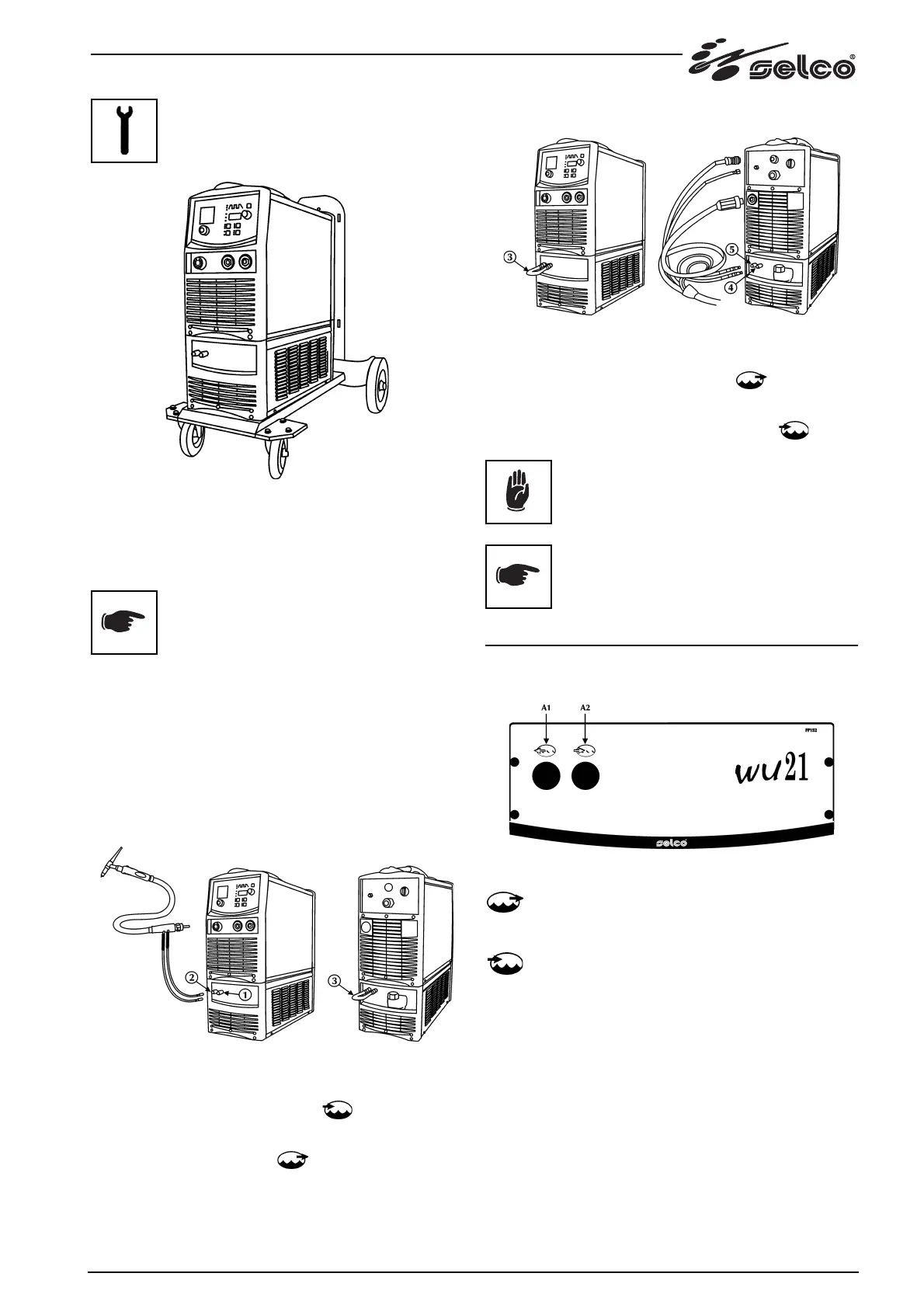

2.4 θεση σε λειτουργια
- Ακουμπήστε το WU πάνω στο GT και στερεώστε το με τις
4 βίδες.
- Τοποθετήστε τη γεννήτρια πάνω στη μονάδα ψύξης και
στερεώστε με τις ειδικές βίδες.
Πριν θέσετε σε λειτουργία την ίδια τη μονάδα
διενεργήστε τα ακόλουθα:
- Βγάλτε το πώμα κλεισίματος του ρεζερβουάρ.
- Βγάλτε το ερμητικό πώμα από το κανάλι έγχυσης, κρατώ-
ντας αντίσταση με ένα εργαλείο στο χείλος του ίδιου του
πώματος.
- Προσθέστε υγρό αν χρειαστεί στο εσωτερικό του ρεζερ-
βουάρ.
- Κρατήστε το ερμητικό
πώμα για ενδεχόμενες μελλοντικές
μεταφορές της μονάδας.
Σύνδεση για συγκόλληση TIG
- Συνδέστε το σωλήνα επιστροφής ψυκτικού υγρού της τσι-
μπίδας (κόκκινου χρώματος) στο ειδικό ρακόρ/σύνδεσμο
(1) (κόκκινου χρώματος – σύμβολο
).
- Συνδέστε το σωλήνα κατάθλιψης ψυκτικού υγρού της τσι-
μπίδας (μπλε χρώματος) στο ειδικό ρακόρ/σύνδεσμο (2)
(μπλε χρώματος – σύμβολο
).
Σύνδεση για συγκόλληση MIG/MAG
- Συνδέστε το σωλήνα κατάθλιψης ψυκτικού υγρού της
δέσμης καλωδίων (μπλε χρώματος) στο ειδικό ρακόρ/σύν-
δεσμο (4) (μπλε χρώματος – σύμβολο
).
- Συνδέστε το σωλήνα επιστροφής ψυκτικού υγρού της
δέσμης καλωδίων (κόκκινου χρώματος) στο ειδικό ρακόρ/
σύνδεσμο (5)(κόκκινου χρώματος – σύμβολο
).
Για να μη χαλάσει η μονάδα ψύξης, να μοντά-
ρετε πάντα το σωλήνα by-pass (3) όταν ο
πυρσός δεν είναι συνδεδεμένος στα τερματι-
κά εισόδου/εξόδου ψυκτικού υγρού.
Η πλήρωση ή συμπλήρωση του ρεζερβουάρ
πρέπει να γίνει με ψυκτικό υγρό κωδ.
18.91.001.
3 ΠΑΡΟΥΣΙΑΣΗ ΤΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ
3.1 Εμπρόσθιος πίνακας χειριστηρίων
A1: ρακόρ /υποδοχή εξόδου ψυκτικού υγρού.
Επιτρέπει την έγχυση υγρού σε χαμηλή θερμοκρασία
στο κύκλωμα ψύξης του πυρσού.
A2: ρακόρ / υποδοχή εισόδου ψυκτικού υγρού.
Επιτρέπει την έγχυση υγρού, που υπέστη τη θέρ-
μανση του πυρσού, στο εσωτερικό κύκλωμα ψύξης
του WU.
